Вакуумные затворы

Современные технологии и мощная производственная база обеспечивают высокий уровень качества в разработке и проектировании уникального вакуумного оборудования позволяет добиваться технических характеристик, недостижимых для конкурентов.

К затворам

15-летний опыт компании ООО «НПО «ГКМП» в работе с клиентами из разных областей промышленности позволил нам разработать большую линейку специальных вакуумных затворов.

Основные части затвора, которые относятся к двум производимым ООО «НПО «ГКМП» типам затворов, представлены на Рисунке 1 на примере затвора с резиновым уплотнением.

Корпус затвора представляет собой герметичную вакуумную камеру, которая присоединяется фланцами к вакуумной системе. В отличие от вакуумных клапанов, тарель шиберного затвора перемещается перпендикулярно потоку газа, что обеспечивает его максимальную проводимость в открытом положении. Поэтому вакуумные затворы наилучшим образом подходят для оборудования, работающего в молекулярном режиме течения газа, например, для турбомолекулярных, ионногетерных и криогенных насосов.

Вакуумные затворы могут быть оснащены ручным, пневматическим или электромеханическим приводом. Затворы могут быть выполнены с сильфонным или с эластомерным уплотнением штока.

Картинка

Корпус

1

Пневмоцилиндр

2

Подставка

3

Крышка корпуса

4

Тарель

5

Упор тарели

6

Рамка

7

Пружина

8

Затвор электромагнитный

Продукция данного вида наилучшим образом соответствует требованиям контроля вакуумного потока. Процесс управления клапанами осуществляется путем обработки специальных электрических сигналов. Затворы представлены в разнообразии размеров, что обеспечивает простоту подбора под любую вакуумную систему.

Основные плюсы – мгновенное срабатывание. На открытие нужно менее 0,2, закрытие - около 0,1. Изделие не имеет стороннего управления, что, несомненно, влияет на быстроту срабатывания. Потому данный вид затвора используется для аварийных клапанов.


К затворам

Затвор электромеханический

Этот затвор для вакуума считается вне конкуренции. В сравнении с другими типами, выигрывает за счет высокой стабильности и надежности. Этот автономный механизм не влияет на то, каким образом будет устанавливаться вакуумное оборудование.

Выбирая нужный вариант, следует учитывать конкретный тип энергии, необходимый период срабатывания, диаметр прохода. Выберите ручное либо автоматическое управление.

К затворам

Затвор электропневматический

Данные затворы функционируют в соответствии с кинематическими сценариями. Исполнительные устройства начинают работу под воздействием поступательных движений. Эти затворы отличаются высокой скоростью действия благодаря внедрению пневмопривода, отвечающего за регулировку газовых потоков, протекающих через систему.

Компания ООО «НПО «ГКМП» изготавливает затворы вакуумные проходные с пневмоприводом, предназначенные для перекрытия вакуумных систем.

Область применения: в вакуумных системах для производства продукции электронной промышленности, электротехники, энергетики, приборостроения, машиностроения, в научных исследованиях.

Затворы оснащены пневматическим приводом. Рабочая среда – воздух или газы, не вызывающие коррозию металлов. Затворы изготавливаются с фланцами различных размеров стандарта крепления ISO-K/ISO-F. Затворы изготавливаются в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150. Интересующую вас модель вы сможете найти в каталоге.


К затворам

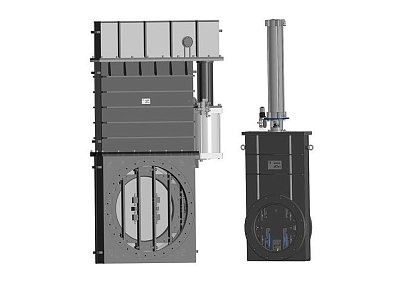

Общий вид затворов с резиновым уплотнением с верхним расположением пневмоцилиндра.

Внешний вид затвора может отличаться в зависимости от типоразмера.
Условное обозначение затворов при заказе:
ЗПМ.1. ХХХ– ТУ 28.14.13-018-65807096-2021;
ЗПМ.2. ХХХ– ТУ 28.14.13-018-65807096-2021;
ЗПМ – Затвор, пневмомеханический;

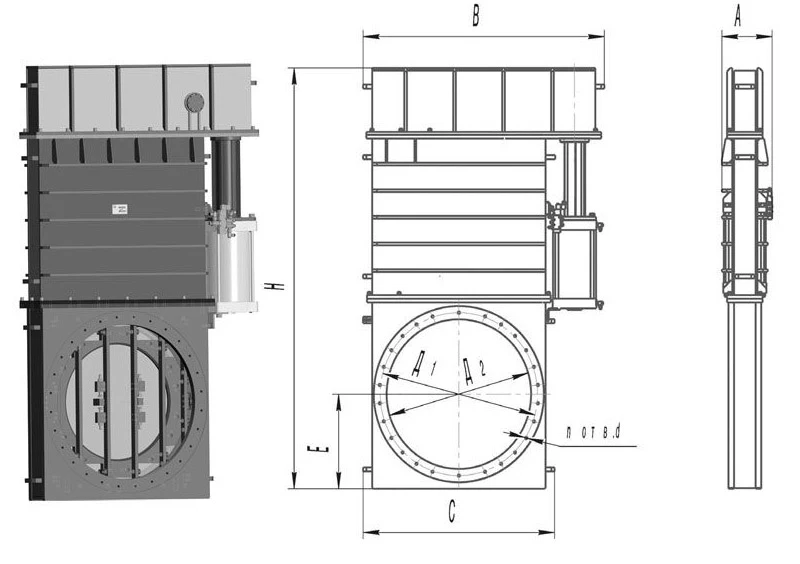

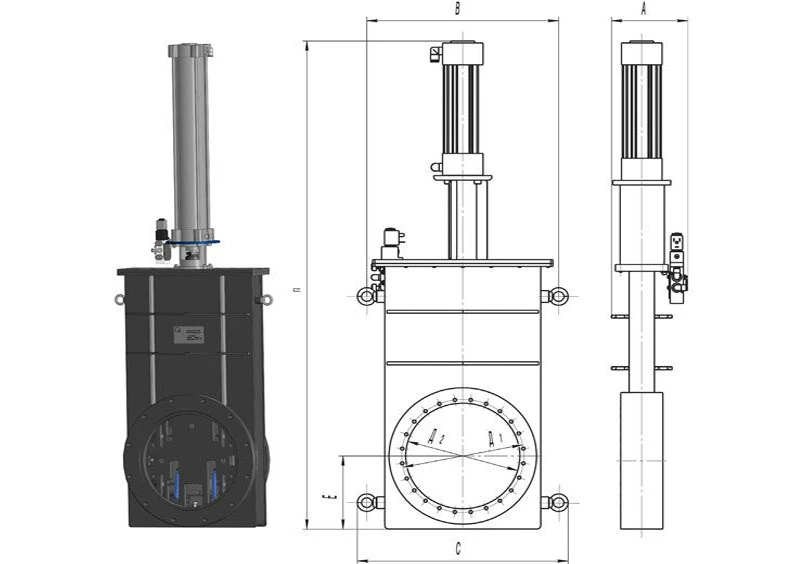

Таблица 1. Габаритные размеры и масса затворов


Dу затвора

Размеры, мм

n отв.

Масса, кг, не более

H

B

E

C

A

D1

D2

d

Dy 160

871

300

112

335

139

200

150

М10

8

30

Dy 200-1

1142

367

155

398

143

260

200

М10

12

60

Dy 200-2

1251

364

150

400

144

232

200

М8

24

50

Dy 320-1

1494

476

212

512

173

395

306

М12

16

100

Dy 400-1

1704

5944

269

641

204

480

400

М12

16

190

Dy 900-2

2530

1502

569

1112

-

980

900

М16

28

1510


Таблица 2. Основный характеристики затворов


Наименование

Условный диаметр затворов, Dу

160

200

320

400

630

900

1250

Рабочее давление воздуха, Бар

4-6

4-6

5-6

5-6

5-6

5-6

5-6

Время открытия / закрытия, с

4/4

4/4

4/4

6/5

10/11

16/15

18/17

Разность давлений для открытия затвора, МПа (мм рт. ст.) не более

0.106 (800)

0.106 (800)

0.106 (800)

0.106 (800)

0.106 (800)

0.106 (800)

0.106 (800)

Натекание по гелию, мм рт. ст.•л/с

˂1*10-9

˂1*10-9

˂1*10-9

˂1*10-9

˂1*10-9

˂1*10-9

˂1*10-9

Затвор должен быть герметичным при остаточном давлении Па (мм рт. ст.), не более

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

Тарель должна герметично прилегать к корпусу при остаточном давлении, Па (мм рт. ст.)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

0.067 (5*10-4)

Затвор должен быть работоспособен

Vertical

Horizontal

Вертикальное

Горизонтально

Вертикальное

Горизонтально

Вертикальное

Горизонтально

Вертикальное

Горизонтально

Вертикальное

Горизонтально

Вертикальное

Горизонтально

Температура прогрева при открытом затворе, ºС

200*

200*

200*

200*

200*

200*

200*

Температура прогрева при закрытом затворе, ºС

150*

150*

150*

150*

150*

150*

150*

Некоторые из основных преимуществ заказа затворов в компании ГКМП:

Упаковка

Вакуумный затвор упаковывается на предприятии-изготовителе согласно требованиям КД.

Упаковка
Гарантия производителя (поставщика)

Изготовитель (поставщик) гарантирует соответствие затворов требованиям действующих технических условий и нормативных документов при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации затвора составляет 12 месяцев с момента ввода в эксплуатацию. Гарантийный срок хранения составляет 6 месяцев. Гарантия не распространяется на случаи нарушения потребителем правил хранения, монтажа эксплуатации, а также использования затвора не по назначению.

Гарантия производителя (поставщика)
Хранение и транспортировка

По прибытии затвора на место хранения, лицо, ответственное за хранение изделия должно провести комплекс мероприятий по его размещению, на месте хранения, согласно должностной инструкции.

Хранение и транспортировка
Транспортирование

Транспортирование должно осуществляться в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

Транспортирование
Условия хранения и транспортировки

Срок хранения затвора при соблюдении требований по хранению – 6 месяцев.

Условия хранения 1(Л) по ГОСТ 15150 при температуре воздуха от +5 до +40ºС и относительной влажности воздуха 80% при 25ºС. Перевозка затворов может производиться любым видом транспорта. При этом установка затворов на транспортных средствах должна исключать возможность появления механических повреждений, а внутренние поверхности предохранены от загрязнения. Предприятия и организации, деятельность которых связана с эксплуатацией затвора, обязаны обеспечить содержание затвора в исправном состоянии и безопасные условия его работы, для чего необходимо строго выполнять требования эксплуатационных документов на затвор.

Условия хранения и транспортировки

Вакуумные затворы

Вакуумный затвор Ду 160-1 ПГБА.976.00.000
Вакуумный затвор Ду 160-1 ПГБА.976.00.000
Вакуумный затвор Ду 160-1 ПГБА.976.00.000
Оформить заказ
Технические характеристики
Значение
Рабочее давление воздуха, Бар
4-6
Время открытия/закрытия, с
4/4
Разность давлений для открытия затвора, МПа (мм рт. ст.), не более
0.106 (800)
Натекание по гелию, мм рт. ст.•л /с
<1*10-9
Предельное рабочее давление в вакуумной камере, Па (мм рт. ст.), не более
0.067 (5*10-4)
Тарель должна герметично прилегать к корпусу при остаточном давлении, Па (мм рт. ст.)
0.067 (5*10-4)
Монтажное положение
в вертикальном / горизонтальном
Температура прогрева при открытом затворе, oС (диапазон 1* 10 -3 до 1*10-5 Па)
200
Температура прогрева при закрытом затворе, oС(диапазон 1*10-3 до 1*10-5 Па)
150
Масса, кг, не более
30
Уплотнение штока
сильфонное
Тип фланца
ISO-К / ISO-F
Привод
пневматический
Рабочая среда
воздух или газы, не вызывающие коррозию металлов

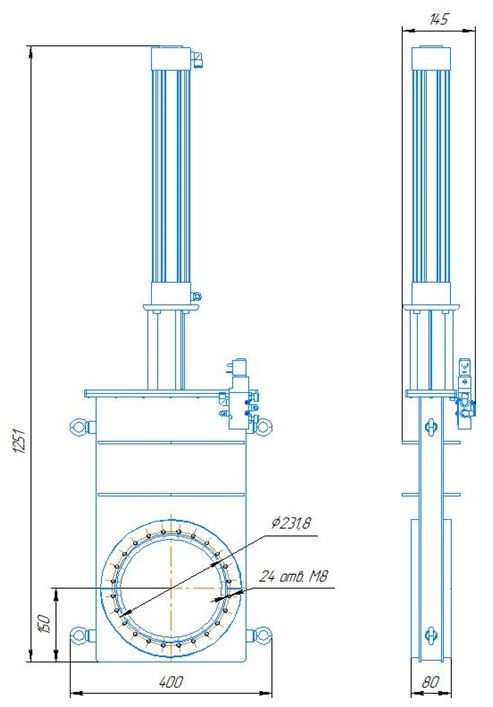

Вакуумный затвор Ду 200-2 ПГБА.990.00.000
Вакуумный затвор Ду 200-2 ПГБА.990.00.000
Вакуумный затвор Ду 200-2 ПГБА.990.00.000
Оформить заказ
Технические характеристики
Значение
Рабочее давление воздуха, Бар
4-6
Время открытия/закрытия, с
4/4
Разность давлений для открытия затвора, МПа (мм рт. ст.), не более
0.106 (800)
Натекание по гелию, мм рт. ст.•л /с
<1*10-9
Предельное рабочее давление в вакуумной камере, Па (мм рт. ст.), не более
0.067 (5*10-4)
Тарель должна герметично прилегать к корпусу при остаточном давлении, Па (мм рт. ст.)
0.067 (5*10-4)
Монтажное положение
в вертикальном / горизонтальном
Температура прогрева при открытом затворе, oС (диапазон 1* 10 -3 до 1*10-5 Па)
200
Температура прогрева при закрытом затворе, oС(диапазон 1*10-3 до 1*10-5 Па)
150
Масса, кг, не более
50
Уплотнение штока
сильфонное
Тип фланца
ISO-К / ISO-F
Привод
пневматический
Рабочая среда
воздух или газы, не вызывающие коррозию металлов
Вакуумный затвор Ду 200-1 ПГБА.975.00.000
Вакуумный затвор Ду 200-1 ПГБА.975.00.000
Вакуумный затвор Ду 200-1 ПГБА.975.00.000
Оформить заказ
Технические характеристики
Значение
Рабочее давление воздуха, Бар
4-6
Время открытия/закрытия, с
4/4
Разность давлений для открытия затвора, МПа (мм рт. ст.), не более
0.106 (800)
Натекание по гелию, мм рт. ст.•л /с
<1*10-9
Предельное рабочее давление в вакуумной камере, Па (мм рт. ст.), не более
0.067 (5*10-4)
Тарель должна герметично прилегать к корпусу при остаточном давлении, Па (мм рт. ст.)
0.067 (5*10-4)
Монтажное положение
в вертикальном / горизонтальном
Температура прогрева при открытом затворе, oС (диапазон 1* 10 -3 до 1*10-5 Па)
200
Температура прогрева при закрытом затворе, oС(диапазон 1*10-3 до 1*10-5 Па)
150
Масса, кг, не более
60
Уплотнение штока
эластомерное
Тип фланца
ISO-К / ISO-F
Привод
пневматический
Рабочая среда
воздух или газы, не вызывающие коррозию металлов
Вакуумный затвор Ду 320-1 ПГБА.942.00.000
Вакуумный затвор Ду 320-1 ПГБА.942.00.000
Вакуумный затвор Ду 320-1 ПГБА.942.00.000
Оформить заказ
Технические характеристики
Значение
Рабочее давление воздуха, Бар
5-7
Время открытия/закрытия, с
4/4
Разность давлений для открытия затвора, МПа (мм рт. ст.), не более
0.106 (800)
Натекание по гелию, мм рт. ст.•л /с
<1*10-9
Предельное рабочее давление в вакуумной камере, Па (мм рт. ст.), не более
0.067 (5*10-4)
Тарель должна герметично прилегать к корпусу при остаточном давлении, Па (мм рт. ст.)
0.067 (5*10-4)
Монтажное положение
в вертикальном / горизонтальном
Температура прогрева при открытом затворе, oС (диапазон 1* 10 -3 до 1*10-5 Па)
200
Температура прогрева при закрытом затворе, oС(диапазон 1*10-3 до 1*10-5 Па)
150
Масса, кг, не более
100
Уплотнение штока
эластомерное
Тип фланца
ISO-К / ISO-F
Привод
пневматический
Рабочая среда
воздух или газы, не вызывающие коррозию металлов
Вакуумный затвор Ду 320-2 ПГБА.503.00.000
Вакуумный затвор Ду 320-2 ПГБА.503.00.000
Вакуумный затвор Ду 320-2 ПГБА.503.00.000
Оформить заказ
Технические характеристики
Значение
Рабочее давление воздуха, Бар
5-7
Время открытия/закрытия, с
4/4
Разность давлений для открытия затвора, МПа (мм рт. ст.), не более
0.106 (800)
Натекание по гелию, мм рт. ст.•л /с
<1*10-9
Предельное рабочее давление в вакуумной камере, Па (мм рт. ст.), не более
0.067 (5*10-4)
Тарель должна герметично прилегать к корпусу при остаточном давлении, Па (мм рт. ст.)
0.067 (5*10-4)
Монтажное положение
в вертикальном / горизонтальном
Температура прогрева при открытом затворе, oС (диапазон 1* 10 -3 до 1*10-5 Па)
200
Температура прогрева при закрытом затворе, oС(диапазон 1*10-3 до 1*10-5 Па)
150
Масса, кг, не более
110
Уплотнение штока
эластомерное
Тип фланца
ISO-К / ISO-F
Привод
пневматический
Рабочая среда
воздух или газы, не вызывающие коррозию металлов
Вакуумный затвор Ду 400-1 ПГБА.962.00.000
Вакуумный затвор Ду 400-1 ПГБА.962.00.000
Вакуумный затвор Ду 400-1 ПГБА.962.00.000
Оформить заказ
Технические характеристики
Значение
Рабочее давление воздуха, Бар
4-8
Время открытия/закрытия, с
6/5
Разность давлений для открытия затвора, МПа (мм рт. ст.), не более
0.106 (800)
Натекание по гелию, мм рт. ст.•л /с
<1*10-9
Предельное рабочее давление в вакуумной камере, Па (мм рт. ст.), не более
0.067 (5*10-4)
Тарель должна герметично прилегать к корпусу при остаточном давлении, Па (мм рт. ст.)
0.067 (5*10-4)
Монтажное положение
в вертикальном / горизонтальном
Температура прогрева при открытом затворе, oС (диапазон 1* 10 -3 до 1*10-5 Па)
200
Температура прогрева при закрытом затворе, oС(диапазон 1*10-3 до 1*10-5 Па)
150
Масса, кг, не более
190
Уплотнение штока
эластомерное
Тип фланца
ISO-К / ISO-F
Привод
пневматический
Рабочая среда
воздух или газы, не вызывающие коррозию металлов

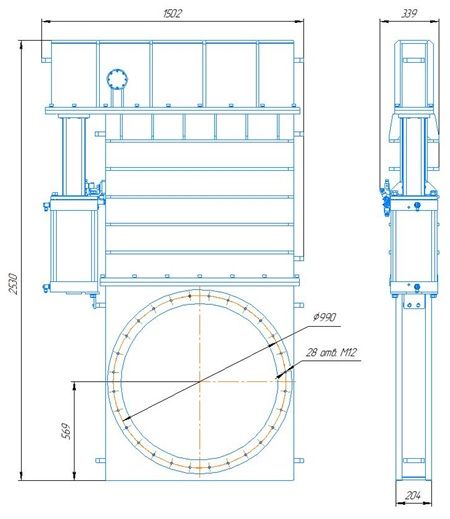

Вакуумный затвор Ду 900-2 ПГБА.501.00.000
Вакуумный затвор Ду 900-2 ПГБА.501.00.000
Вакуумный затвор Ду 900-2 ПГБА.501.00.000
Оформить заказ
Технические характеристики
Значение
Рабочее давление воздуха, Бар
5-7
Время открытия/закрытия, с
16/15
Разность давлений для открытия затвора, МПа (мм рт. ст.), не более
0.106 (800)
Натекание по гелию, мм рт. ст.•л /с

<1*10-9


Предельное рабочее давление в вакуумной камере, Па (мм рт. ст.), не более
0.067 (5*10-4)
Тарель должна герметично прилегать к корпусу при остаточном давлении, Па (мм рт. ст.)
0.067 (5*10-4)
Монтажное положение
в вертикальном / горизонтальном
Температура прогрева при открытом затворе, oС (диапазон 1* 10 -3 до 1*10-5 Па)
200
Температура прогрева при закрытом затворе, oС(диапазон 1*10-3 до 1*10-5 Па)
150
Масса, кг, не более
1510
Уплотнение штока
сильфонное
Тип фланца
ISO-К / ISO-F
Привод
пневматический
Рабочая среда
воздух или газы, не вызывающие коррозию металлов
Заказ продукции/услуги

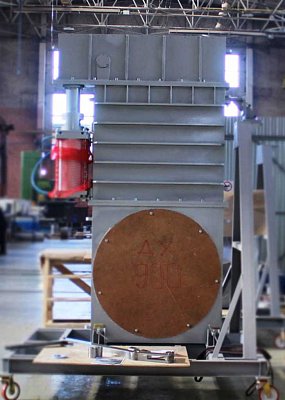

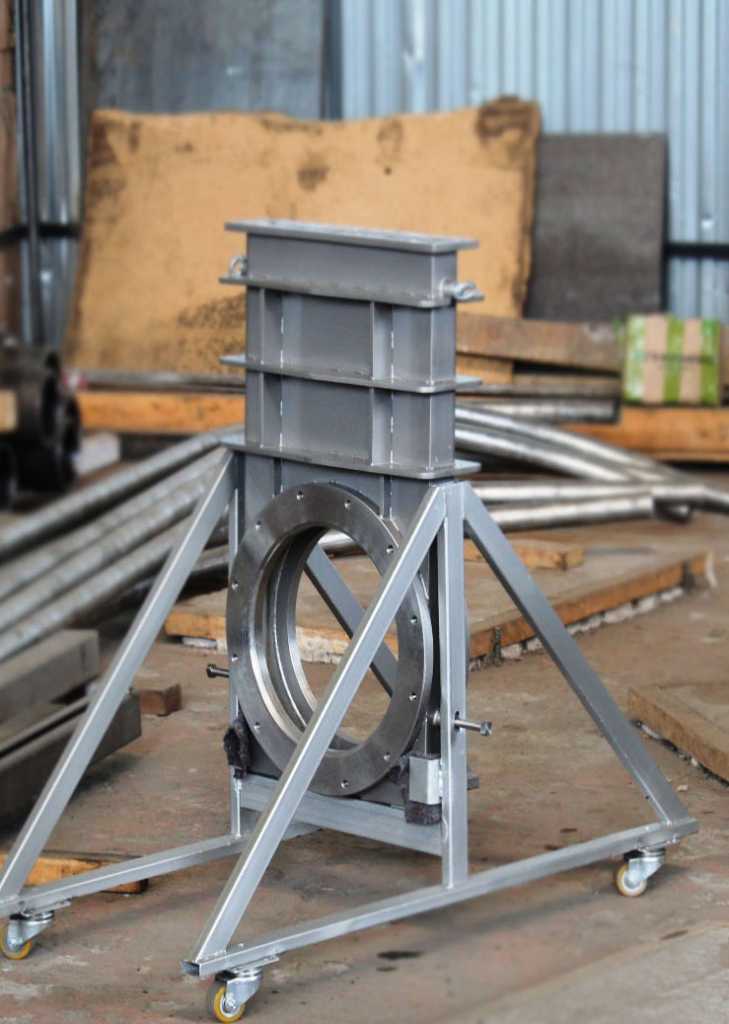

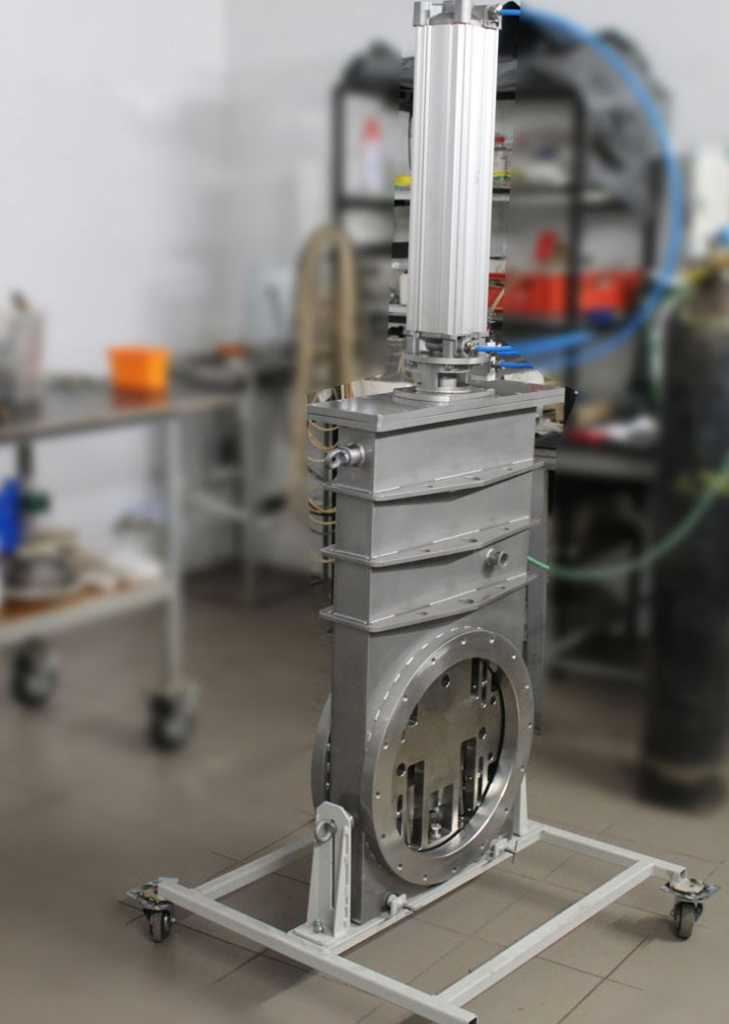

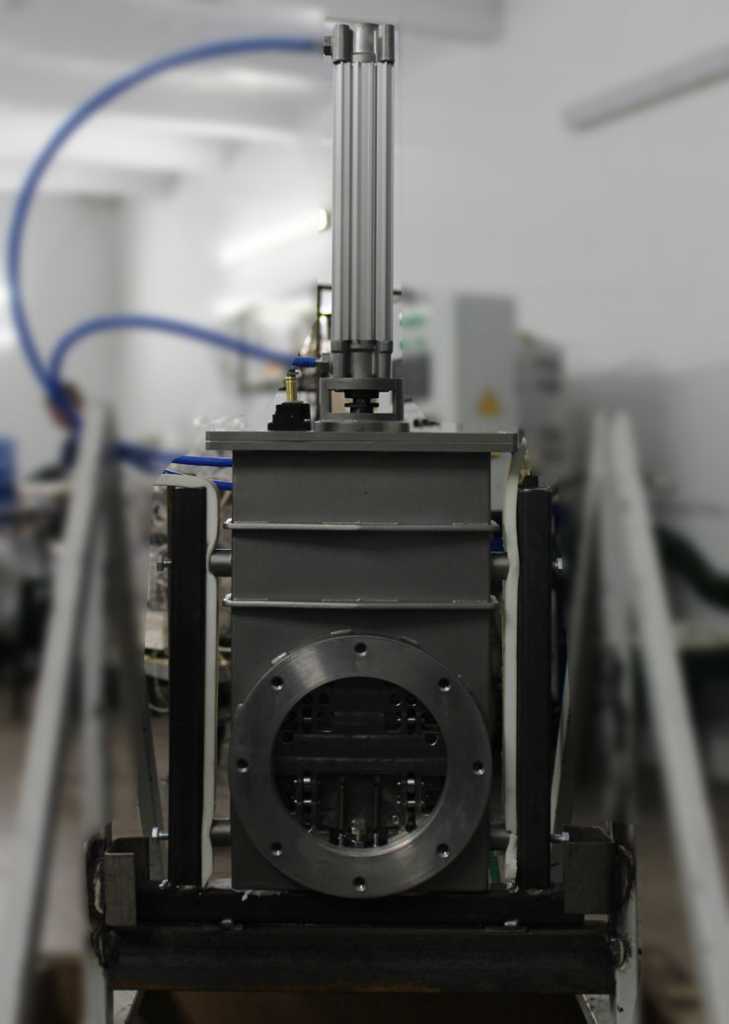

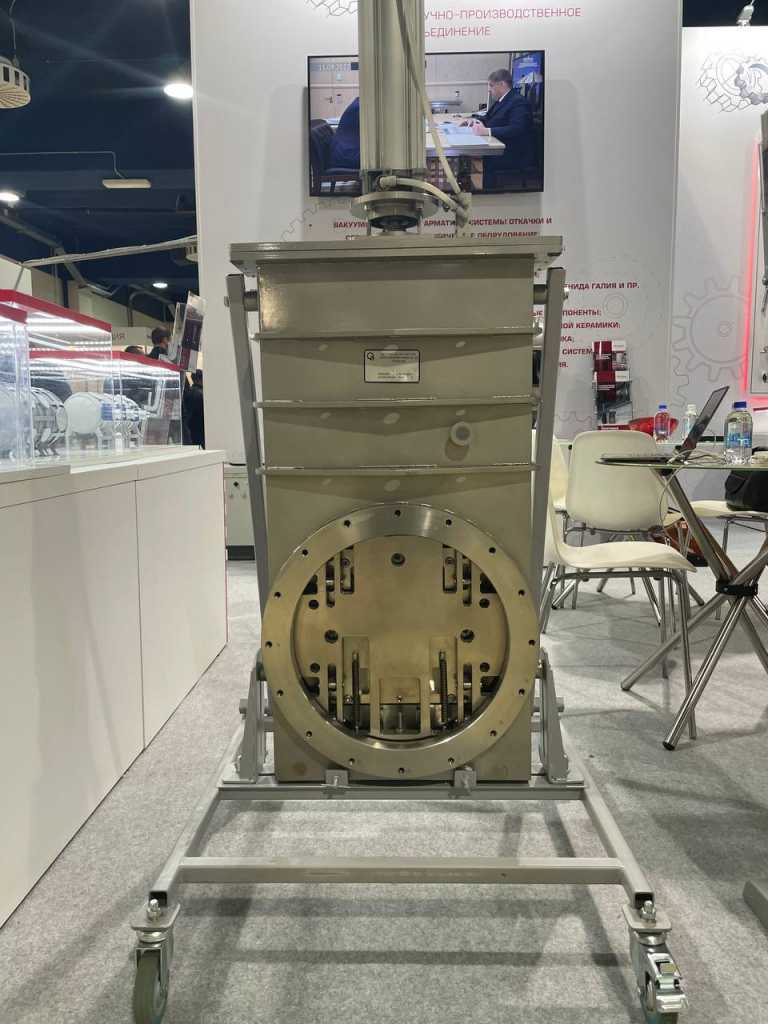

Почему мы? Вакуумные затворы

ООО «НПО «ГКМП» специализируется на индивидуальной разработке и производстве вакуумных затворов. Работаем по согласованному техническому заданию, с использованием установленных норм и требований.
Сотрудничество с ООО «НПО «ГКМП», это:
Единичное производство «под заказ». Разрабатываем и производим оборудование по техническому заданию заказчика и соответствующее техническим нормам и требованиям.
Широкий ассортимент продукции. Благодаря многолетнему опыту и налаженному сотрудничеству с предприятиями, мы регулярно расширяем спектр решенных задач.
Полный спектр услуг. Мы не только производим оборудование, но и предоставляем дополнительные услуги: от пуско-наладочных работ до последующего сервисного обслуживания.
Высокое качество. Работаем только с качественным сырьем, соблюдаем установленные технологии.
Квалифицированный персонал. Опытные специалисты выполнят заказ любой сложности.
Доступный ценовой сегмент. Стоимость рассчитывается в зависимости от требований, указанных в техническом задании.
В ООО «НПО «ГКМП» можно купить вакуумные затворы, а также другие типы вакуумного оборудования с нестандартными габаритами, с учетом спецификации заказчика.

Получить каталог вакуумного оборудования

Оставьте ваш номер и наш инженер свяжестся с вами
Картинка
Отправляя форму обратной связи, Вы даете согласие на обработку своих персональных данных
Заказать обратный звонок
Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение для оптовых клиентов!
