Металлорукав "Адаптер с наружной трубной цилиндрической резьбой и коническим уплотнением" (Е601)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Е601

Тип резьбы: Трубная цилиндрическая
Диаметр рукава: 8–50 мм
Уплотнение: коническое
Давление: 4-16 МПа

Металлорукав высокого давления с арматурой «Адаптер с наружной трубной цилиндрической резьбой и коническим уплотнением» артикула Е601 предназначен для создания максимально надежных соединений в системах с высокими давлениями и температурными циклами. Адаптер с наружной резьбой G и конусным уплотнением исключает риск протечек даже при экстремальных нагрузках, обеспечивая герметичность «металл-по-металлу». Гибкий сильфон из нержавеющей стали эффективно компенсирует вибрации, тепловые расширения и динамические нагрузки, работая в диапазоне температур от -270°C до +600°C. Металлорукав активно применяется в нефтегазовой, химической и энергетической отраслях для ответственных участков трубопроводов. Типоразмерный ряд охватывает условные диаметры от 8 до 50 мм, что делает его оптимальным выбором для систем с экстремальными условиями эксплуатации.

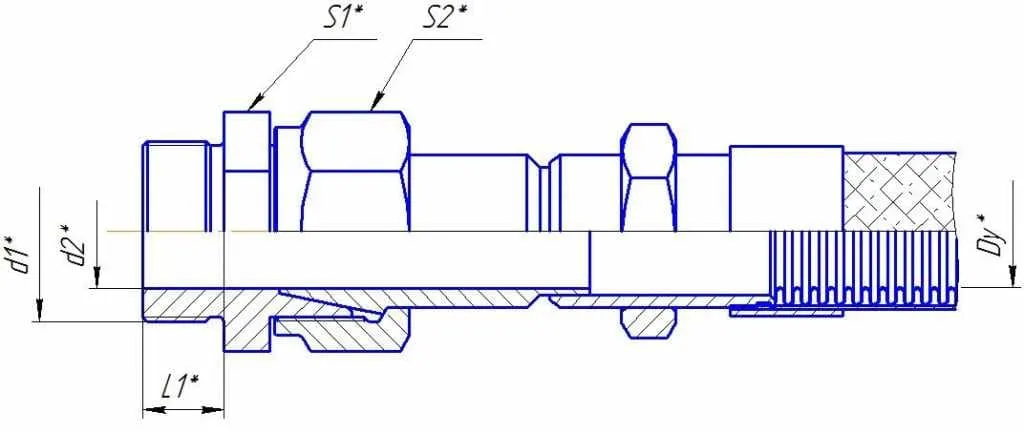

Типоразмерный ряд металлорукавов базового исполнения с арматурой Е601- адаптер с наружной трубной цилиндрической резьбой и коническим уплотнением

Dу*	Pу, МПа	d1*,мм	d2*, мм	S1*, мм	S2*, мм	L1*, мм
8	16.0	G1/4A	8.0	19.0	19.0	12.0
10	11.0	G3/8A	10.0	22.0	24.0	12.0
12	11.0	G1/2A	13.0	27.0	27.0	14.0
16	8.5	G1/2A	16.0	32.0	32.0	14.0
20	6.5	G3/4A	20.0	36.0	36.0	16.0
25	5.0	G1A	25.0	46.0	46.0	18.0
32	4.5	G1 1/4A	32.0	50.0	50.0	20.0
40	4.5	G1 1/2A	38.0	55.0	60.0	22.0
50	4.0	G2B	48.0	65.0	65.0	24.0
