Металлорукава высокого давления и эллиптические днища

Металлорукава высокого давления полного цикла производства (Dn 6–300 мм), разработанные собственным конструкторским бюро и научной лабораторией под индивидуальные требования заказчика. Давление до 44 МПа и температурный диапазон от -270°C до +1200°C. Собственное производство с гидроформовкой и проверкой на вакуумную плотность гарантирует надежность, гибкость и коррозионную стойкость для самых ответственных отраслей.

Эллиптические днища толщина стенки от 6 мм до 25 мм (20 мм 12Х18Н10Т.), и внутренним диаметром от 2000 мм до 6000 мм

Характеристики и маркировка металлорукавов

Заказать каталог

Температура эксплуатации продукции стандартного исполнения от -270°C до +600°C продукции специального исполнения до +1200°C. Максимальное рабочее давление до 44МПа

Собственное конструкторское бюро и научная лаборатория позволяет разработать и выпустить продукцию высочайшего качества под ваши требования.

Входной контроль качества комплектующих изделий и материалов, межоперационный контроль продукции, проверка на вакуумную плотность, гидравлические испытания на прочность и плотность.

Помимо металлорукавов общего назначения наше предприятие предлагает металлорукава под специальные производственные цели.

Металлорукав высокого давления представляет собой формованную в виде кольцевой гофры герметичную оболочку, полученную методом гидроформовки из нержавеющей стали, заключенную в защитную одно-, двух-, трехслойную оплетку (или без нее) с присоединительной концевой арматурой. Предназначен для гибкого соединения трубопроводных систем, для снижения монтажных, тепловых, вибрационных и других типов напряжений, возникающих в жестких трубопроводах. Данные рукава обеспечивают транспортирование различных по химическому составу газообразных продуктов и жидкостей при температурах от -270°С до +650°С, при давлениях вакуума до 44,0 МПа (440 бар).

Базовые параметры

Внутренний диаметр	от 6 до 16мм	от 20 до 50мм	от 65 до 250мм	от 65 до 250мм
Рабочее давление	от 1,1 до 44,0 МПа	от 0,4 до 16,0 МПа	от 0,03 до 6,0 МПа	от 0,03 до 1,3 МПа
Температура эксплуатации	от -270°С до +600°С
Длина	от 0,3 до 6 м

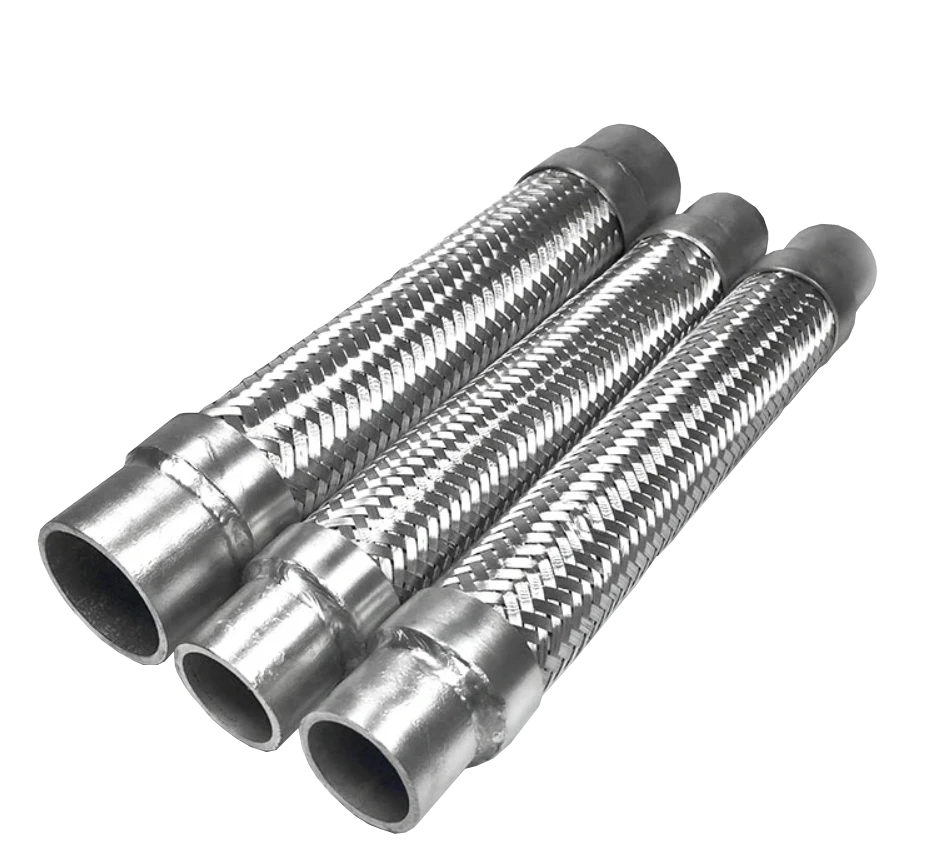

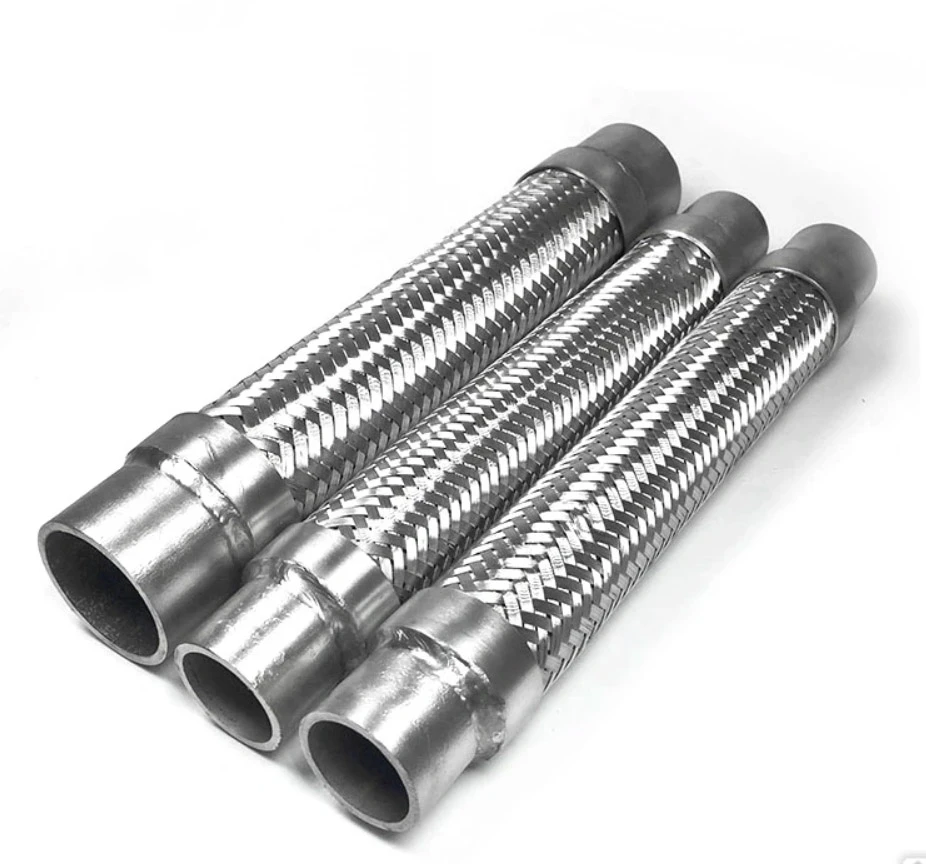

Арматура под приварку

Стандартное исполнение под приварку (A101) Стандартное исполнение под приварку удлиненного исполнения (A201)

Подробнее

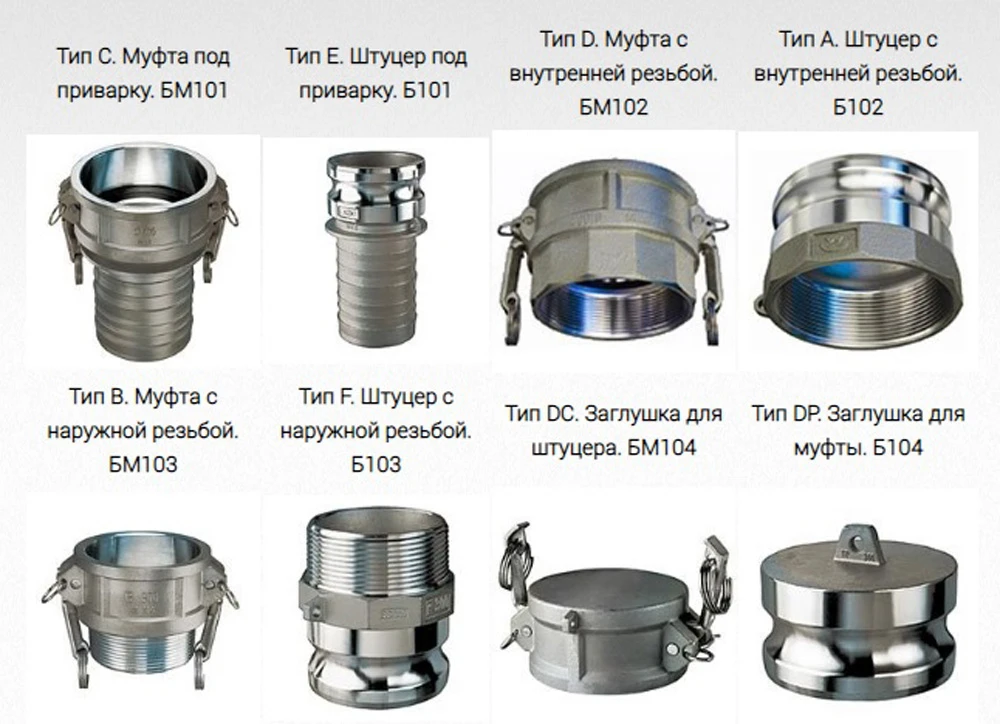

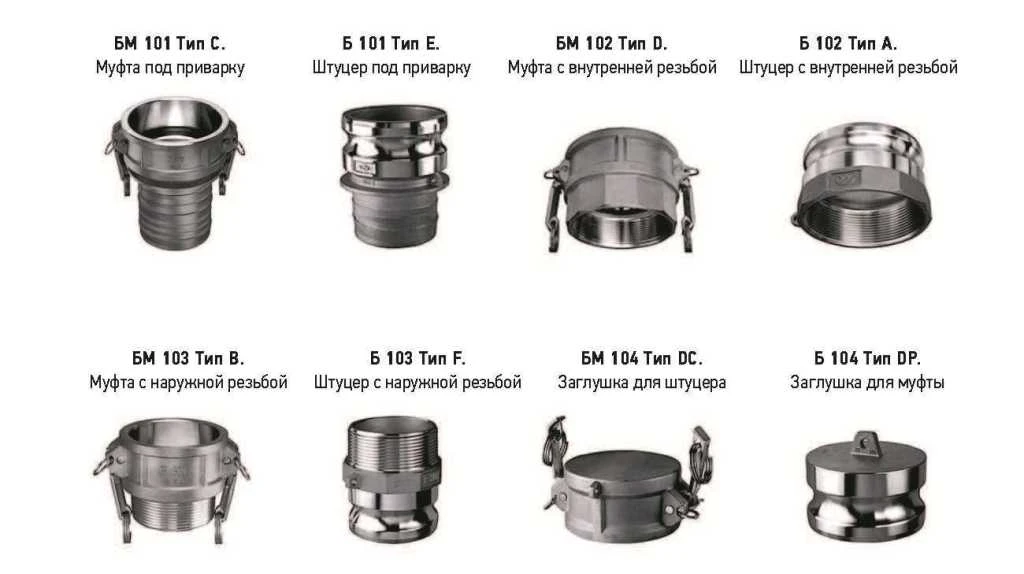

Быстроразъемные соединения

Подробнее

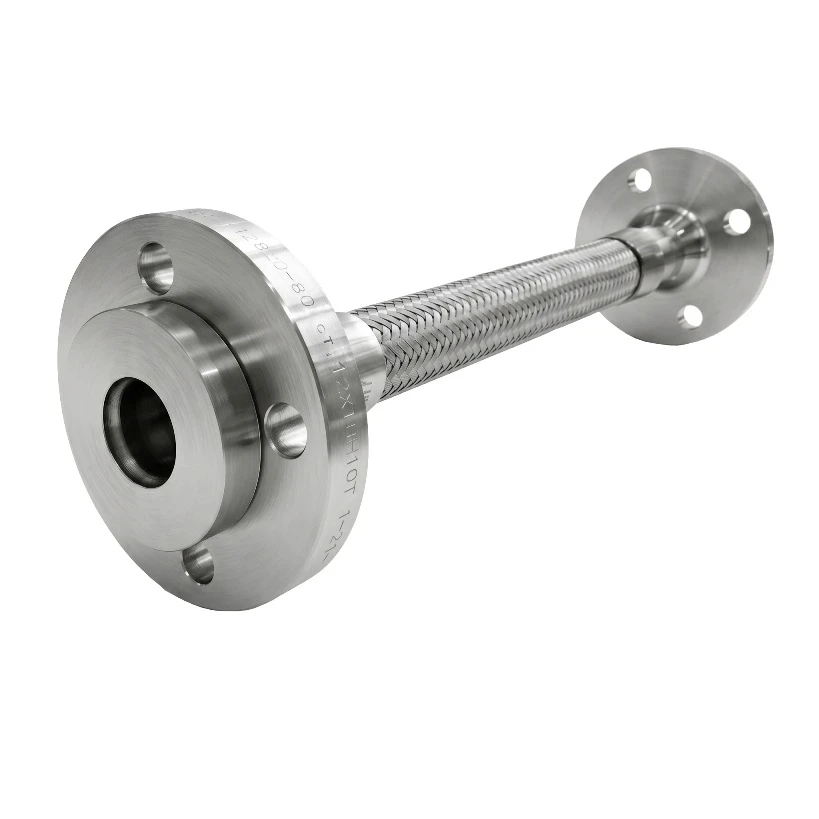

Металлорукав под фланец

Подробнее

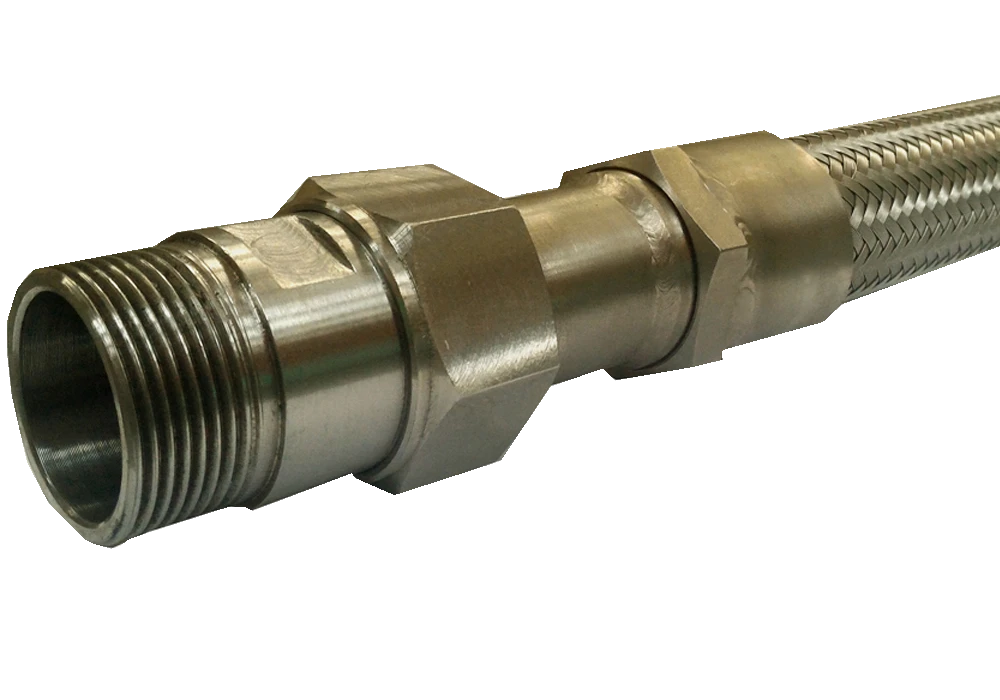

Резьбовые соединения с адаптерами (наружная и внутренняя резьба, комбинированные соединения, гайки-американки)

Подробнее

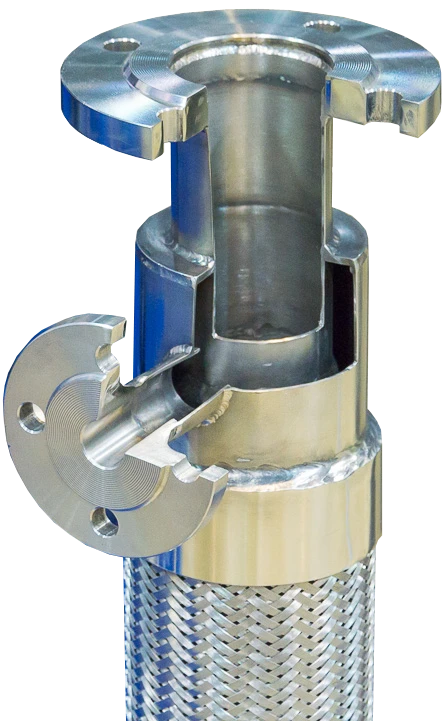

Специальные металлорукава

Байпасные линии Металлорукав двухрубашечный (конструкция «рукав в рукаве») Металлорукав с термоизоляцией (термозащитный) Металлорукава с ЭВТИ для жидких криогенных продуктов

Подробнее

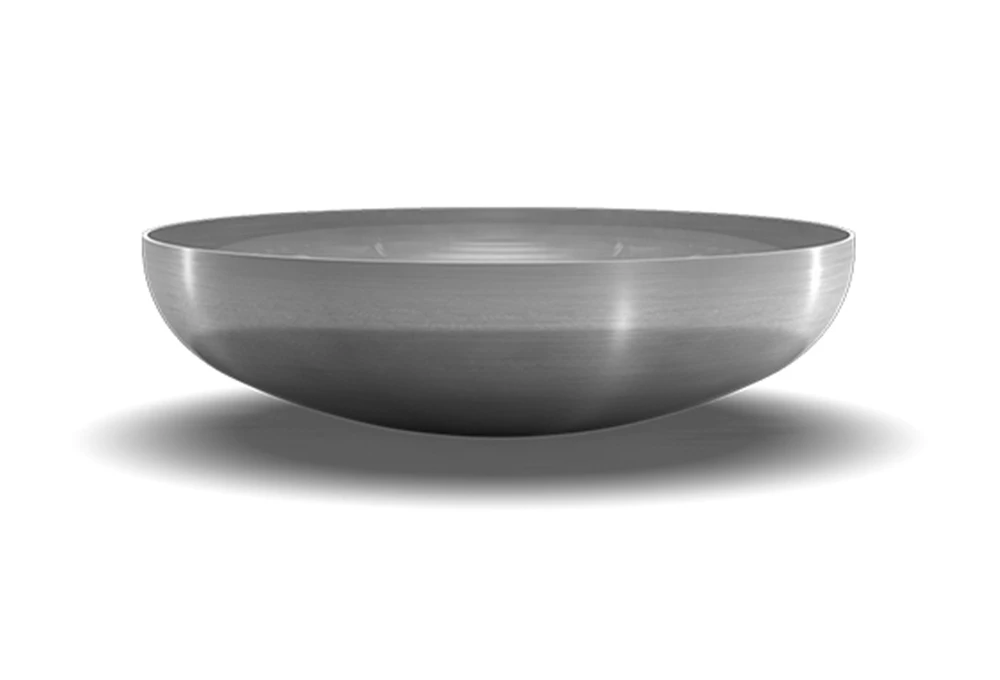

Эллиптические днища

Эллиптические днища - неотъемлемая часть резервуаров, емкостей и сосудов, работающих как под высоким давлением, вакуумом так и используемых под налив.

Подробнее

Производство

Организован полный цикл изготовления от закупки материалов до готового металлорукава (Dn от 6 до 300 мм) с любой концевой арматурой. Данное преимущество, одновременно с опытным производственным персоналом, позволяет гарантировать высокое качество и эксплуатационные характеристики выпускаемых металлорукавов, сокращать сроки и затраты изготовления, а также реализовывать продукцию по спец. требованиям Заказчика.

Контроль качества

В ходе производства продукции осуществляется входной контроль качества комплектующих изделий и материалов, межоперационный контроль продукции, проверка на вакуумную плотность, гидравлические испытания на прочность и плотность. Обязательна проверка качества готовой продукции. Металлорукава высокого давления, произведенные на нашем предприятии, хорошо себя зарекомендовали благодаря своей способности выдерживать высокое давление, надежности, гибкости и сопротивлению коррозии.

Типы сильфонов — Превью модуля Типы сильфонов — Превью модуля Типы сильфонов — Превью модуля Типы сильфонов — Превью модуля Типы сильфонов — Превью модуля Типы сильфонов — Превью модуля Типы сильфонов — Превью модуля Типы сильфонов — Превью модуля Типы сильфонов

Типы сильфонов

Сильфон – внутренняя часть металлорукава, отвечающая за гибкость и безусловно проверяемая на герметичность в процессе производства.

Популярный

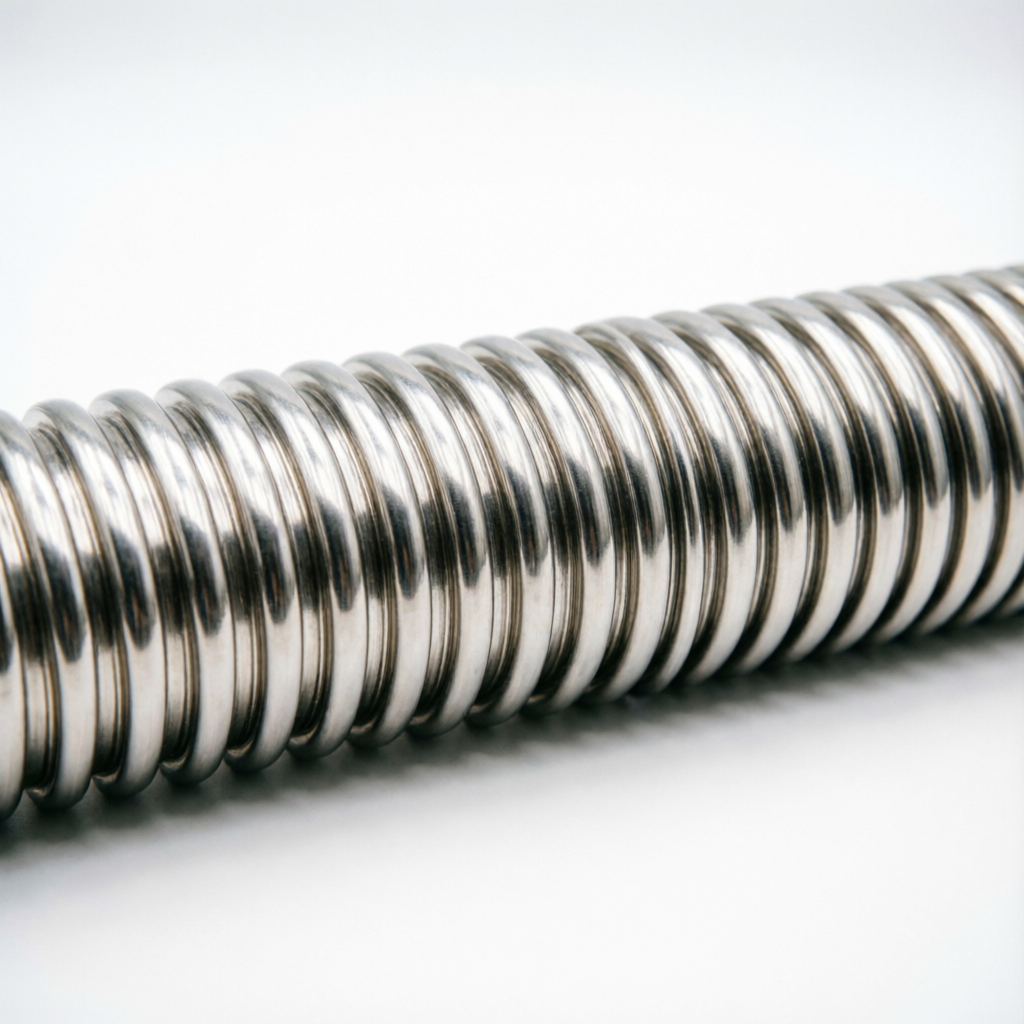

Стандартный

МРГ 1.01...

Применяется для большинства рабочих систем агрегатов. Базовая конструкция с оптимальным соотношением гибкости и прочности.

Применение: рабочие системы агрегатов

Эконом

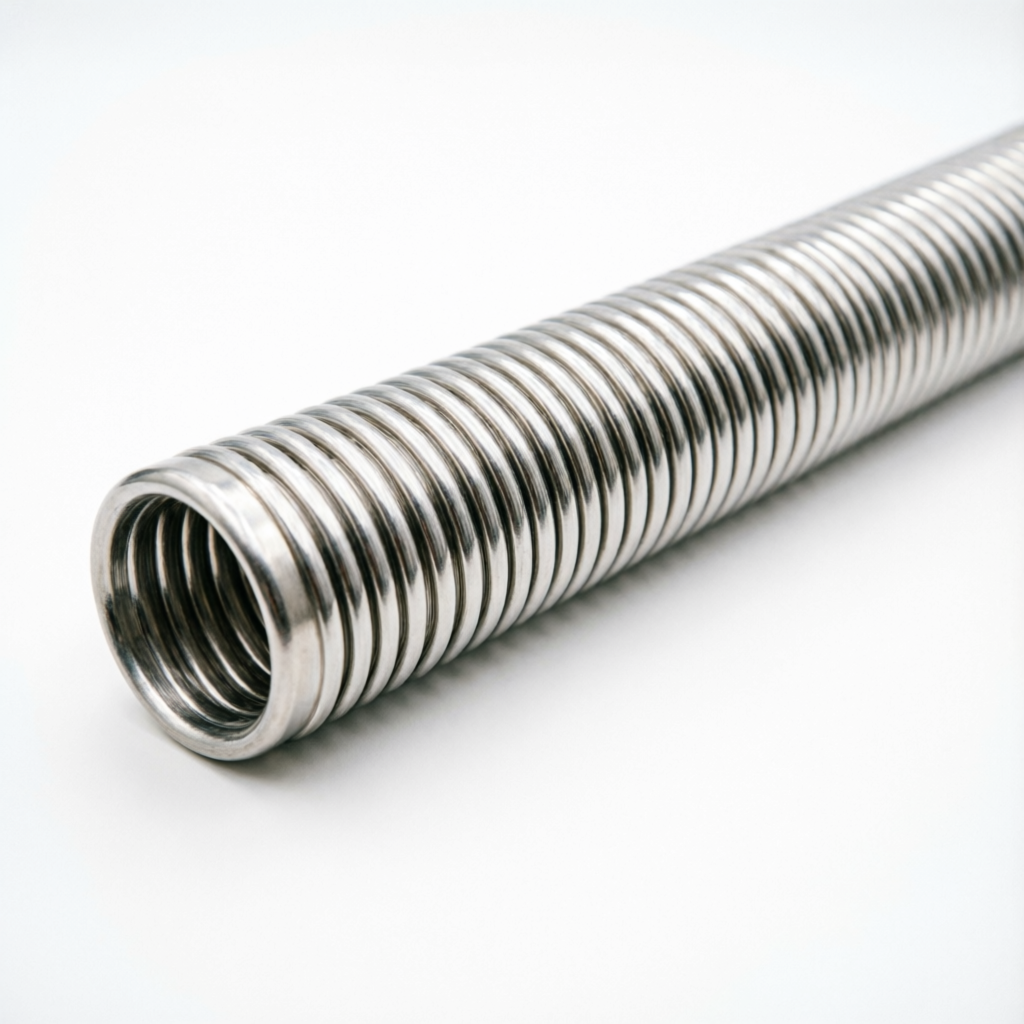

Облегчённый

МРГ 2.01...

Используется на менее ответственных участках с низким рабочим давлением или без него — например, для защиты электропроводки.

Применение: низкое давление / без давления

Гибкий

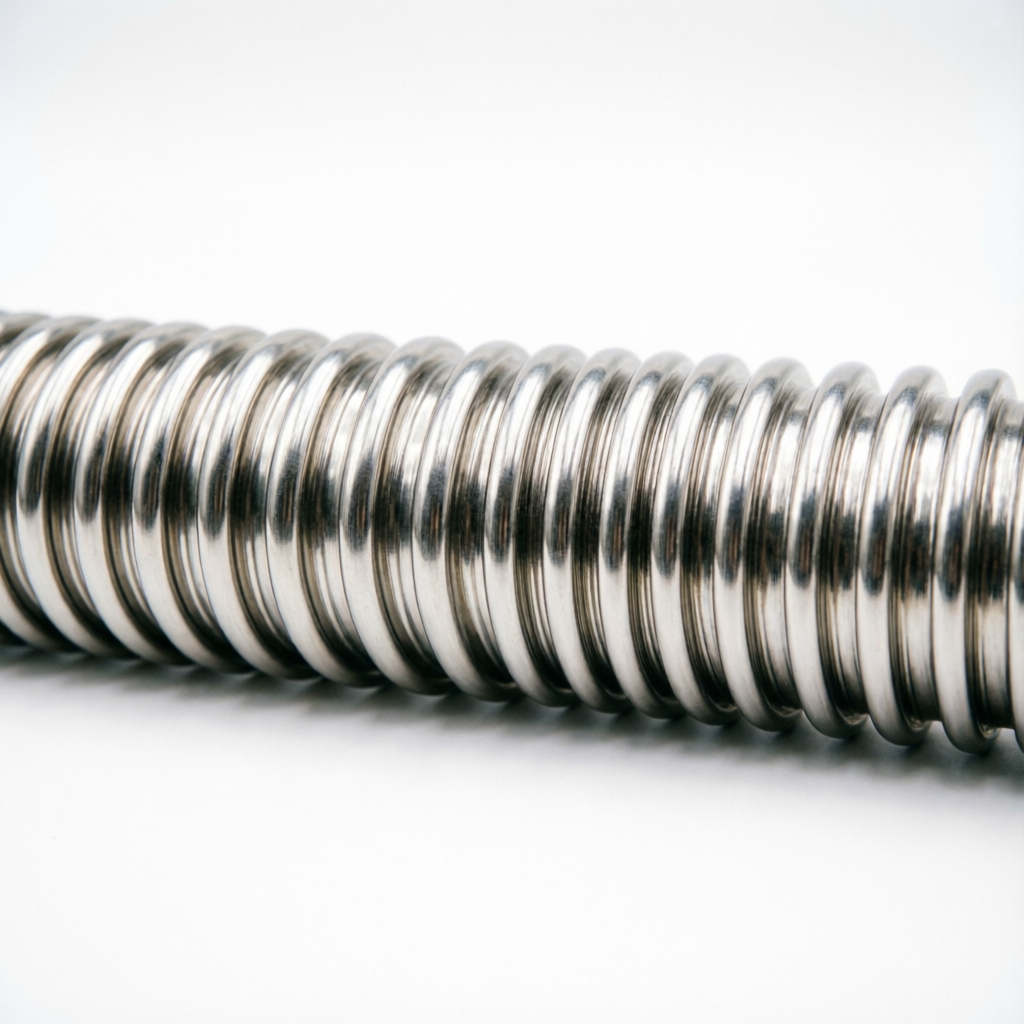

Повышенной гибкости

МРГ 3.01...

Применяется при необходимости увеличить гибкость стандартного рукава — достигается изменением шага сильфона либо его сжатием.

Применение: малый радиус изгиба

Усиленный

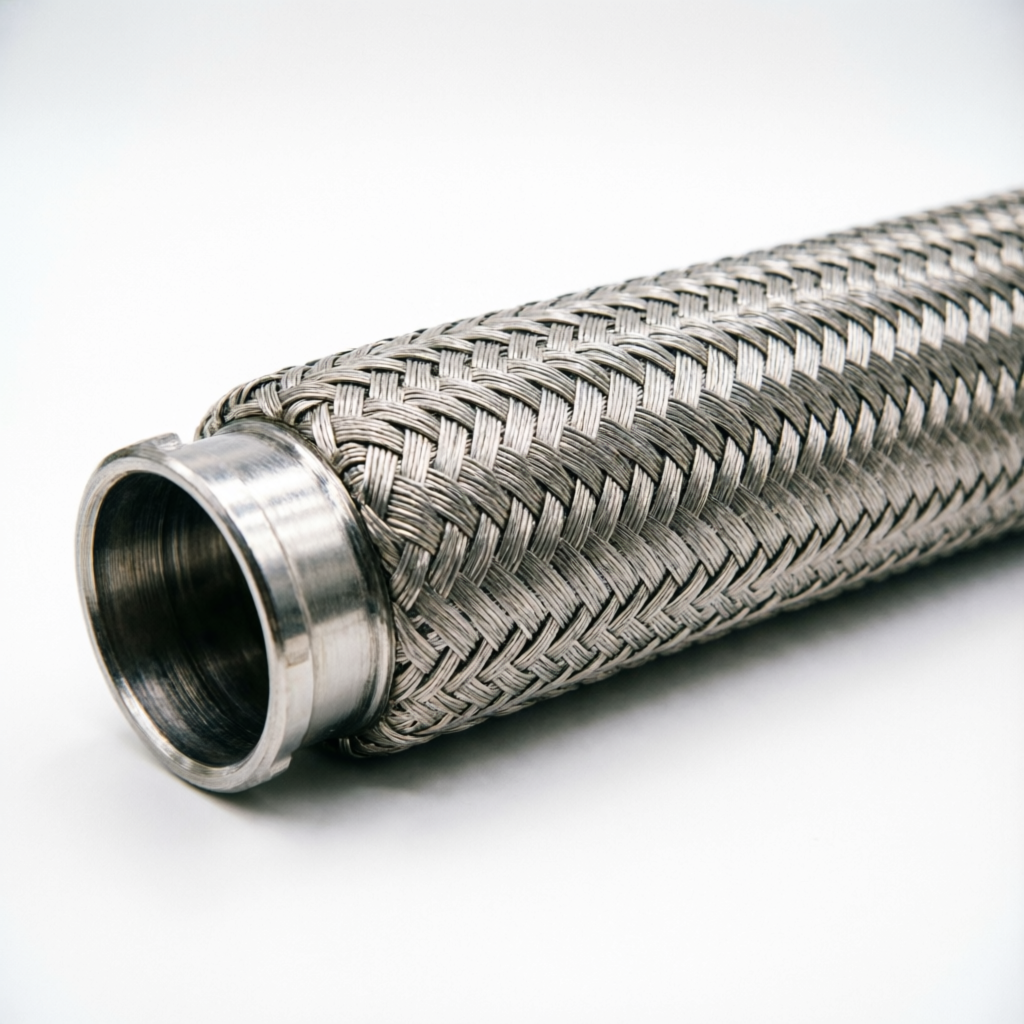

Повышенной прочности

МРГ 4.01...

Усиленная конструкция с двойной или тройной наружной оплёткой. Для особо ответственных участков с повышенным рабочим давлением.

Применение: высокое давление

Варианты оплётки

Наружная защита металлорукава высокого давления из нержавеющей стали

Оплетка — это наружная часть металлорукава высокого давления, которая состоит из прядей проволоки из нержавеющей стали, толщиной в зависимости от диаметра от 0,3 мм.

Оплетка металлорукава из нержавеющей стали производится на специальных современных оплеточных машинах. Оплетка выполняет защитную роль, предохраняя внутренний гибкий сильфон рукава от механических воздействий и вредных факторов окружающей среды.

Оплетка металлорукава высокого давления – важный его компонент, напрямую влияющий на технические характеристики готового изделия, прежде всего способность выдерживать необходимые параметры рабочего давления: при недостаточных прочностных характеристиках металлорукава, снабженного одинарной оплеткой (одним слоем проволочных прядей), наносится второй или даже третий слой.

Базовый

Без оплётки

Только гофрированный сильфон без наружной защиты. Применяется там, где отсутствуют требования к рабочему давлению и механической защите.

Минимальное давление

Применение: без давления

Стандарт

Одинарная

Один слой проволочных прядей из нержавеющей стали. Базовая защита сильфона от механических воздействий и факторов окружающей среды.

Стандартное давление

Применение: большинство систем

Усиленный

Двойная

Два слоя проволочных прядей. Применяется при недостаточных прочностных характеристиках одинарной оплётки для повышения рабочего давления.

Повышенное давление

Применение: высокое давление

Максимальный

Тройная

Три слоя проволочных прядей. Максимальная защита и способность выдерживать экстремальные параметры рабочего давления в системе.

Максимальное давление

Применение: особо ответственные участки

Сферы и области применения:

Металлургическая промышленность

Нефтегазовая и нефтехимическая отрасли

Машиностроение

Горнодобывающая промышленность

Химическая отрасль

Судостроение

Жилищно-коммунальное хозяйство
