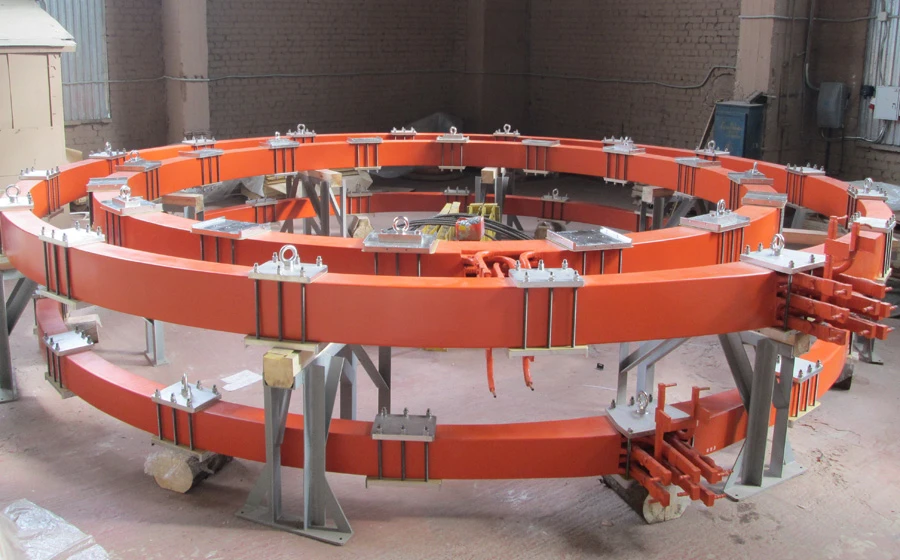

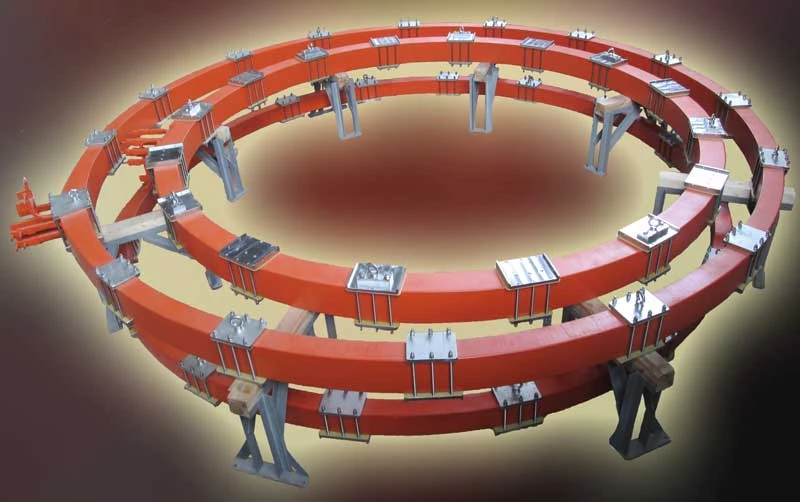

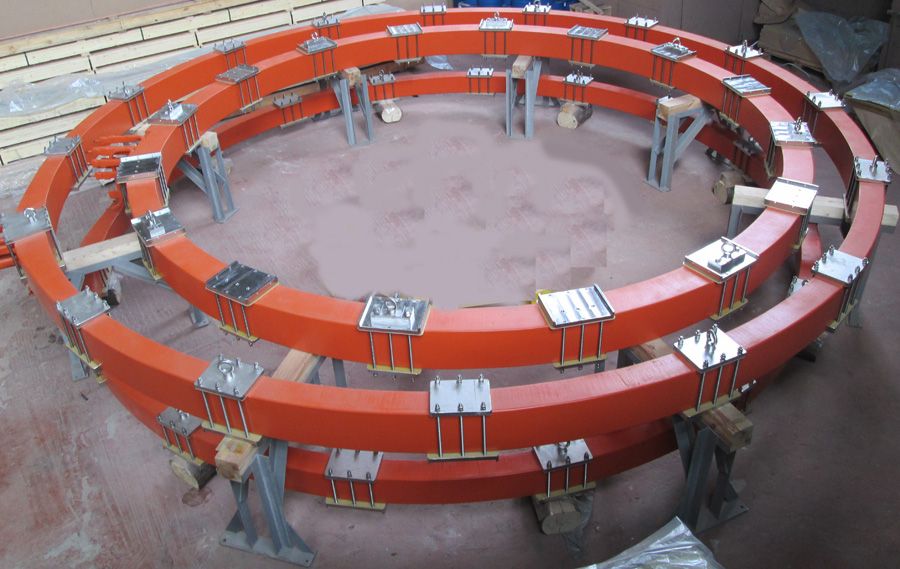

Катушки ОУ3, ОУ4, ОУ5

Катушки ОУ3, ОУ4, ОУ5 обмотки управления для ЭМС Т-15 представляют собой катушки из проводника – медные трубы.

Подробнее

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Электромагнитная система установки Т-15МД включает в себя шесть ОУ и четыре катушки обмотки горизонтального поля ОГУП. Обмотки спроектированы с расчётом на перегрев не более чем 60 ºС и возможность их охлаждения за период между импульсами 15 мин.

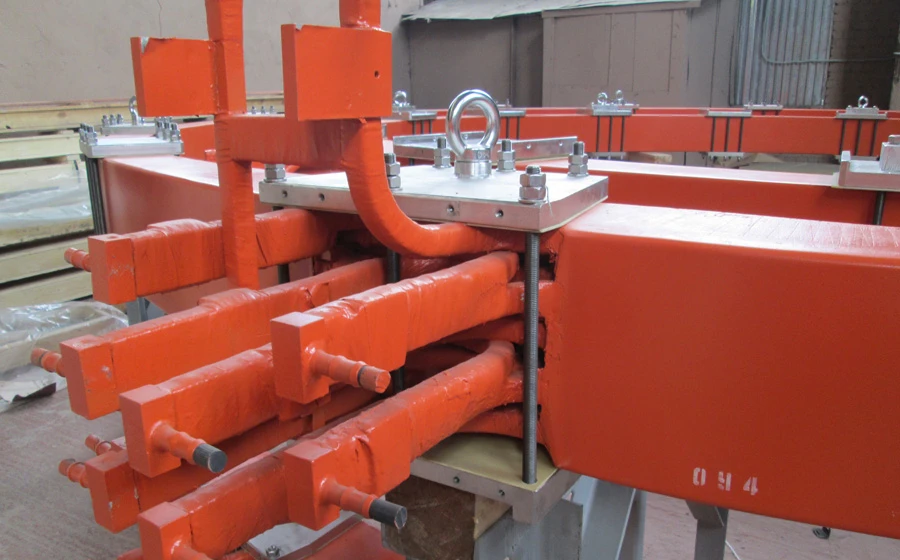

Все обмотки управления ОУ1—ОУ6 представляют собой катушки, собранные из двухслойных секций, намотанных полыми медными проводниками. Изоляция выполнена из стеклослюдинитовой ленты и стеклоленты с эпоксидным связующим. В зонах крепления к катушкам ОТП обмотки имеют силовые крепления (секторы-каркасы) из нержавеющей стали толщиной 15—20 мм, равномерно распределены по обходу обмотки, под секторами-каркасами изоляция обмоток усилена стеклотекстолитовыми и резиновыми прокладками, предохраняющими их от возможных механических повреждений.

Преимущества использования катушек ОУ3, ОУ4, ОУ5 обмотки управления для ЭМС Т-15:

Управление процессом синтеза. Точный контроль формы и интенсивности магнитного поля для стабилизации и поддержания плазмы.
Оптимизация работы электромагнитной системы, снижение энергопотребления и повышение эффективности нагрева плазмы.
Уменьшение риска возникновения нестабильного режима работы. Обеспечение безопасности эксплуатации установки.

Параметр	ОУ1	ОУ2	ОУ3	ОУ4	ОУ5	ОУ6	ОГУП
Число катушек	1	1	1	1	1	2	4
Число секций в катушке	5	5	4	5	5	6	1
Число витков в катушке	100	100	48	60	80	432	10
Площадь и ? Cu-проводника, мм	22*22, ?10.5	23.5*23.5, ?8.8	22*22, ?10.5	23.5*23.5, ?8.8	23.5*23.5, ?8.8	23.5*23.5, ?8.8	18*18, ?8
Средняя длина витка, м	5.47	14.6	19.1	20.4	16.5	4.67	12
Максимальный ток, кА	15	12	15.5	17	17	20.5	10
Число параллельных каналов	5	10	8	10	10	12	1
Расход воды, м³/ч	1.2	4.3	1.9	4.3	4.8	5.7	1.4
Температура нагрева проводника за импульс, ^оС	53	32	61	37	41	61	60

Параметр	ОУ3	ОУ4	ОУ5
Наружний диаметр,мм	6230	6640	5170
Внутренний диаметр,мм	5930	6322	5050
Высота обмотки,мм	210	277	277
Вес,кг	4050	6325	6950
