Установки для выращивания монокристаллов лейкосапфира методом Киропулоса - это специализированное оборудование, используемое в промышленности и научных исследованиях для получения высококачественных монокристаллов сапфира с контролируемыми характеристиками.
Подробнее
*Под заказ
Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ
Описание
Характеристики

Метод Киропулоса, также известный как метод горизонтального роста, является одним из наиболее распространенных методов выращивания монокристаллов сапфира. В установках для этого процесса используются специальные контейнеры, наполненные расплавом алюминия, кремния и кислорода, называемые тиглями.


Тигли помещаются в нагревательную камеру, где поддерживается строго контролируемая температура и атмосфера. Затем в тигли вставляется затравочный кристалл сапфира, и процесс начинается.


Установки для выращивания монокристаллов могут быть различных размеров и сложности в зависимости от требований к производительности и качеству кристалла. Они могут включать в себя системы контроля температуры, системы подачи газов, системы мониторинга и анализа процесса и многое другое.


В ООО «НПО «ГКМП» можно купить установку для выращивания монокристаллов, а также другие типы ростового оборудования с нестандартными габаритами рабочей зоны, с учетом спецификации заказчика.

  • Микроэлектроника
  • Оптоэлектроника
  • Оветодиоды, медицина
  • R-axis, A-axis конфигурации

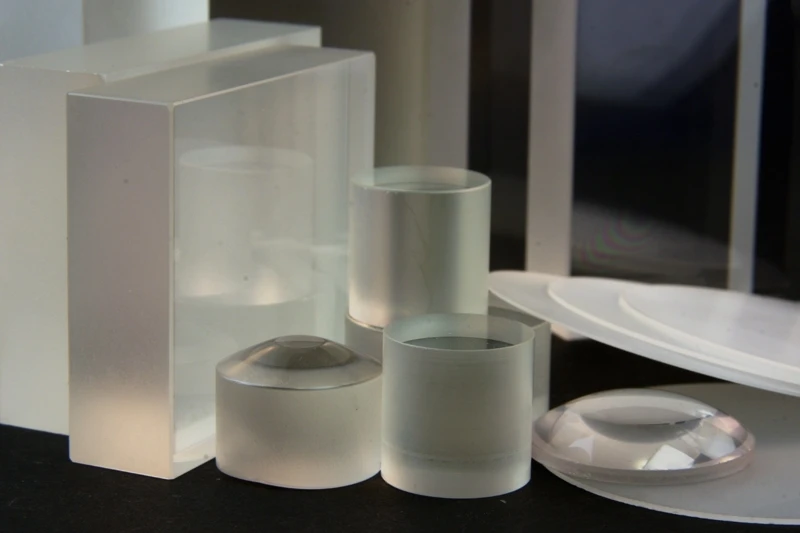

  • 2,4,5,6,8-дюймовые цилиндры
  • Оптимизированная программа нарезки цилиндров

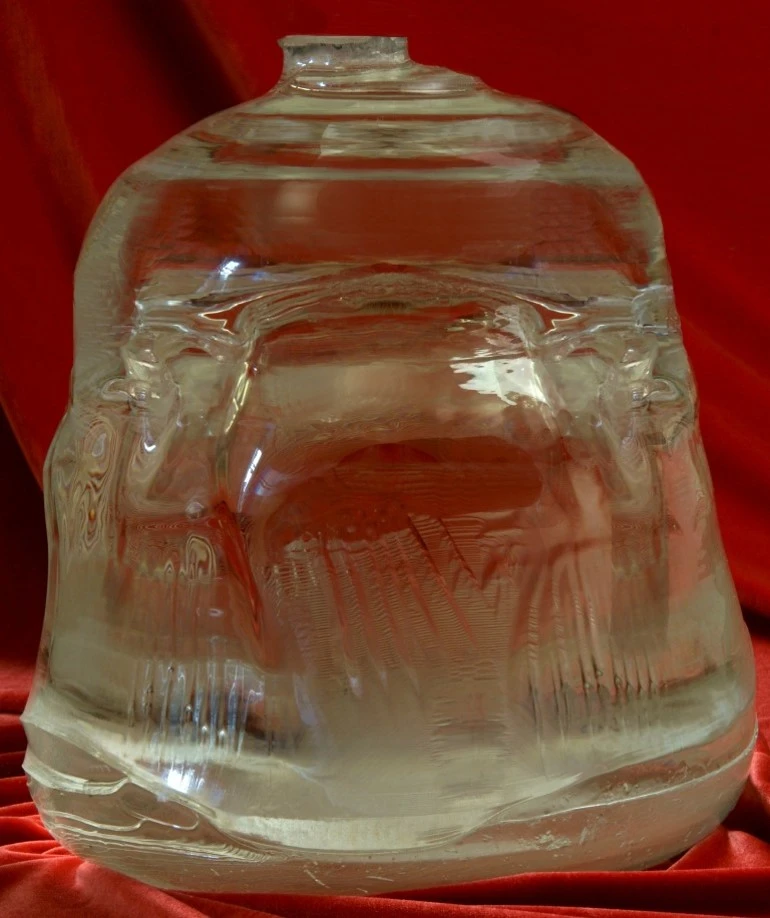

  • Высокая скорость роста кристалла- 83kg буль- за 15 дней

Мы достигли 55% использования 83 кг буля для раскроя годных заготовок 2” и 6” цилиндров. Общая длина для 2” заготовок 5345 мм. Годовой общий валовый выпуск 2” цилиндров ( TIE) может достигать 100 000 мм).

Монокристаллы лейкосапфира, полученные методом Киропулоса, широко используются в различных областях, таких как оптика, электроника, микроэлектроника, оптоэлектроника, светодиоды, медицина, аэрокосмическая промышленность и ювелирное дело. Они обладают уникальными физическими свойствами, такими как высокая механическая прочность, устойчивость к коррозии и оптическая прозрачность.

Свойство Значение
Вес выращиваемого кристалла, кг

до 85

Параметры тигля, мм:
наружный диаметр
высота

400

250

Материал тигля

вольфрам

Способ нагрева

резистивный

Материал нагревателя

вольфрам

Рабочее давление в камере, мм рт.ст.

5*10-5

Мощность, потребляемая при выращивании кристалла, кВт, не более (управление мощностью в соответствии с программой)

45

Расход охлаждающей воды, м3/ч, не более

3

Давление охлаждающей воды, Мпа

0.3

Расход воздуха давлением 0,3 МПа, м3/цикл

0.01

Габаритные размеры, мм

3200*2200*2050

Приводная система:

рабочий ход штока затравки, мм

рабочая скорость перемещения затравки, мм/ч

частота вращения затравки, об/мин

250

0.1 - 10

0.1 - 20

Погрешность поддержания рабочей скорости перемещения   и частоты вращения затравки, %

±1

Параметры электропитания:
напряжение, В
частота, Гц

3*(380±38) +N 50±0.4
