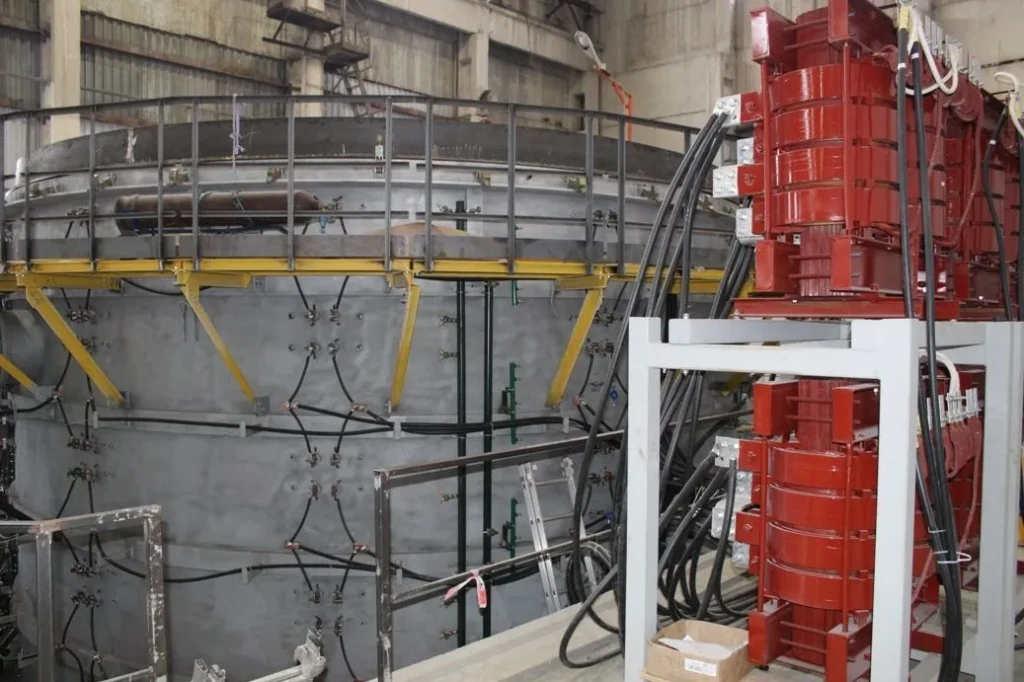

Крупногабаритная вакуумная шахтная печь сопротивления
Крупногабаритная вакуумная шахтная печь сопротивления
Крупногабаритная вакуумная шахтная печь сопротивления
Крупногабаритная вакуумная шахтная печь сопротивления

Крупногабаритная вакуумная шахтная печь сопротивления

Печь цилиндрическая вертикальная полезным диаметром 8 м и высотой 4,5 м предназначена для проведения отжига в вакууме крупногабаритных сварных конструкций и элементов вакуумных камер из сталей мартенситного и аустенитного классов для снятия остаточных внутренних напряжений.
Подробнее
*Под заказ
Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ
Описание
Характеристики
В компании выполняется разработка печей для термообработки металлов и сплавов, для металлургии, для химико-термической обработки различных типов материалов, производятся вакуумно-водородные печи, а также вспомогательное оборудование и общепромышленные печи индивидуального исполнения по ТЗ заказчика.

При производстве ответственных сварных конструкций, а особенно вакуумных камер, во внутренней структуре материалов появляются напряжения. Через несколько лет эксплуатации это может привести к разрушению конструкции. В вакуумных камерах это чревато потерей герметичности, что, в свою очередь, нередко приводит к полной неработоспособности камеры.

Для решения этой проблемы была разработана, изготовлена и запущена в эксплуатацию электропечь сопротивления шахтная для термообработки, которая позволяет проводить отжиг и отпуск изготавливаемых нами конструкций и сегментов корпусов вакуумных камер размером до 6,5 м диаметром и до 4 м высотой.

Камера состоит из цилиндрического корпуса, снабженного проволочными зигзагообразными нагревателями из нихрома и футеровочного кирпича, а также крышки с установленными на ней десятью экранами из жаропрочной стали. Камера разделена на двенадцать тепловых зон.


Для измерения рабочей температуры внутри камеры в каждой зоне установлен термоэлектрический преобразователь (термопара), а также установлен преобразователь на крышке для измерения в центральной части. На дно уложены решетки из жаропрочного чугуна для защиты футеровки от повреждения.


Вакуумная система включает в себя две линии откачки, относительно печи для термообработки расположенных диаметрально противоположно друг другу.


Состав оборудования в обеих откачных линиях одинаков и включает в себя бустерный паромасляный насос, насосы предварительной откачки (двухроторный вакуумный насос Рутса и плунжерные вакуумные насосы). Для разгрузки двухроторных насосов Рутса предусмотрены байпасные откачные магистрали.


Преимущество вакуумной термообработки - отсутствие окисления и нагара и других видов загрязнения на поверхности металлов, что снимает необходимость в дополнительной пескоструйной или иной очистке. После проведения процесса отжига готовое изделие отправляется сразу на финишную обработку.


Составные части:

  • Корпус вакуумной камеры внутренним диаметром 8 м со съемной верхней крышкой
  • Специальная высокотемпературная футеровка
  • Площадка обслуживания
  • Вакуумная откачная система на базе плунжерных насосов, насосов типа Рутc и бустерных паромасляных насосов
  • Пневматическая система
  • Электронагреватели
  • Система водяного охлаждения
  • Система управления и питания установки
Свойство Значение
Максимальная температура нагрева, °С

До +1000

Предельные отклонения поддержания заданной температуры в тепловых зонах, °С, не более

±10

Остаточное давление в камере нагрева, Па (мм.рт.ст.)

6,65-10 2(5*104)

Количество тепловых зон, шт

12

Рабочее давление воды в системе охлаждения, МПа (кгс/см2)

0.35 - 0.4 (3.5 - 4.0)

Расход воды в системе охлаждения, м3

30

Рабочее давление воздуха в системе пневматической, МПа (кгс/см2)

0.4-0.6 (4-6)

Расход воздуха в системе пневматической, м3

6

Вес загружаемой садки, кг, не более

20000

Размер загружаемой садки, мм, не более:

диаметр описанной окружности

высота

6500

4000

Установленная мощность, МВт, не более

1.9

Номинальное напряжение, В

3N 380

Частота тока, Гц

50

Режимы управления печью

ручной

автоматический

Габаритные размеры печи без электрооборудования, мм, не более:

Длина

Ширина

Высота

14050

12500

6100

Габаритные размеры печи с электрооборудованием, мм, не более:

Длина

Ширина

Высота

16600

15000

6100

Габаритные размеры «приямка» для установки печи, мм, не менее:

Длина

Ширина

Глубина

15300

11300

2400

Масса печи, кг, не более

265000
