Металлорукав "Ниппель под конус 24 градуса, накидная гайка с метрической резьбой" (DKOS, DKOL) (Г701-Г702)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Г701-Г702

Тип резьбы: Метрическая
Диаметр рукава: 6–32 мм

Металлорукав высокого давления с арматурой «Ниппель под конус 24 градуса, накидная гайка с метрической резьбой» артикула Г701-Г702 предназначен для подключения к современным гидравлическим системам по промышленному стандарту DKOS (тяжелая серия) и DKOL (легкая серия). Конусное уплотнение 24° и метрическая накидная гайка обеспечивают максимально надежное соединение «металл-по-металлу» с рабочим давлением до 40 МПа. Гибкий сильфон из нержавеющей стали эффективно компенсирует вибрации, пульсации и гидроудары, работая в диапазоне температур от -270°C до +600°C. Металлорукав активно применяется в мобильных и стационарных гидросистемах спецтехники, станков и промышленного оборудования. Типоразмерный ряд охватывает условные диаметры от 6 до 32 мм, что делает его оптимальным выбором для современных гидравлических комплексов.

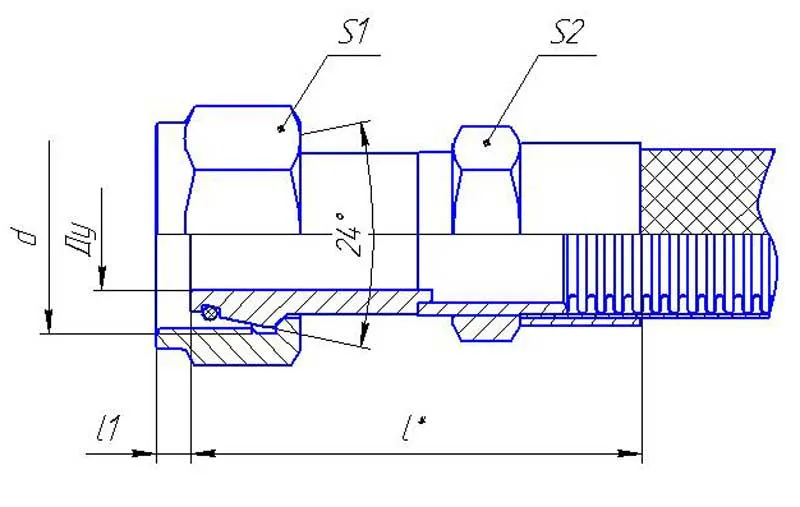

Типоразмерный ряд металлорукавов базового исполнения с арматурой Г701- ниппель конус 24 градуса, накидная гайка с метрической резьбой (DKOS-серия)

Dу	d	l1	S1	S2	l
6	М 18Х1.5	2	22	17	65
8	М 20Х1.5	2.5	24	17	65
10	М 22Х1.5	2.5	27	19	65
12	М 24Х1.5	3	30	22	65
16	М 30Х2	3	36	27	75
20	М 36Х2	3	46	32	75
25	М 42Х2	5	50	41	75
32	М 52Х2	6.5	60	50	80

Типоразмерный ряд металлорукавов базового исполнения с арматурой Г702- ниппель под конус 24 градуса, накидная гайка с метрической резьбой (DKOL-серия)

Dу	d	l1	S1	S2	l
6	М 14Х1.5	1.5	17	17	65
8	М 16Х1.5	1.5	19	17	65
10	М 18Х1.5	2	22	19	65
12	М 22Х1.5	2.5	27	22	65
16	М 26Х1.5	3	32	27	75
20	М 30Х2	3	36	32	75
25	М 36Х2	3	41	41	75
32	М 45Х2	5	55	50	80
