Металлорукав "Адаптер с внутренней трубной цилиндрической резьбой и коническим уплотнением" (Е401)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Г701-Г702

Тип резьбы: Цилиндрическая
Диаметр рукава: 6–32 мм
Уплотнение: коническое
Давление: 4-16 Мпа

Металлорукав высокого давления с арматурой «Адаптер с внутренней трубной цилиндрической резьбой и коническим уплотнением» артикула Е401 предназначен для создания максимально надежных соединений в системах с агрессивными рабочими средами и высоким давлением. Комбинированный адаптер с внутренней резьбой Rp и конусным уплотнением исключает необходимость в прокладках, обеспечивая герметичность «металл-по-металлу». Гибкий сильфон из нержавеющей стали эффективно компенсирует вибрации, тепловые расширения и динамические нагрузки, работая в диапазоне температур от -270°C до +600°C. Металлорукав активно применяется в нефтегазовой, химической и энергетической отраслях для ответственных участков трубопроводов. Типоразмерный ряд охватывает условные диаметры от 8 до 50 мм, что делает его оптимальным выбором для систем с экстремальными условиями эксплуатации.

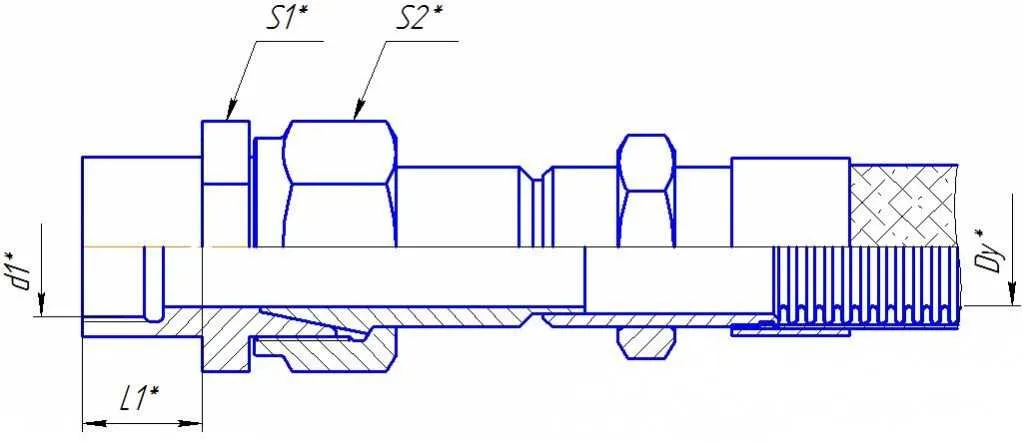

Типоразмерный ряд металлорукавов базового исполнения с арматурой Е401- адаптер с внутренней трубной цилиндрической резьбой и коническим уплотнением.

Dу*	Pу, МПа	d1*,мм	S1*, мм	S2* ,мм	L1*, мм
8	16.0	Rp1/4A	19.0	19.0	12.0
10	11.0	Rp3/8A	22.0	24.0	12.0
12	11.0	Rp1/2A	27.0	27.0	15.0
16	8.5	Rp1/2A	27.0	32.0	15.0
20	6.5	Rp3/4A	36.0	36.0	16.5
25	5.0	Rp1A	46.0	46.0	19.5
32	4.5	Rp1 1/4A	50.0	50.0	21.5
40	4.5	Rp1 1/2A	60.0	60.0	22.0
50	4.0	Rp2B	70.0	70.0	24.0
