Металлорукав с арматурой «Фланец плоский приварной по стандартам DIN/EN» (B1101)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: В1101

Тип резьбы: Метрическая
Диаметр рукава: 16–250 мм
Давление: 0,6–2,5 МПа

Металлорукав высокого давления с арматурой «Фланец свободный на хомуте (воротнике)» артикула B501 предназначен для создания надежных и удобных в монтаже болтовых соединений в трубопроводных системах. Изделие изготавливается в строгом соответствии с тип 04 по ГОСТ 33259-2015, что гарантирует полную совместимость с отечественной запорной арматурой и технологическим оборудованием. Конструктивной особенностью данного исполнения является фиксация свободного фланца на хомуте (воротнике), который зажимается на отбортованном борте сильфона, что позволяет осуществлять быстрый монтаж без проведения сварочных работ непосредственно на фланце. Гибкий сильфон эффективно компенсирует тепловые расширения, вибрации и монтажные перекосы, работая в диапазоне температур от -270°C до +600°C и давлений от 0,6 до 2,5 МПа. Типоразмерный ряд охватывает условные диаметры от 16 до 250 мм, что делает данный металлорукав оптимальным выбором для систем, требующих частого демонтажа, регулярного обслуживания и оперативной замены участков трубопровода.

Стандарт, тип	Исполнение	Обозначение
EN 1092-1 тип 01	базовое: B дополнительные: A, C, D, E, F, G, H	B1101-В1107
DIN 2573, DIN 2576 DIN 2502, DIN 2503	базовое: B дополнительные: A, C, D, E, F, G, H	B1101-В1107

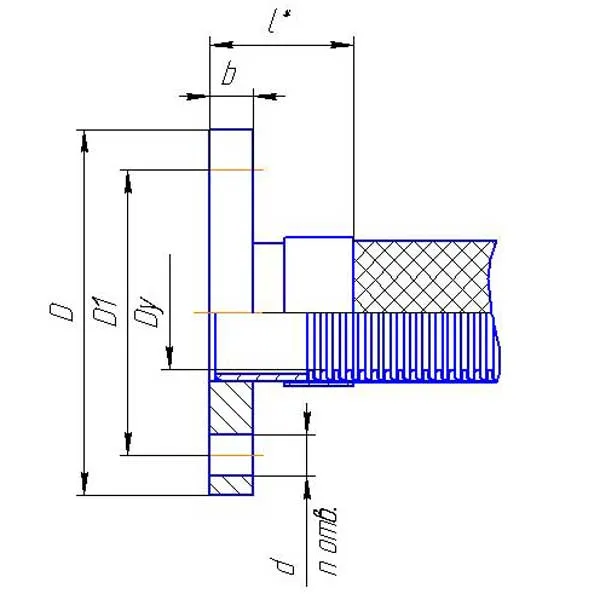

Типоразмерный ряд металлорукавов базового исполнения с арматурой - фланец плоский приварной по DIN2573, DIN2576, DIN2502, DIN2503

Py (МПа)	Dy (мм)	D (мм)	D1 (мм)	b (мм)	n отв. d	l (мм)
0.6	16	80	55	12	4х11	46
0.6	20	90	65	14	4х11	47
0.6	25	100	75	14	4х11	47
0.6	32	120	90	16	4х14	52
0.6	40	130	100	16	4х14	52
0.6	50	140	110	16	4х14	52
0.6	65	160	130	16	4х14	55
0.6	80	190	150	18	4х18	55
0.6	100	210	170	18	4х18	55
0.6	125	240	200	20	8х18	55
0.6	150	265	225	20	8х18	70
0.6	200	320	280	22	8х18	70
0.6	250	375	335	24	12х18	90
1.0	16	95	65	14	4х14	46
1.0	20	105	75	16	4х14	47
1.0	25	115	85	16	4х14	47
1.0	32	140	100	16	4х18	52
1.0	40	150	110	16	4х18	52
1.0	50	165	125	18	4х18	52
1.0	65	185	145	18	4х18	55
1.0	80	200	160	20	8х18	55
1.0	100	220	180	20	8х18	55
1.0	125	250	210	22	8х18	55
1.0	150	285	240	22	8х22	70
1.0	200	340	295	24	8х22	70
1.0	250	395	350	26	12х22	90
1.6	16	95	65	14	4х14	46
1.6	20	105	75	16	4х14	47
1.6	25	115	85	16	4х14	47
1.6	32	140	100	16	4х18	52
1.6	40	150	110	16	4х18	52
1.6	50	165	125	18	4х18	52
1.6	65	185	145	18	4х18	55
1.6	80	200	160	20	8х18	55
1.6	100	220	180	20	8х18	55
1.6	125	250	210	22	8х18	55
1.6	150	285	240	22	8х22	70
1.6	200	340	295	24	12х22	70
1.6	250	405	355	26	12х26	90
2.5	16	95	65	16	4х14	46
2.5	20	105	75	18	4х14	47
2.5	25	115	85	18	4х14	47
2.5	32	140	100	18	4х18	52
2.5	40	150	110	18	4х18	52
2.5	50	165	125	20	4х18	52
2.5	65	185	145	22	8х18	55
2.5	80	200	160	24	8х18	55
2.5	100	235	190	24	8х22	55
2.5	125	270	220	26	8х26	55
2.5	150	300	250	28	8х26	70
2.5	200	360	310	30	12х30	70
2.5	250	425	370	32	12х33	90
