Металлорукав "Ниппель под наружный конус 74 градуса, накидная гайка с трубной резьбой" (Г401)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Г401

Тип резьбы: Трубная
Диаметр рукава: 6–50 мм

Металлорукав высокого давления с арматурой «Ниппель под наружный конус 74 градуса, накидная гайка с трубной резьбой» артикула Г401 предназначен для создания надежных соединений в гидравлических системах с оборудованием импортного производства. Уплотнение «металл-по-металлу» через конус 74° и накидная гайка с трубной резьбой G обеспечивают герметичность без использования эластомерных прокладок даже при экстремальных нагрузках. Гибкий сильфон из нержавеющей стали эффективно компенсирует вибрации, пульсации давления и гидроудары, работая в диапазоне температур от -270°C до +600°C. Металлорукав активно применяется в гидросистемах промышленного оборудования, станков и прессов. Типоразмерный ряд охватывает условные диаметры от 6 до 50 мм с рабочим давлением до 28 МПа, что делает его оптимальным выбором для систем с высокими динамическими нагрузками.

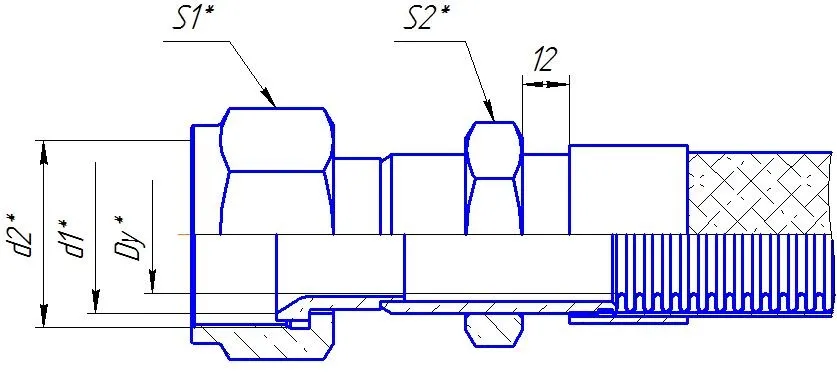

Типоразмерный ряд металлорукавов базового исполнения с арматурой Г401- ниппель под наружный конус 74 градуса, накидная гайка с трубной резьбой

Dу	d	Pmax, Мпа	d1	d2	S1	S2	l
6	G 1/4″	28.0	10.5	6	19	17	65
8	G 3/8″	28.0	12	6	22	17	65
10	G 1/2″	25.0	15.5	8	27	19	65
12	G 5/8″	18.0	17.5	10	27	22	65
16	G 3/4″	10.0	22	14	32	27	75
20	G 1 ″	11.0	27.5	18	36	32	75
25	G 1 1/4″	8.5	33.5	23	46	41	75
32	G 1 3/4″	6.0	43	30	55	50	80
40	G 2 ″	6.5	51	38	65	55	80
50	G 2 1/2"	6.5	66	48	80	65	85
