Металлорукав с арматурой "Ниппель сферический, накидная гайка с трубной цилиндрической резьбой" (Г601)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Д101

Тип резьбы: Трубная цилиндрическая
Диаметр рукава: 6–50 мм

Металлорукав высокого давления с арматурой «Ниппель сферический, накидная гайка с трубной цилиндрической резьбой» артикула Г601 предназначен для создания надежных соединений в условиях вибрации и термических деформаций трубопровода. Сферическая поверхность уплотнения и трубная накидная гайка G обеспечивают компенсацию угловых перекосов и осевых смещений при монтаже. Гибкий сильфон из нержавеющей стали эффективно компенсирует тепловые расширения, вибрации и динамические нагрузки, работая в диапазоне температур от -270°C до +600°C. Металлорукав активно применяется в паропроводах, системах отопления и технологических линиях химических производств. Типоразмерный ряд охватывает условные диаметры от 6 до 50 мм, что делает его оптимальным выбором для систем с переменными геометрическими нагрузками.

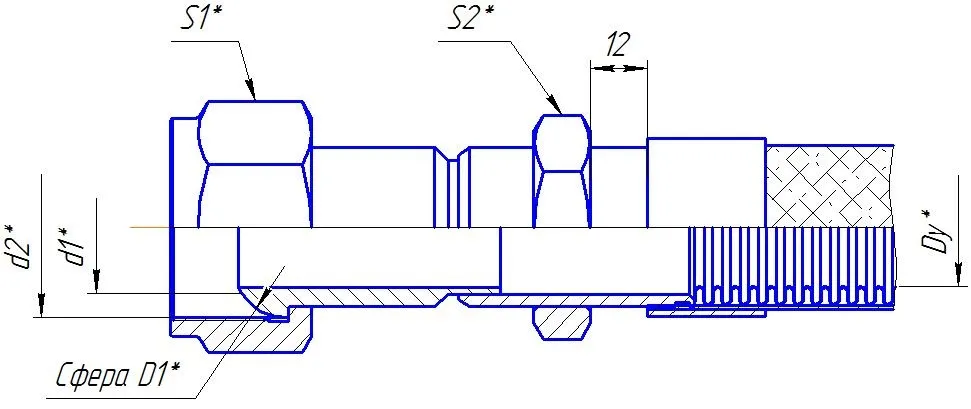

Типоразмерный ряд металлорукавов базового исполнения с арматурой Г601- ниппель сферический, накидная гайка с трубной цилиндрической резьбой

Dу	d	D	d1	d2	S1	S2	l
6	G 1/4″	13.5	7.5	6	22	17	65
8	G 3/8″	15.5	9.6	6	22	17	65
10	G 1/2″	17.5	12.5	8	27	19	65
12	G 5/8″	19.5	13.5	10	27	22	65
16	G 3/4″	24.5	18.5	14	32	27	75
20	G 1 ″	28	21.5	18	36	32	75
25	G 1 1/4″	34	26.5	23	41	41	75
32	G 1 3/4″	43	34	30	50	50	80
40	G 2 ″	50	42	38	60	55	80
50	G 2 1/2"	65	52	48	75	65	85
