Металлорукав с арматурой «Фланец свободный (поворотный) на приварном кольце» по ГОСТ 12822-80/тип 02 по ГОСТ 33259-2015 (B301)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: В301

Тип резьбы: Метрическая
Диаметр рукава: 16–300 мм
Давление: 0,6–2,5 МПа

Металлорукав высокого давления с арматурой «Фланец свободный (поворотный) на приварном кольце» артикула B301 предназначен для создания надежных и удобных в монтаже болтовых соединений в трубопроводных системах. Изделие изготавливается в строгом соответствии с требованиями ГОСТ 12822-80 и тип 02 по ГОСТ 33259-2015, что гарантирует полную совместимость с отечественной запорной арматурой и оборудованием. Конструктивная особенность поворотного фланца позволяет ему свободно вращаться вокруг оси рукава, что многократно упрощает процесс центровки и совмещения болтовых отверстий при установке на сложных участках трассы. Гибкий сильфон из нержавеющей стали эффективно компенсирует тепловые расширения, вибрации и монтажные перекосы, работая в диапазоне давлений от 0,6 до 2,5 МПа и температур от -270°C до +600°C. Металлорукав активно применяется в нефтегазовой, химической и энергетической отраслях, а широкий типоразмерный ряд условных диаметров от 16 до 300 мм позволяет подобрать оптимальную конфигурацию под любые технологические задачи.

Стандарт, тип	Исполнение	Обозначение
ГОСТ 12822-80	базовое: 1 дополнительные: 2, 3, 4 (8), 5(9), 6, 7	B301- B309
тип 02 по ГОСТ 33259-2015	базовое: B дополнительные: A, С(L), D(М), E, F, J, K	B301- B309

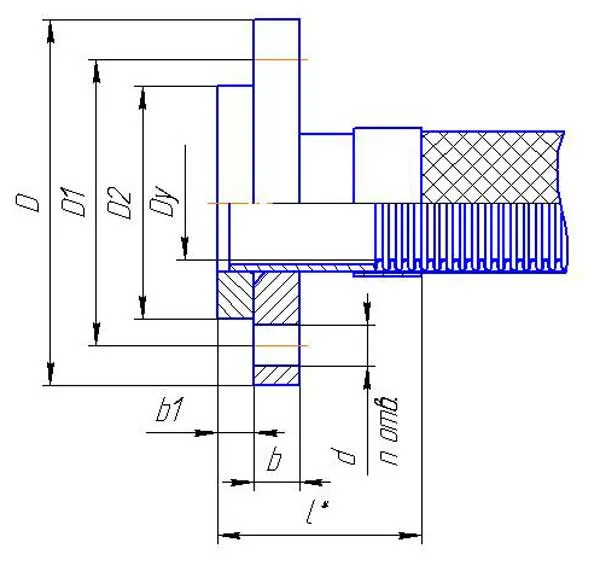

Типоразмерный ряд металлорукавов базового исполнения с арматурой В301- фланец свободный (поворотный) на приварном кольце

Py (МПа)	Dy (мм)	D (мм)	D1 (мм)	D2 (мм)	b (мм)	b1 (мм)	n отв. d	l (мм)
0.6	16	80	55	40	10	8	4х11	по запросу
0.6	20	90	65	50	10	10	4х11	по запросу
0.6	25	100	75	60	12	10	4х11	по запросу
0.6	32	120	90	70	12	10	4х14	по запросу
0.6	40	130	100	80	12	10	4х14	по запросу
0.6	50	140	110	90	12	12	4х14	по запросу
0.6	65	160	130	100	14	14	4х14	по запросу
0.6	80	185	150	128	14	14	4х18	по запросу
0.6	100	205	170	148	14	14	4х18	по запросу
0.6	125	235	200	178	14	14	8х18	по запросу
0.6	150	260	225	202	16	16	8х18	по запросу
0.6	200	315	280	258	18	18	8х18	по запросу
0.6	250	370	335	312	20	18	12х18	по запросу
0.6	300	435	395	365	24	20	12х22	по запросу
1.0	16	95	65	47	12	10	4х14	по запросу
1.0	20	105	75	58	14	12	4х14	по запросу
1.0	25	115	85	68	14	12	4х14	по запросу
1.0	32	135	100	78	16	12	4х18	по запросу
1.0	40	145	110	88	18	12	4х18	по запросу
1.0	50	160	125	102	18	14	4х18	по запросу
1.0	65	180	145	122	20	16	4х18	по запросу
1.0	80	195	160	133	22	16	8х18	по запросу
1.0	100	215	180	158	24	16	8х18	по запросу
1.0	125	245	210	184	26	18	8х18	по запросу
1.0	150	280	240	212	26	18	8х22	по запросу
1.0	200	335	295	268	26	20	8х22	по запросу
1.0	250	390	350	320	28	22	12х22	по запросу
1.0	300	440	400	370	30	22	12х22	по запросу
1.6	16	95	65	47	14	12	4х14	по запросу
1.6	20	105	75	58	16	14	4х14	по запросу
1.6	25	115	85	68	16	14	4х14	по запросу
1.6	32	135	100	78	18	16	4х18	по запросу
1.6	40	145	110	88	20	16	4х18	по запросу
1.6	50	160	125	102	20	16	4х18	по запросу
1.6	65	180	145	122	22	18	4х18	по запросу
1.6	80	195	160	133	24	18	8х18	по запросу
1.6	100	215	180	158	26	20	8х18	по запросу
1.6	125	245	210	184	28	20	8х18	по запросу
1.6	150	280	240	212	28	22	8х22	по запросу
1.6	200	335	295	268	28	22	12х22	по запросу
1.6	250	405	355	320	30	24	12х26	по запросу
1.6	300	460	410	370	32	24	12х26	по запросу
2.5	16	95	65	47	16	14	4х14	по запросу
2.5	20	105	75	58	18	16	4х14	по запросу
2.5	25	115	85	68	18	16	4х14	по запросу
2.5	32	135	100	78	20	16	4х18	по запросу
2.5	40	145	110	88	22	18	4х18	по запросу
2.5	50	160	125	102	22	18	4х18	по запросу
2.5	65	180	145	122	24	20	8х18	по запросу
2.5	80	195	160	133	26	20	8х18	по запросу
2.5	100	230	190	158	28	22	8х22	по запросу
2.5	125	270	220	184	30	24	8х26	по запросу
2.5	150	300	250	212	30	24	8х26	по запросу
2.5	200	360	310	278	30	24	12х26	по запросу
2.5	250	425	370	335	32	26	12х30	по запросу
2.5	300	485	430	390	34	26	16х30	по запросу
