Металлорукав с арматурой «Фланец свободный с соединением внахлёст по стандарту ASME(ANSI) B16.5» (B2301)

Металлорукав с арматурой «Фланец свободный с соединением внахлёст по стандарту ASME(ANSI) B16.5» (B2301)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: В2301

Тип резьбы: Метрическая
Диаметр рукава: 16–300 мм

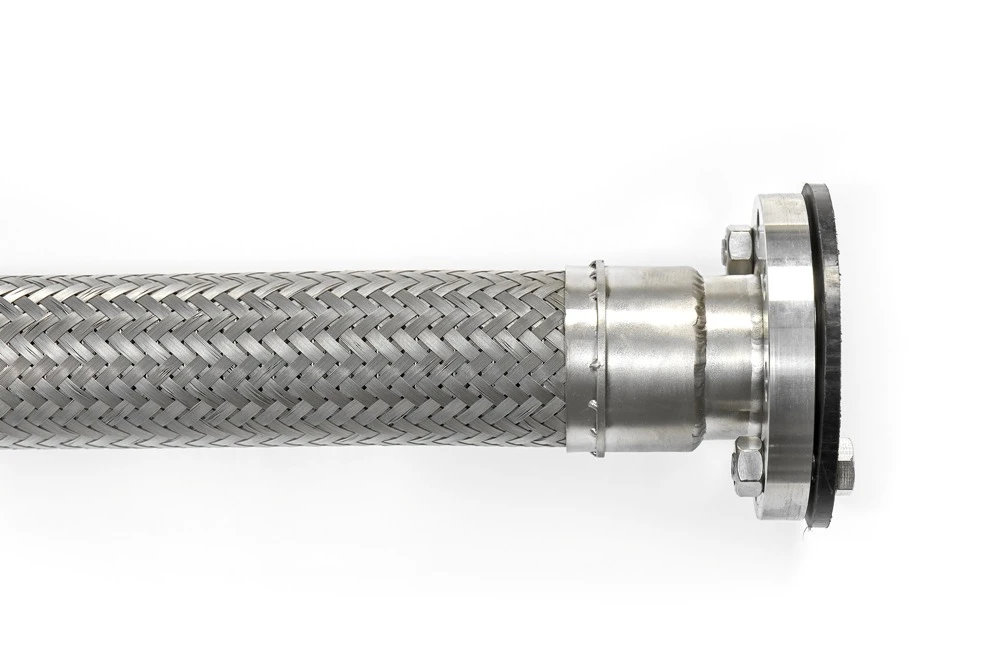

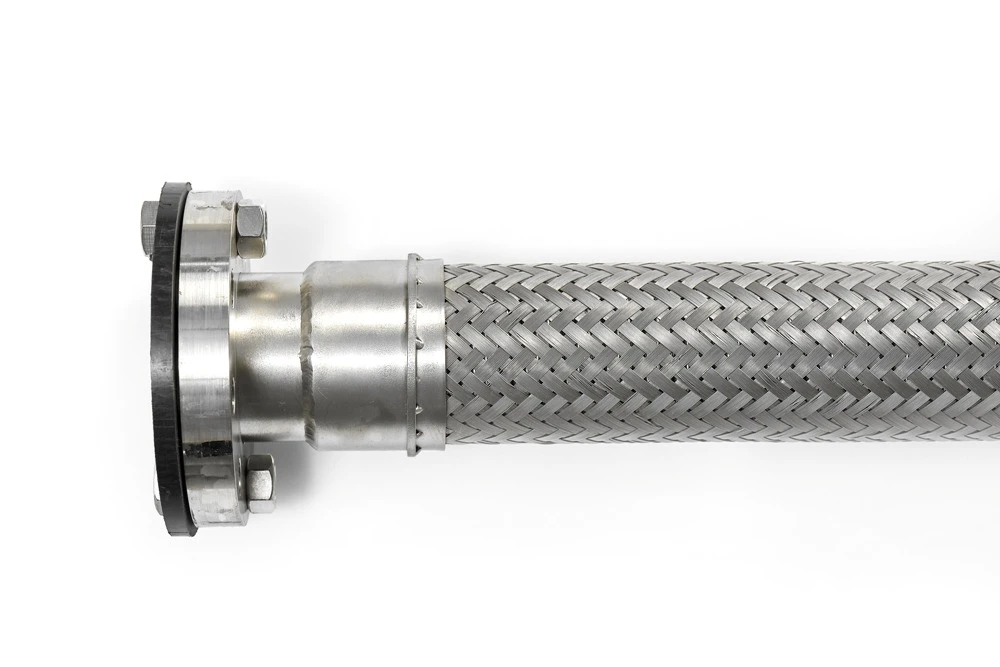

Металлорукав высокого давления с арматурой «Фланец свободный с соединением внахлёст по стандарту ASME/ANSI B16.5» артикула B2301 предназначен для создания удобных в обслуживании болтовых соединений в трубопроводных системах, эксплуатируемых с оборудованием североамериканского производства. Изделие изготавливается в строгом соответствии с американским стандартом ASME B16.5 (тип LJ — Lap Joint Flanges), что гарантирует полную совместимость с ответными фланцами и запорной арматурой зарубежных производителей. Конструкция свободного фланца, устанавливаемого внахлёст на отбортованную втулку или приварное кольцо, позволяет свободно вращать его вокруг оси рукава, что многократно упрощает процесс центровки болтовых отверстий и ускоряет монтаж на сложных участках трассы. Гибкий сильфон из нержавеющей стали эффективно компенсирует тепловые расширения, вибрации и монтажные перекосы, работая в диапазоне температур от -270°C до +600°C. Типоразмерный ряд охватывает условные диаметры от 16 до 300 мм с классами давления 150 и 300 (RF), что делает данный металлорукав оптимальным выбором для нефтегазовых объектов, LNG-терминалов и промышленных комплексов, требующих частого демонтажа и регулярного обслуживания узлов.

Стандарт, тип	Исполнение	Обозначение
ASME (ANSI) В16.5	RF,SM,SF,LM,LF, ST,SG,LT,LG,RJF	B2301- B2309
LJ (Lap Joint, Lapped Flange)	RF,SM,SF,LM,LF, ST,SG,LT,LG,RJF	B2301- B2309

Типоразмерный ряд металлорукавов базового исполнения с арматурой В2301 - Фланец свободный с соединением внахлёст по стандарту ASME (ANSI) B16.5

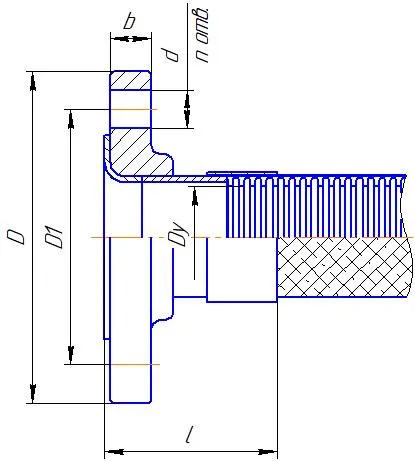

Класс	Dy (мм)	D (мм)	D1 (мм)	b (мм)	n отв. d	l (мм)
150	16	90	60.3	9.6	4х15.9	по запросу
150	20	100	69.9	11.2	4х15.9	по запросу
150	25	110	79.4	12.7	4х15.9	по запросу
150	32	115	88.9	14.3	4х15.9	по запросу
150	40	125	98.4	15.9	4х15.9	по запросу
150	50	150	120.7	17.5	4х19	по запросу
150	65	180	139.7	20.7	4х19	по запросу
150	80	190	152.4	22.3	4х19	по запросу
150	100	230	190.5	22.3	8х19	по запросу
150	125	255	215.9	22.3	8х22.2	по запросу
150	150	280	241.3	23.9	8х22.2	по запросу
150	200	345	298.5	27	8х22.2	по запросу
150	250	405	362	28.6	12х25.4	по запросу
150	300	485	341.8	30.2	12х25.4	по запросу
300	16	95	66.7	12.7	4x15.9	по запросу
300	20	115	82.6	14.3	4x19	по запросу
300	25	125	88.9	15.9	4x19	по запросу
300	32	135	98.4	17.5	4x19	по запросу
300	40	155	114.3	19.1	4x22.2	по запросу
300	50	165	127	20.7	8x19	по запросу
300	65	190	149.2	23.9	8x22.2	по запросу
300	80	210	168.3	27	8x22.2	по запросу
300	100	255	200	30.2	8x22.2	по запросу
300	125	280	235	33.4	8x22.2	по запросу
300	150	320	269.9	35	12x22.2	по запросу
300	200	380	330.2	39.7	12x25.4	по запросу
300	250	445	387.4	46.1	16x28.6	по запросу
300	300	520	450.8	49.3	16x31.7	по запросу
