Металлорукав "Ниппель плоский под прокладку с накидной гайкой метрической резьбы" (Г101)

Металлорукав "Ниппель плоский под прокладку с накидной гайкой метрической резьбы" (Г101)

Металлорукав "Ниппель плоский под прокладку с накидной гайкой метрической резьбы" (Г101)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Г101

Тип резьбы: Метрическая
Диаметр рукава: 6–50 мм

Металлорукав высокого давления с арматурой «Ниппель плоский под прокладку с накидной гайкой метрической резьбы» артикула Г101 предназначен для создания быстрых разъемных соединений в трубопроводных системах без применения сварки. Плоское уплотнение под прокладку и накидная гайка с метрической резьбой обеспечивают простой монтаж и многократную сборку-разборку без потери герметичности. Гибкий сильфон из нержавеющей стали эффективно компенсирует вибрации, тепловые расширения и монтажные перекосы, работая в диапазоне температур от -270°C до +600°C. Металлорукав активно применяется на участках, требующих периодического обслуживания, очистки и замены оборудования. Типоразмерный ряд охватывает условные диаметры от 6 до 50 мм, что делает его оптимальным выбором для систем водоснабжения, пневматики и промышленных трубопроводов.

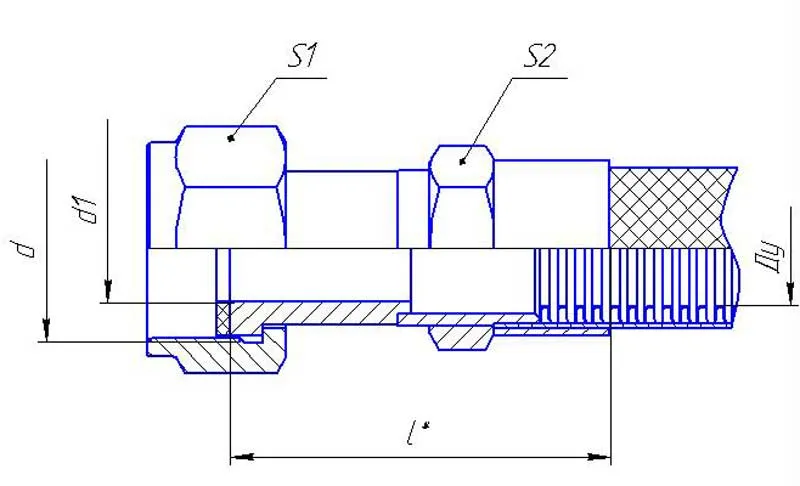

Типоразмерный ряд металлорукавов базового исполнения с арматурой Г101- Ниппель плоский под прокладку с накидной гайкой метрической резьбы

Dу	d	d1	S1	S2	l
6	М 14Х1.0	7.2	17	17	65
8	М 16Х1.5	9.5	22	17	65
10	М 18Х1.5	12.5	22	19	65
12	М 22Х1.5	13.5	27	22	65
16	М 27Х1.5	18.5	32	27	75
20	М 30Х1.5	21.5	36	32	75
25	М 38Х1.5	26.5	46	41	75
32	М 45Х1.5	34	50	46	80
40	М 52Х2.0	42	60	55	80
50	М 68Х2.0	52	75	65	85

Другая продукция

Металлорукав "Штуцер с конической резьбой R/BSPT" (Д101)

Металлорукав "Штуцер с конической резьбой R/BSPT" (Д101)

Металлорукав "Штуцер с конической резьбой R/BSPT" (Д101)

Металлорукав "Штуцер с конической резьбой К/NPT" (Д102)

Металлорукав "Штуцер с конической резьбой К/NPT" (Д102)

Металлорукав "Штуцер с конической резьбой К/NPT" (Д102)

Металлорукав "Штуцер с цилиндрической дюймовой резьбой" (Д201)

Металлорукав "Штуцер с цилиндрической дюймовой резьбой" (Д201)

Металлорукав "Штуцер с цилиндрической дюймовой резьбой" (Д201)

Металлорукав с арматурой «Штуцер с метрической резьбой» (Д301)

Металлорукав с арматурой «Штуцер с метрической резьбой» (Д301)

Металлорукав с арматурой «Штуцер с метрической резьбой» (Д301)

Металлорукав "Ниппель плоский под прокладку с накидной гайкой трубной цилиндрической резьбы" (Г201)

Металлорукав "Ниппель плоский под прокладку с накидной гайкой трубной цилиндрической резьбы" (Г201)

Металлорукав "Ниппель плоский под прокладку с накидной гайкой трубной цилиндрической резьбы" (Г201)

Металлорукав "Ниппель под наружный конус 74 градуса, накидная гайка с метрической резьбой" (Г301)

Металлорукав "Ниппель под наружный конус 74 градуса, накидная гайка с метрической резьбой" (Г301)

Металлорукав "Ниппель под наружный конус 74 градуса, накидная гайка с метрической резьбой" (Г301)

Металлорукав "Ниппель под наружный конус 74 градуса, накидная гайка с трубной резьбой" (Г401)

Металлорукав "Ниппель под наружный конус 74 градуса, накидная гайка с трубной резьбой" (Г401)

Металлорукав "Ниппель под наружный конус 74 градуса, накидная гайка с трубной резьбой" (Г401)

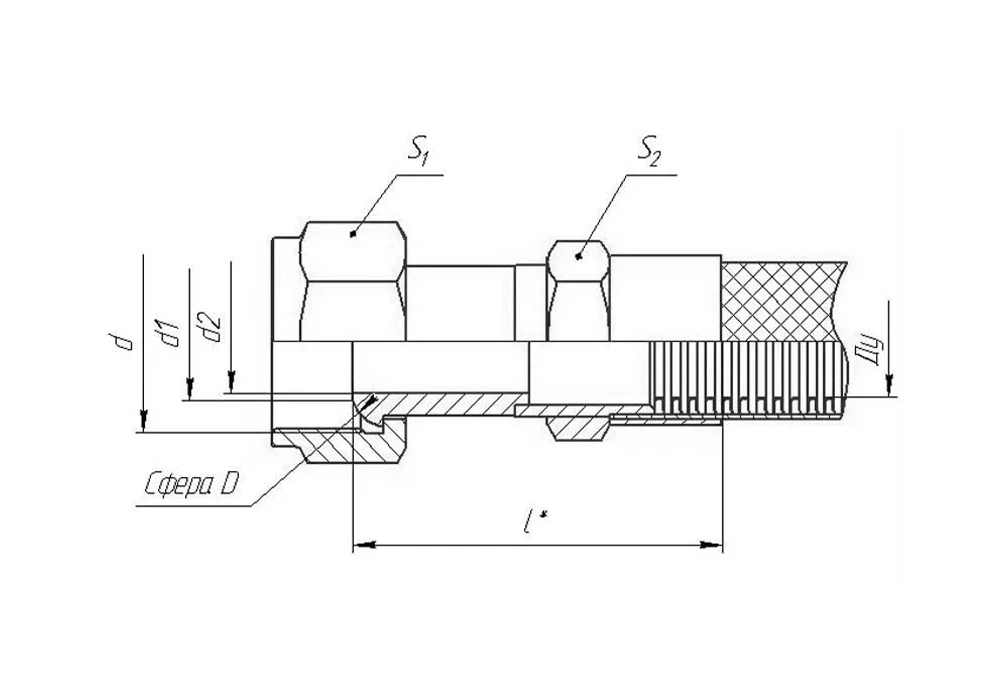

Металлорукав "Ниппель сферический, накидная гайка с метрической резьбой" (Г501)
