Металлорукав с арматурой «Фланец свободный на отортовке (втулке)» тип 03 ПО ГОСТ 33259-2015 (B401)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: В401

Тип резьбы: Метрическая
Диаметр рукава: 16–250 мм
Давление: 0,6–2,5 МПа

Металлорукав высокого давления с арматурой «Фланец свободный на отбортовке (втулке)» артикула B401 предназначен для создания надежных и экономичных болтовых соединений в трубопроводных системах. Изделие изготавливается в строгом соответствии с тип 03 по ГОСТ 33259-2015, что гарантирует полную совместимость с отечественной запорной арматурой и технологическим оборудованием. Конструктивной особенностью данного исполнения является установка свободного фланца на отбортованную втулку рукава, что позволяет использовать фланец из углеродистой стали при сохранении контактной поверхности из нержавеющей стали — это существенно снижает стоимость узла без потери эксплуатационных характеристик. Гибкий сильфон эффективно компенсирует тепловые расширения, вибрации и монтажные перекосы, работая в диапазоне температур от -270°C до +600°C. Типоразмерный ряд охватывает условные диаметры от 16 до 250 мм с рабочим давлением от 0,6 до 2,5 МПа, что делает данный металлорукав оптимальным выбором для систем водоснабжения, вентиляции, отопления и общепромышленных трубопроводов с возможностью быстрого монтажа и демонтажа.

Стандарт, тип	Исполнение	Обозначение
тип 03 по ГОСТ 33259-2015	Исполнение B дополнительные: A, С(L), D(М), E, F, J, K	B401- B409

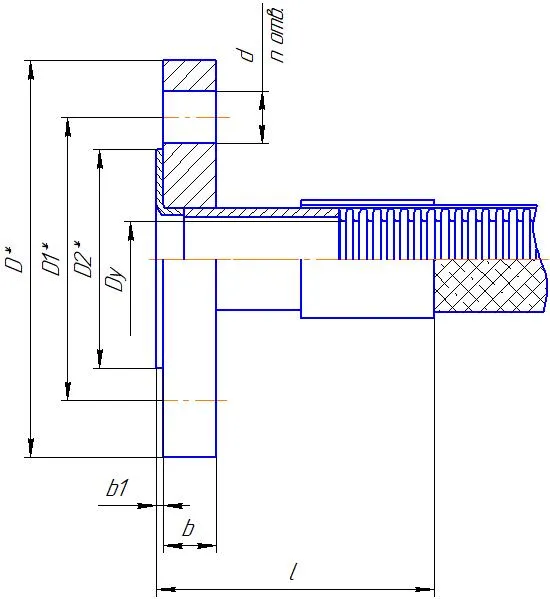

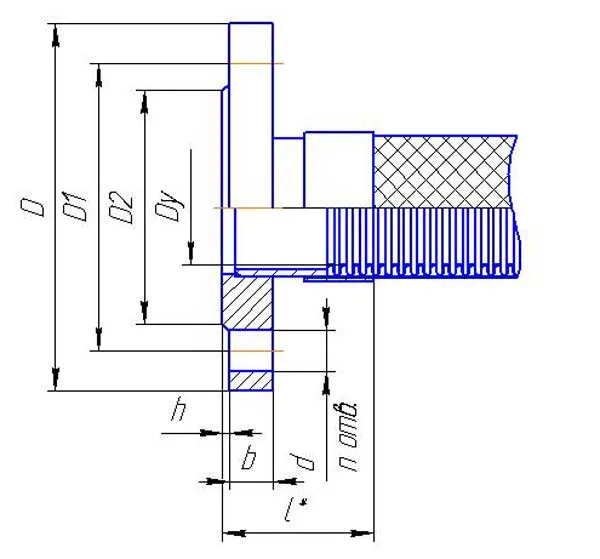

Типоразмерный ряд металлорукавов базового исполнения с арматурой В401 - фланец свободный на отбортовке (втулке)

Py (МПа)	Dy (мм)	D (мм)	D1 (мм)	D2 (мм)	b (мм)	b1 (мм)	n отв. d	l (мм)
0.6	16	80	55	40	12	по запросу	4х11	по запросу
0.6	20	90	65	50	14	по запросу	4х11	по запросу
0.6	25	100	75	60	14	по запросу	4х11	по запросу
0.6	32	120	90	70	16	по запросу	4х14	по запросу
0.6	40	130	100	80	16	по запросу	4х14	по запросу
0.6	50	140	110	90	16	по запросу	4х14	по запросу
0.6	65	160	130	110	16	по запросу	4х14	по запросу
0.6	80	190	160	128	18	по запросу	4х18	по запросу
0.6	100	210	170	148	18	по запросу	4х18	по запросу
0.6	125	240	200	178	20	по запросу	4х18	по запросу
0.6	150	265	225	202	20	по запросу	8х18	по запросу
0.6	200	320	280	258	22	по запросу	-	по запросу
0.6	250	-	-	-	-	по запросу	-	по запросу
1.0	16	95	65	47	14	по запросу	4х14	по запросу
1.0	20	105	75	58	16	по запросу	4х14	по запросу
1.0	25	115	85	68	16	по запросу	4х14	по запросу
1.0	32	140	100	78	18	по запросу	4х18	по запросу
1.0	40	150	110	88	18	по запросу	4х18	по запросу
1.0	50	165	125	102	20	по запросу	4х18	по запросу
1.0	65	185	145	122	20	по запросу	4х18	по запросу
1.0	80	200	160	138	20	по запросу	8х18	по запросу
1.0	100	220	180	158	22	по запросу	8х18	по запросу
1.0	125	250	210	184	22	по запросу	8х18	по запросу
1.0	150	285	240	212	24	по запросу	8х22	по запросу
1.0	200	340	295	268	24	по запросу	8х22	по запросу
1.0	250	395	350	320	26	по запросу	12х22	по запросу
1.6	16	95	65	47	14	по запросу	4х14	по запросу
1.6	20	105	75	58	16	по запросу	4х14	по запросу
1.6	25	115	85	68	16	по запросу	4х14	по запросу
1.6	32	140	100	78	18	по запросу	4х18	по запросу
1.6	40	150	110	88	18	по запросу	4х18	по запросу
1.6	50	160	125	102	20	по запросу	4х18	по запросу
1.6	65	185	145	122	20	по запросу	8х18	по запросу
1.6	80	200	160	133	20	по запросу	8х18	по запросу
1.6	100	220	180	158	22	по запросу	8х18	по запросу
1.6	125	250	210	184	22	по запросу	8х18	по запросу
1.6	150	285	240	212	24	по запросу	8х22	по запросу
1.6	200	340	295	268	26	по запросу	12х22	по запросу
1.6	250	405	355	320	29	по запросу	12х26	по запросу
2.5	16	95	65	47	14	по запросу	4х14	по запросу
2.5	20	105	75	58	16	по запросу	4х14	по запросу
2.5	25	115	85	68	16	по запросу	4х14	по запросу
2.5	32	140	100	78	18	по запросу	4х18	по запросу
2.5	40	150	110	88	18	по запросу	4х18	по запросу
2.5	50	165	125	102	20	по запросу	4х18	по запросу
2.5	65	185	145	122	22	по запросу	8х18	по запросу
2.5	80	200	160	138	24	по запросу	8х18	по запросу
2.5	100	235	190	158	26	по запросу	8х22	по запросу
2.5	125	270	220	184	28	по запросу	8х26	по запросу
2.5	150	300	250	212	30	по запросу	8х26	по запросу
2.5	200	360	310	278	32	по запросу	12х26	по запросу
2.5	250	425	370	335	35	по запросу	12х30	по запросу
