Металлорукава с арматурой «Фланец приварной встык (воротниковый)» по ГОСТ 12821-80/тип 11 по ГОСТ 33259-2015 (B201)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: В201

Тип резьбы: Метрическая
Диаметр рукава: 16–300 мм
Давление: 0,6–4,0 МПа

Металлорукав высокого давления с арматурой «Фланец приварной встык (воротниковый)» артикула B201 предназначен для создания максимально прочных и надежных болтовых соединений в ответственных трубопроводных системах. Изделие изготавливается в строгом соответствии с требованиями ГОСТ 12821-80 и тип 11 по ГОСТ 33259-2015, что гарантирует полную совместимость с отечественной трубопроводной арматурой и оборудованием. Конструкция воротникового фланца, привариваемого встык, обеспечивает повышенную механическую прочность узла, а гибкий сильфон эффективно компенсирует тепловые расширения, вибрации и монтажные перекосы. Металлорукав активно применяется в нефтегазовой, химической и энергетической отраслях для безопасной транспортировки жидких и газообразных сред при температурах от -270°C до +600°C. Типоразмерный ряд охватывает условные диаметры от 16 до 300 мм с рабочим давлением до 4,0 МПа, позволяя подобрать оптимальную конфигурацию для систем с высокими эксплуатационными нагрузками.

Стандарт, тип	Исполнение	Обозначение
ГОСТ 12821-80	базовое: 1 дополнительные: 2, 3, 4 (8), 5(9), 6, 7	B201- B209
тип 11 по ГОСТ 33259-2015	базовое: B дополнительные: A, С(L), D(М), E, F, J, K	B201- B209

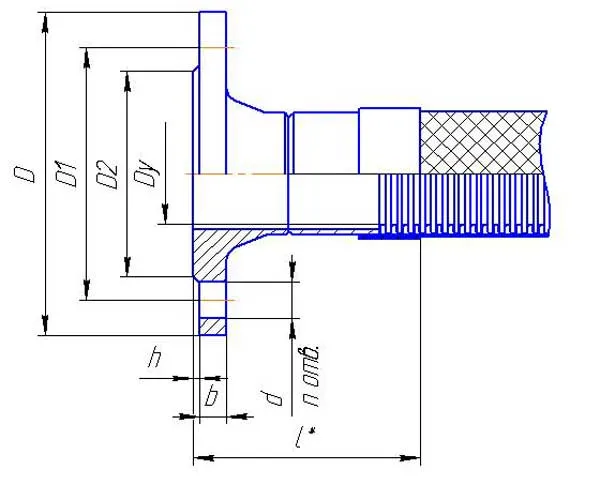

Типоразмерный ряд металлорукавов базового исполнения с арматурой В201- фланец приварной встык (воротниковый)

Py, МПа	Dy (мм)	D (мм)	D1 (мм)	D2 (мм)	b (мм)	h (мм)	n отв. d	l (мм)
0.6	16	80	55	40	10	2	4х11	по запросу
0.6	20	90	65	50	10	2	4х11	по запросу
0.6	25	100	75	60	12	2	4х11	по запросу
0.6	32	120	90	70	12	2	4х14	по запросу
0.6	40	130	100	80	12	3	4х14	по запросу
0.6	50	140	110	90	12	3	4х14	по запросу
0.6	65	160	130	100	12	3	4х14	по запросу
0.6	80	185	150	128	13	3	4х18	по запросу
0.6	100	205	170	148	13	3	4х18	по запросу
0.6	125	235	200	178	15	3	8х18	по запросу
0.6	150	260	225	202	15	3	8х18	по запросу
0.6	200	315	280	258	17	3	8х18	по запросу
0.6	250	370	335	312	18	3	12х18	по запросу
0.6	300	435	395	365	18	4	12x22	по запросу
1.0	16	95	65	47	10	2	4х14	по запросу
1.0	20	105	75	58	12	2	4х14	по запросу
1.0	25	115	85	68	12	2	4х14	по запросу
1.0	32	135	100	78	13	2	4х18	по запросу
1.0	40	145	110	88	13	3	4х18	по запросу
1.0	50	160	125	102	13	3	4х18	по запросу
1.0	65	180	145	122	15	3	4х18	по запросу
1.0	80	195	160	133	15	3	8х18	по запросу
1.0	100	215	180	158	17	3	8х18	по запросу
1.0	125	245	210	184	19	3	8х18	по запросу
1.0	150	280	240	212	19	3	8х22	по запросу
1.0	200	335	295	268	19	3	8х22	по запросу
1.0	250	390	350	320	21	3	12х22	по запросу
1.0	300	440	400	370	22	4	12х22	по запросу
1.6	16	95	65	47	12	2	4х14	по запросу
1.6	20	105	75	58	12	2	4х14	по запросу
1.6	25	115	85	68	12	2	4х14	по запросу
1.6	32	135	100	78	13	2	4х18	по запросу
1.6	40	145	110	88	13	3	4х18	по запросу
1.6	50	160	125	102	13	3	4х18	по запросу
1.6	65	180	145	122	15	3	4х18	по запросу
1.6	80	195	160	133	17	3	8х18	по запросу
1.6	100	215	180	158	17	3	8х18	по запросу
1.6	125	245	210	184	19	3	8х18	по запросу
1.6	150	280	240	212	19	3	8х22	по запросу
1.6	200	335	295	268	21	3	12х22	по запросу
1.6	250	405	355	320	23	3	12х26	по запросу
1.6	300	460	410	370	24	4	12х26	по запросу
2.5	16	95	65	47	14	2	4х14	по запросу
2.5	20	105	75	58	14	2	4х14	по запросу
2.5	25	115	85	68	14	2	4х14	по запросу
2.5	32	135	100	78	16	2	4х18	по запросу
2.5	40	145	110	88	16	3	4х18	по запросу
2.5	50	160	125	102	17	3	4х18	по запросу
2.5	65	180	145	122	19	3	8х18	по запросу
2.5	80	195	160	133	19	3	8х18	по запросу
2.5	100	230	190	158	21	3	8х22	по запросу
2.5	125	270	220	184	23	3	8х26	по запросу
2.5	150	300	250	212	25	3	8х26	по запросу
2.5	200	360	310	278	27	3	12х26	по запросу
2.5	250	425	370	335	29	3	12х30	по запросу
2.5	300	485	430	390	32	4	16x30	по запросу
4.0	16	95	65	47	14	2	4х14	по запросу
4.0	20	105	75	58	14	2	4х14	по запросу
4.0	25	115	85	68	14	2	4х14	по запросу
4.0	32	135	100	78	16	2	4х18	по запросу
4.0	40	145	110	88	16	3	4х18	по запросу
4.0	50	160	125	102	17	3	4х18	по запросу
4.0	65	180	145	122	19	3	8х18	по запросу
4.0	80	195	160	133	21	3	8х18	по запросу
4.0	100	230	190	158	23	3	8х22	по запросу
4.0	125	-	-	-	-	-	-	по запросу
4.0	150	-	-	-	-	-	-	по запросу
4.0	200	-	-	-	-	-	-	по запросу
4.0	250	-	-	-	-	-	-	по запросу
4.0	300	-	-	-	-	-	-	по запросу
