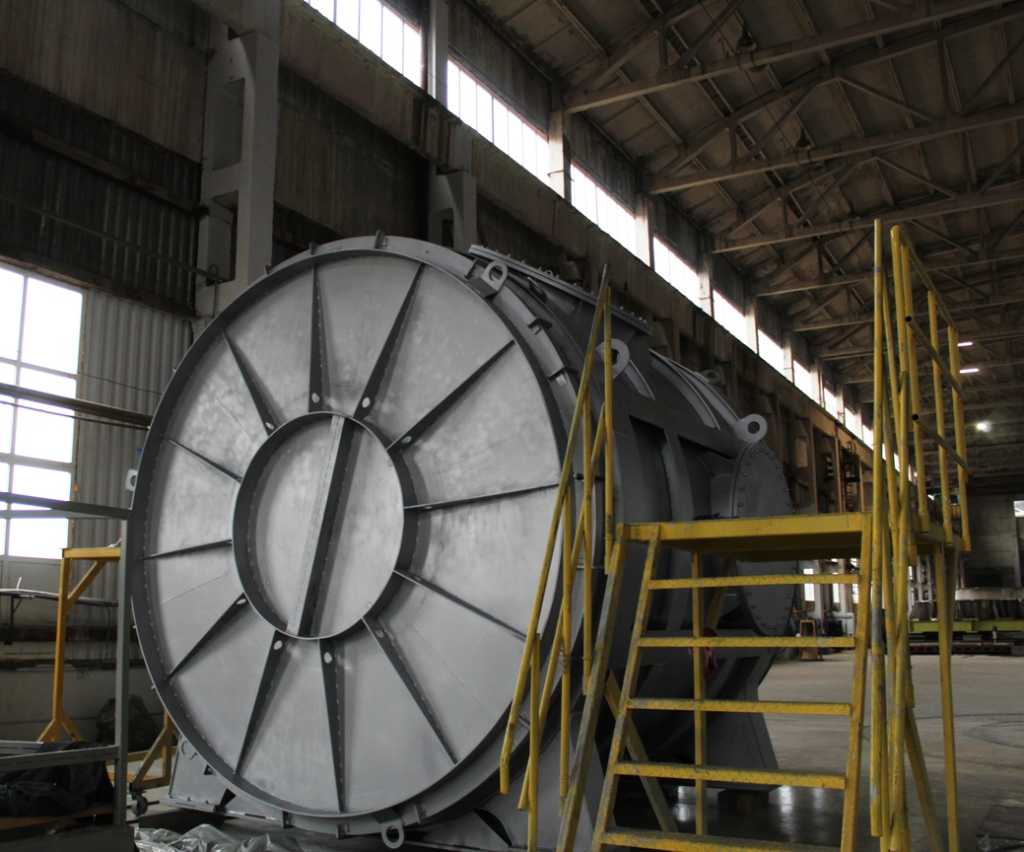

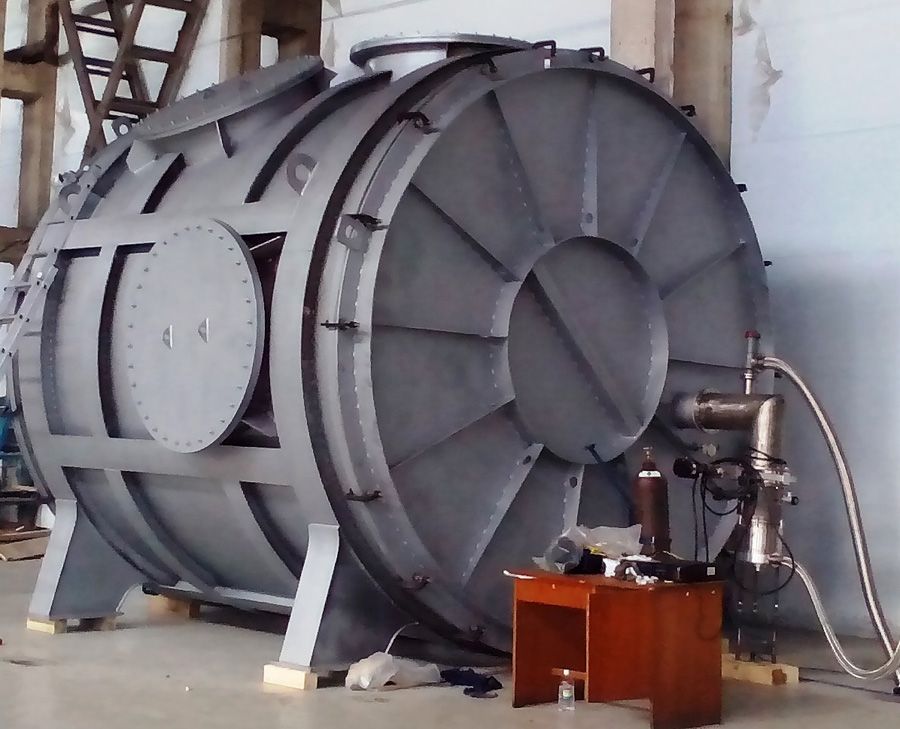

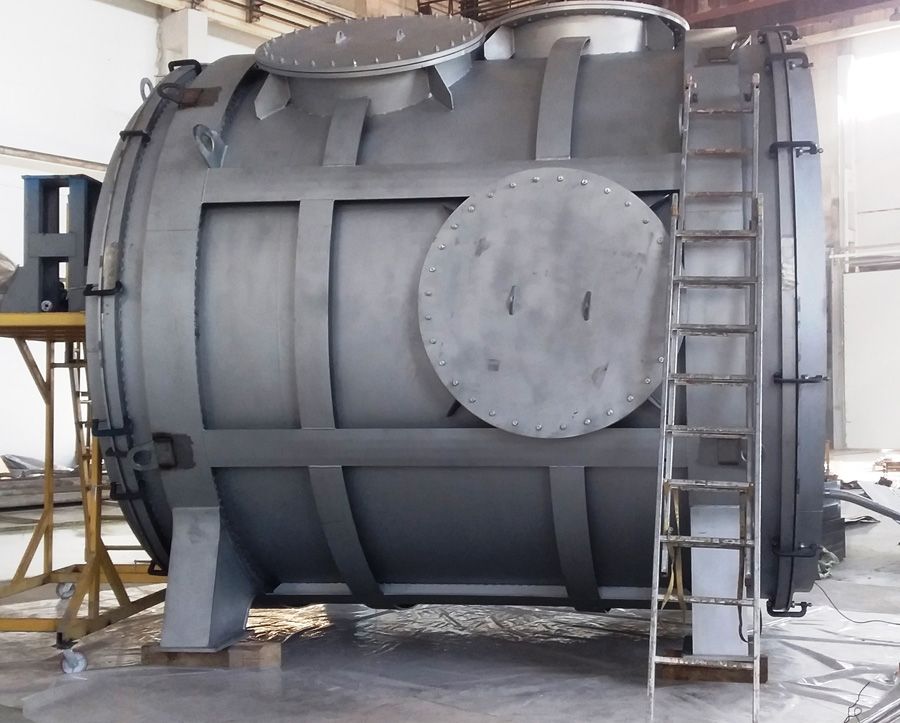

Вакуумная камера ПС-45

Компания ООО «НПО «ГКМП» производит промышленное вакуумное оборудование специального назначения. Подбираем решения под любой уровень бюджета и сложности. Решаем сложные задачи по разработке, производству и внедрению комплексных систем под конкретные задачи.

Изготовление вакуумных камер

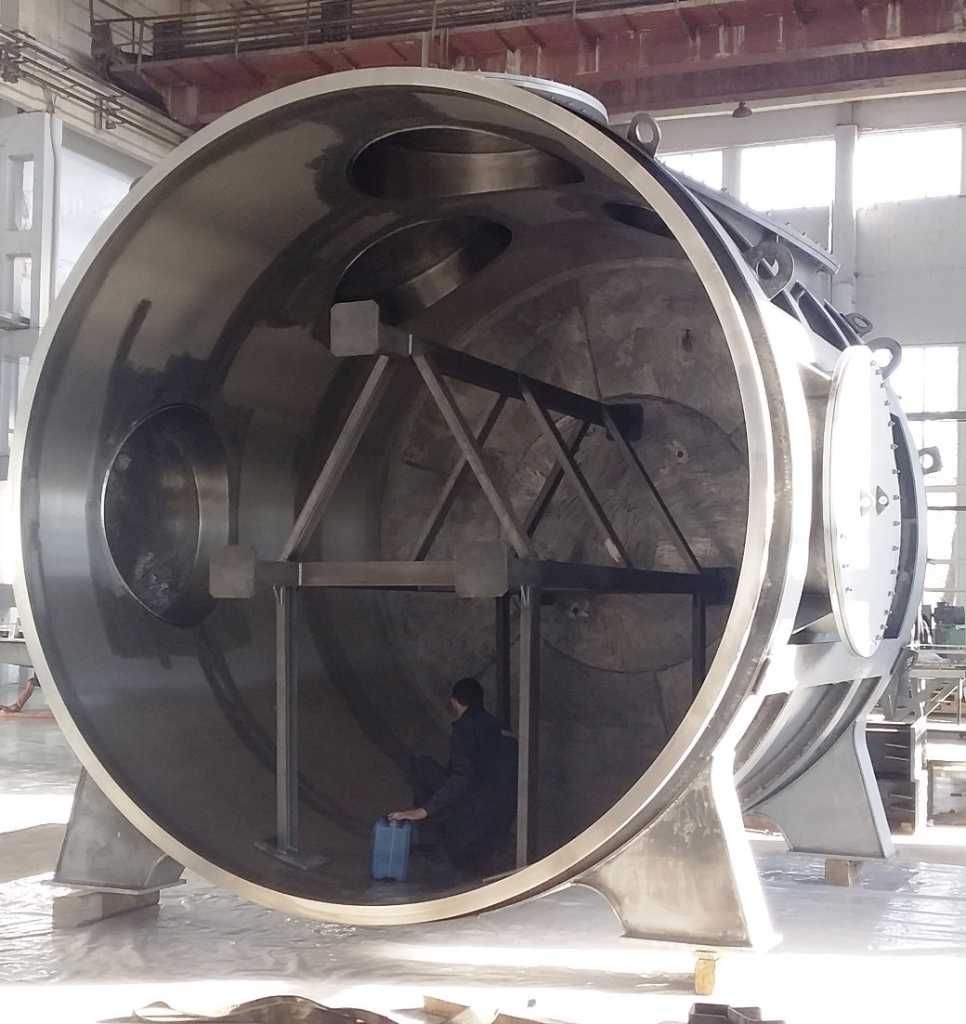

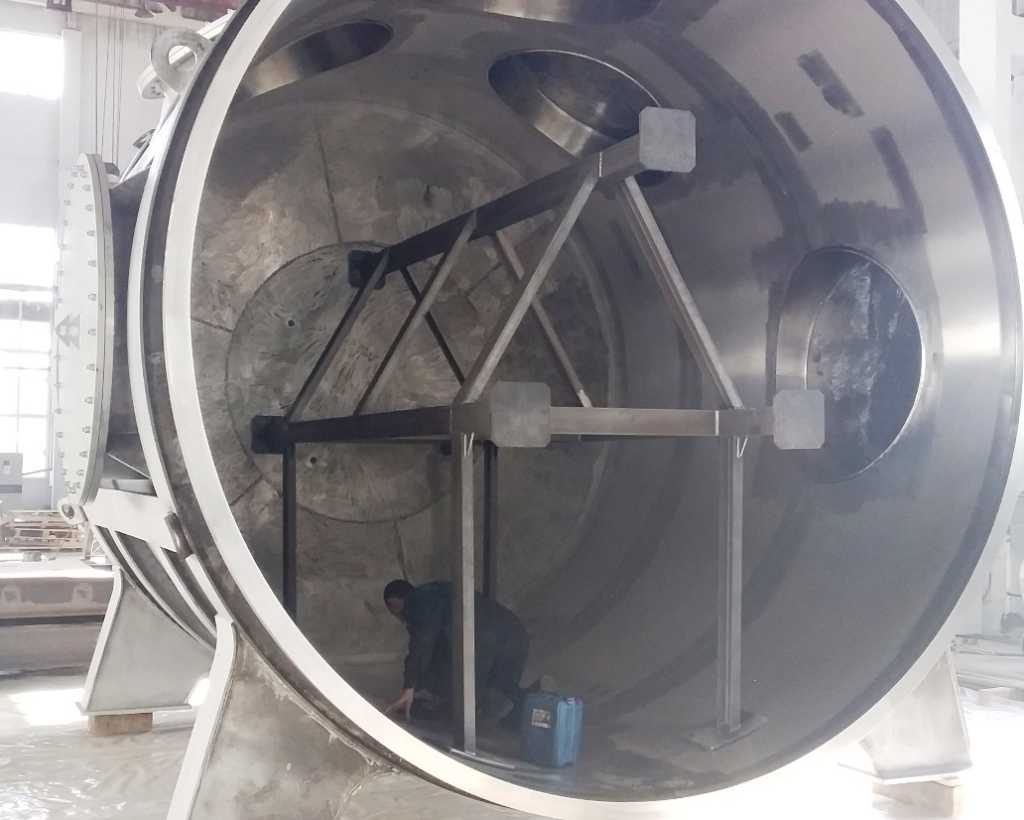

Работу по подготовке предложения, как и во всех наших разработках, мы начинаем с четкого понимания того, как будет использоваться Ваша камера и какие процессы должны быть выполнены внутри нее. Наши инженеры разрабатывают специальную внутрикамерную оснастку для размещения больших объектов как по массе, так и по габаритам.

При проектировании вакуумной камеры ключевыми для нас являются следующие моменты: подходящий размер, форма, дизайн, удобство эксплуатации и при этом эффективное использование рабочей зоны и оптимизация производства.

По размерам камера должна быть приближена к испытуемому изделию. Технологические особенности, используемые ООО «НПО «ГКМП» и принцип: «не изделие на станок, а станок на изделие…» позволяют изготавливать узлы камер и камеры практически любых размеров и геометрии.

По геометрическим параметрам камеры зависят от веса испытуемого изделия и могут быть цилиндрические, прямоугольные, сборные из нескольких отсеков, вертикальные горизонтальные одно дверные, проходные, с вертикальной и фронтальной загрузкой. Оптимальное разбиение на составные части, пригодные для транспортировки, наличие собственного автотранспортного подразделения и организация перевозки крупногабаритного изделия по дорогам общего назначения являются залогом гарантированной доставки изделия к месту его монтажа на территории заказчика.

Опытные инженеры и проектировщики разработают всю необходимую проектно-сметную документацию.

Вакуумная камера — это основа испытательного комплекса. От ее габаритов, геометрии, надежности механических узлов, качества материалов, из которого она изготовлена, зависят возможности испытания в целом.

При изготовлении камер ООО «НПО «ГКМП» имеет следующие преимущества:

• Использование полированного материала для изготовления корпуса камеры (Ra=0.8…1.2 мкм) с толщиной листа до 30 мм и толщиной фланцев 300 мм, сварные швы не хуже Rа=2.5 мкм
• Поузловое изготовление отдельных частей камеры, окончательная сборка и финишная обработка стыков и фланцев камеры на площадке Заказчика
• Возможность проведения технологической операции «отпуск», «старение» в вакуумной печи с габаритами садки диаметром 6500 мм, высотой 4000 мм при температуре до 1250°С
• Возможность проведения «Вибрационного отпуска» металлоконструкции готовой камеры с помощью механических вибраторов

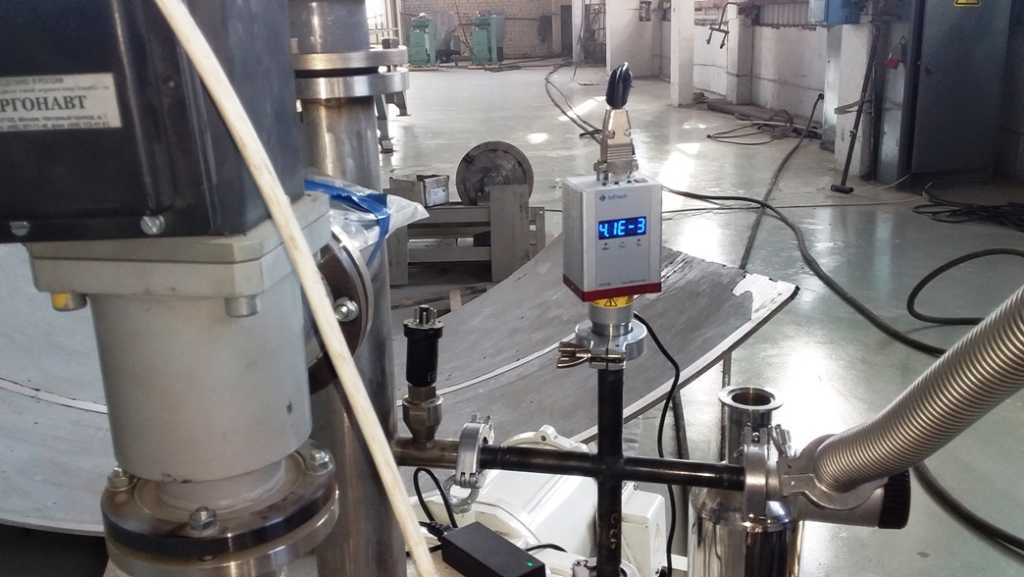

• 100% контроль сварных швов и уплотнений с помощью капиллярного, масспектрометрического, ультразвукового, рентгеновского контроля (по требованию заказчика)

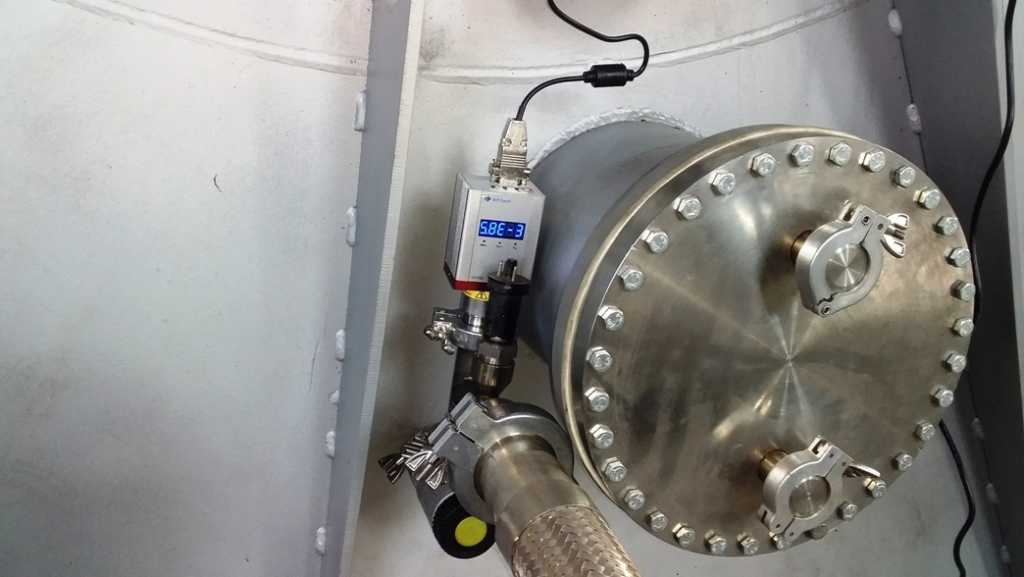

• Для гарантированного обеспечения герметичности при циклическом открывании - закрывании технологических дверей и люков камеры используется многорядное уплотнение фланцев с откачкой атмосферы между ними
• Автоматическое, точное и плавное открывание дверей, крышек и люков
