Металлорукав с арматурой «Фланец приварной встык (воротниковый) по стандартам DIN/EN» (B1201)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: В1201

Тип резьбы: Метрическая
Диаметр рукава: 16–250 мм
Давление: 0,6–2,5 МПа

Металлорукав высокого давления с арматурой «Фланец приварной встык (воротниковый) по стандартам DIN/EN» артикула B1201 предназначен для создания максимально прочных и надежных болтовых соединений в трубопроводных системах, эксплуатируемых с импортным оборудованием. Изделие изготавливается в строгом соответствии с европейскими стандартами EN 1092-1 (тип 11) и DIN, что гарантирует полную совместимость с фланцевыми узлами и запорной арматурой зарубежных производителей. Конструкция воротникового фланца, привариваемого встык, обеспечивает повышенную механическую прочность узла, а гибкий сильфон из нержавеющей стали эффективно компенсирует тепловые расширения, вибрации и монтажные перекосы. Металлорукав активно применяется в нефтегазовой, химической и энергетической отраслях для безопасной транспортировки жидких и газообразных сред при температурах от -270°C до +600°C и давлениях до 2,5 МПа. Типоразмерный ряд охватывает условные диаметры от 16 до 250 мм, позволяя подобрать оптимальную конфигурацию для интеграции в современные промышленные комплексы европейского стандарта.

Стандарт, тип	Исполнение	Обозначение
EN 1092-1 тип 11	базовое: B дополнительные: A, C, D, E, F, G, H	B1201-В1207

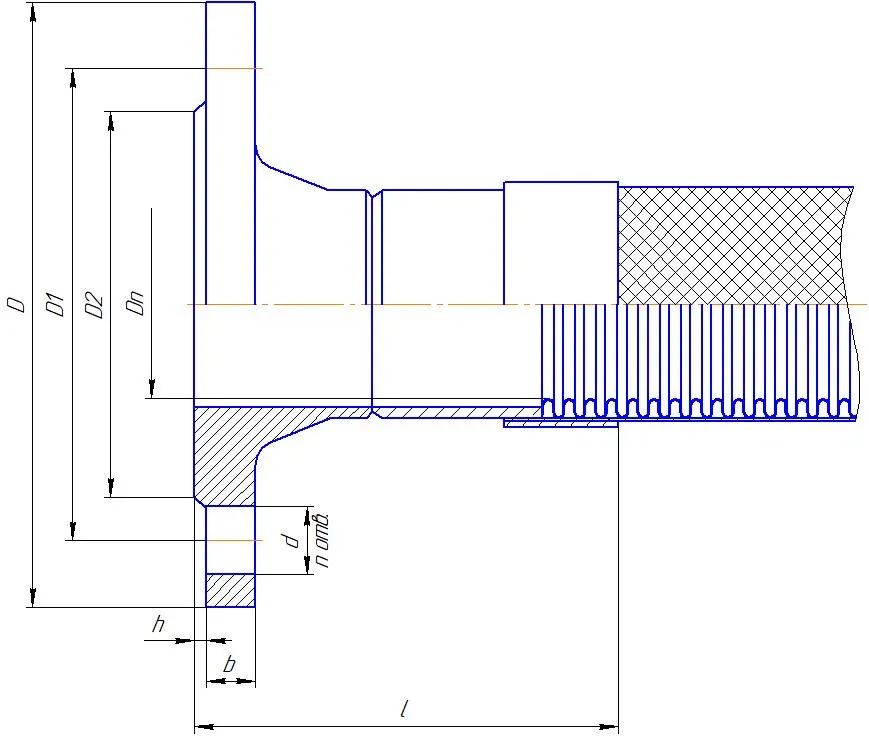

Типоразмерный ряд металлорукавов базового исполнения с арматурой - фланец приварной встык (воротниковый) по стандартам DIN/EN

Py (МПа)	Dy (мм)	D (мм)	D1 (мм)	D2 (мм)	b (мм)	h (мм)	n отв. d	l (мм)
0.6	16	80	55	40	12	2	4х11	105
0.6	20	90	65	50	14	2	4х11	107
0.6	25	100	75	60	14	2	4х11	107
0.6	32	120	90	70	14	2	4х14	110
0.6	40	130	100	80	14	3	4х14	113
0.6	50	140	110	90	14	3	4х14	113
0.6	65	160	130	110	14	3	4х14	118
0.6	80	190	150	128	16	3	4х18	120
0.6	100	210	170	148	16	3	4х18	131
0.6	125	240	200	178	18	3	8х18	133
0.6	150	265	225	202	18	3	8х18	151
0.6	200	320	280	258	20	3	8х18	158
0.6	250	375	335	312	22	3	12х18	178
1.0	16	95	65	45	14	2	4х14	110
1.0	20	105	75	58	16	2	4х14	113
1.0	25	115	85	68	16	2	4х14	115
1.0	32	140	100	78	16	2	4х18	117
1.0	40	150	110	88	16	3	4х18	120
1.0	50	165	125	102	18	3	4х18	120
1.0	65	185	145	122	18	3	4х18	128
1.0	80	200	160	138	20	3	8х18	130
1.0	100	220	180	158	20	3	8х18	141
1.0	125	250	210	188	22	3	8х18	150
1.0	150	285	240	212	22	3	8х22	165
1.0	200	340	295	268	24	3	8х22	166
1.0	250	395	350	320	26	3	12х22	193
1.6	16	95	65	45	14	2	4х14	110
1.6	20	105	75	58	16	2	4х14	113
1.6	25	115	85	68	16	2	4х14	115
1.6	32	140	100	78	16	2	4х18	117
1.6	40	150	110	88	16	3	4х18	120
1.6	50	165	125	102	16	3	4х18	123
1.6	65	185	145	122	18	3	8х18	130
1.6	80	200	160	138	20	3	8х18	133
1.6	100	220	180	158	20	3	8х18	143
1.6	125	250	210	188	22	3	8х18	150
1.6	150	285	240	212	22	3	8х22	165
1.6	200	340	295	268	24	3	12х22	166
1.6	250	405	355	320	26	3	12х26	193
2.5	16	95	65	47	16	2	4х14	110
2.5	20	105	75	58	18	2	4х14	111
2.5	25	115	85	68	18	2	4х14	113
2.5	32	140	100	78	18	2	4х18	120
2.5	40	150	110	88	18	3	4х18	123
2.5	50	165	125	102	20	3	4х18	123
2.5	65	185	145	122	22	3	8х18	133
2.5	80	200	160	133	24	3	8х18	135
2.5	100	235	190	158	24	3	8х22	151
2.5	125	270	220	184	26	3	8х26	158
2.5	150	300	250	212	28	3	8х26	176
2.5	200	360	310	278	30	3	12х26	183
2.5	250	425	370	335	32	3	12х30	203
