Металлорукав с арматурой «Фланец приварной встык (воротниковый) по стандарту ASME(ANSI) B16.5» (B2201)

Металлорукав с арматурой «Фланец приварной встык (воротниковый) по стандарту ASME(ANSI) B16.5» (B2201)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: В2201

Тип резьбы: Метрическая
Диаметр рукава: 16–300 мм

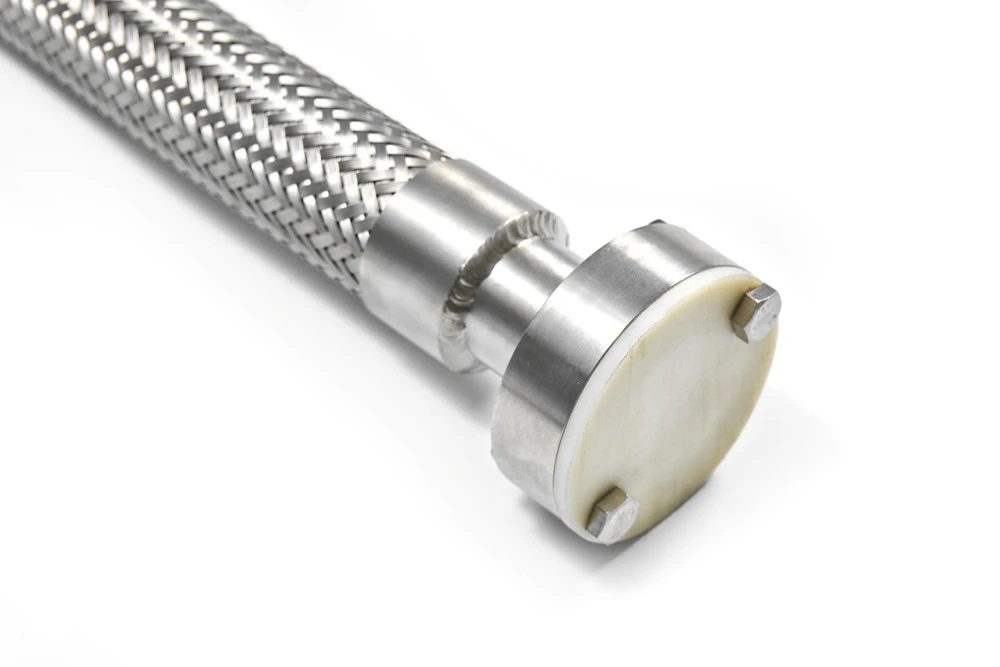

Металлорукав высокого давления с арматурой «Фланец приварной встык (воротниковый) по стандарту ASME/ANSI B16.5» артикула B2201 предназначен для создания максимально прочных и надежных болтовых соединений в трубопроводных системах, эксплуатируемых с импортным оборудованием североамериканского производства. Изделие изготавливается в строгом соответствии с американским стандартом ASME B16.5 (тип WN — Welding Neck Flanges), что гарантирует полную совместимость с фланцевыми узлами и запорной арматурой зарубежных производителей. Конструкция воротникового фланца, привариваемого встык, обеспечивает повышенную механическую прочность узла, а гибкий сильфон из нержавеющей стали эффективно компенсирует тепловые расширения, вибрации и монтажные перекосы. Металлорукав активно применяется в нефтегазовой, химической и энергетической отраслях, в том числе на объектах LNG-терминалов, для безопасной транспортировки жидких и газообразных сред при температурах от -270°C до +600°C. Типоразмерный ряд охватывает условные диаметры от 16 до 300 мм с классами давления 150 и 300 (RF), позволяя подобрать оптимальную конфигурацию для интеграции в современные промышленные комплексы американского стандарта.

Стандарт, тип	Исполнение	Обозначение
ASME (ANSI) В16.5	RF,SM,SF,LM,LF, ST,SG,LT,LG,RJF	B2201- B2209
WN (Welding Neck Flanges)	RF,SM,SF,LM,LF, ST,SG,LT,LG,RJF	B2201- B2209

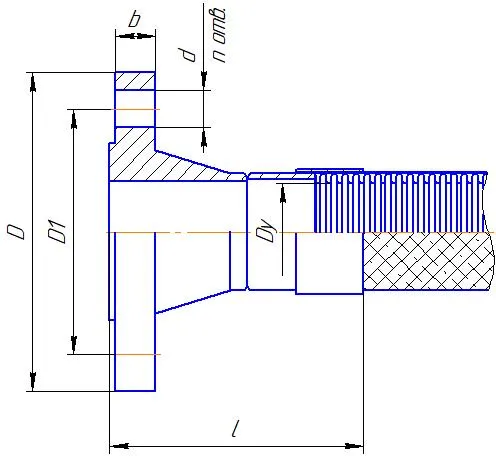

Типоразмерный ряд металлорукавов базового исполнения с арматурой В2201 - Фланец приварной встык (воротниковый) по стандарту ASME (ANSI) B16.5

Py (МПа)	Dy (мм)	D (мм)	D1 (мм)	n отв. d	D2, b, b1, l (мм)
0.6	40	130	100	4x14	по запросу
0.6	50	140	110	4x14	по запросу
0.6	65	160	130	4x14	по запросу
0.6	80	190	150	4x18	по запросу
0.6	100	210	170	4x18	по запросу
0.6	125	240	200	8x18	по запросу
0.6	150	265	225	8x18	по запросу
0.6	200	320	280	8x18	по запросу
0.6	250	375	335	12x18	по запросу
1.0	40	150	110	4x18	по запросу
1.0	50	165	125	4x18	по запросу
1.0	65	185	145	4x18	по запросу
1.0	80	200	160	8x18	по запросу
1.0	100	220	180	8x18	по запросу
1.0	125	250	210	8x18	по запросу
1.0	150	285	240	8x22	по запросу
1.0	200	340	295	8x22	по запросу
1.0	250	395	350	12x22	по запросу
2.5	40	150	110	4x18	по запросу
2.5	50	165	125	4x18	по запросу
2.5	65	185	145	8x18	по запросу
2.5	80	200	160	8x18	по запросу
2.5	100	235	190	8x22	по запросу
2.5	125	270	220	8x26	по запросу
2.5	150	300	250	8x26	по запросу
2.5	200	360	310	12x26	по запросу
2.5	250	425	370	12x30	по запросу
