БРС с камлоками (Б101-Б104 и БМ101-БМ104)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Б101-Б104 И БМ101-БМ104

Камлоки - это быстроразъемные соединения (БРС), предназначенные для быстрой стыковки рукавов между собой, или для их присоединения к резервуарам, системам перекачки жидкостей, а также различным видам промышленного оборудования. Включают штуцеры (типы E, A, F), муфты (типы C, D, B) и заглушки. Диаметры 15–150 мм.

Тип резьбы: Метрическая
Диаметр рукава: 15–150 мм

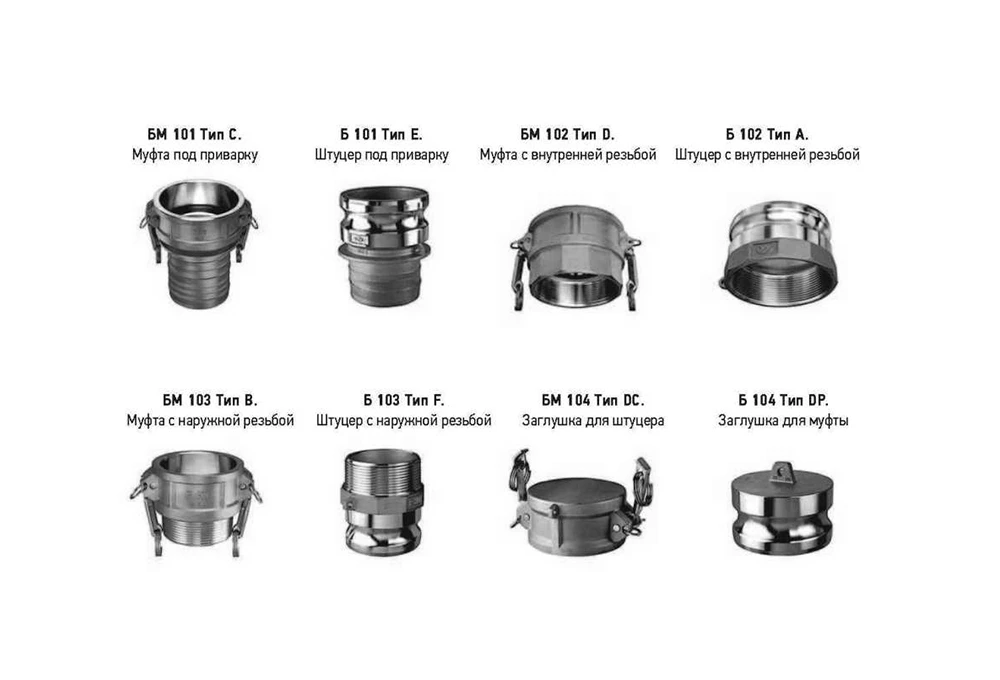

Б101. Металлорукав быстроразъемный штуцер под приварку. (Тип E)
БМ101. Металлорукав быстроразъемный муфта под приварку. (Тип С)
Б102. Металлорукав быстроразъемный штуцер с внутренней резьбой. (Тип А)
БМ102. Металлорукав быстроразъемный муфта с внутренней резьбой. (Тип D)
Б103. Металлорукав быстроразъемный штуцер с наружной резьбой. (Тип F)
БМ103. Металлорукав быстроразъемный муфта с наружной резьбой. (Тип B)
Б104. Металлорукав быстроразъемный заглушка для муфты. (Тип DР)
БМ104. Металлорукав быстроразъемный заглушка для штуцера. (Тип DC)

Dy* мм	БМ101, Муфта (тип С, длинна, мм)	Б101, Штуцер (тип Е, длинна, мм)	БМ102, Муфта (тип D, длинна, мм)	Б102, Штуцер (тип А, длинна, мм)	БМ103, Муфта (тип B, длинна, мм)	Б103, Штуцер (тип F, длинна, мм)	БМ104, Заглушка (тип DC, длинна, мм)	Б104, Заглушка (тип DP, длинна, мм)
15	85	80	42.5	35	43.5	50	30.5	35
20	85	80	46.5	34.5	44.5	50.5	31	35.5
25	95	90	54.5	42.5	52.5	60.5	36.5	44
32	110	100	64.5	52	62.5	74	45.5	50
40	110	100	68	54	66	76	47.5	54
50	120	110	77.5	61	75	86	54	62
65	125	120	81	80	79	93.5	55.5	65
80	130	125	85	69	83	100	57.5	68
100	135	130	87.5	71.5	87.5	106	58	69
125	187	196	102	86	102	121	94	80
150	214	220	118	95	118	130	112	98
