Стандартное исполнение под приварку удлиненного исполнения (A201)

Стандартное исполнение под приварку удлиненного исполнения (A201)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: A201

Металлорукав под приварку удлиненного исполнения. Идеален для монтажа в труднодоступных местах. Устойчивость к температурам от -270°C до +600°C.

Тип резьбы: Метрическая
Диаметр рукава: 6–250 мм
Давление до 28 МПа.

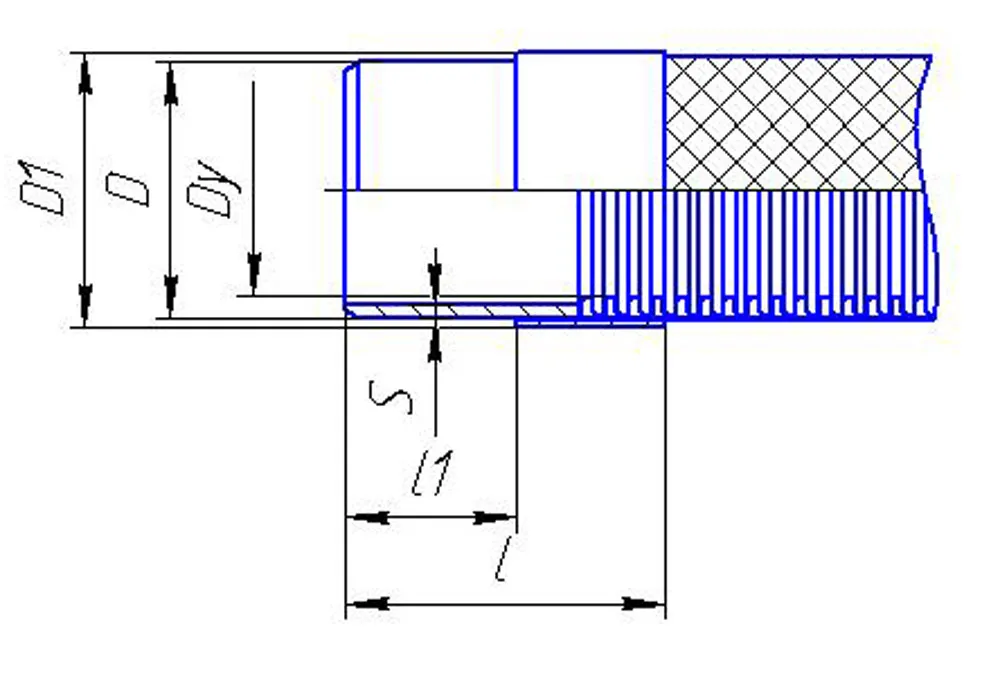

Типоразмерный ряд металлорукавов базового исполнения с арматурой A201- под приварку удлиненного исполнения

диаметр внутренний (условного прохода), Dy*, мм	наружный диаметр по штуцеру, D, мм	толщина стенки, S, мм	наружный диаметр по стакану, D1, мм	максимальное рабочее давление, Рmax*,МПа	длина штуцера, l1, мм	длина штуцер-стакана, l1, мм
6	10,1	1,8	13,3	28,0	30,0	55,0
8	12		15,6	28,0
10	13,5		17,5	25,0
12	17,2		20,4	18,0
16	21,3	2	27	10,0	40,0	75,0
20	26,9	2,3	31,2	11,0
25	33,7	2,6	37,9	8,5
32	42,4		47	6,0
40	48,3		54,6	6,5
50	60,3	2,9	64,9	6,5
65	76,1	2,9	84,8	5,0	45,0	80,0
80	88,9	3,2	102	5,0		80,0
100	114,3	3,6	125	3,0		90,0
125	139,7	4	152	2,8		90,0
150	168,3	4,5	180,4	2,8	60,0	105,0
200	219,1	6	234,2	2,5	60,0	105,0
250	273	6,3	287,5	1,6	80,0	125,0

* при необходимости использовать рукава под приварку с большими значениями давлений, требуется применение специального сильфона с повышенными характеристиками Pmax, просим обратиться к специалистам
