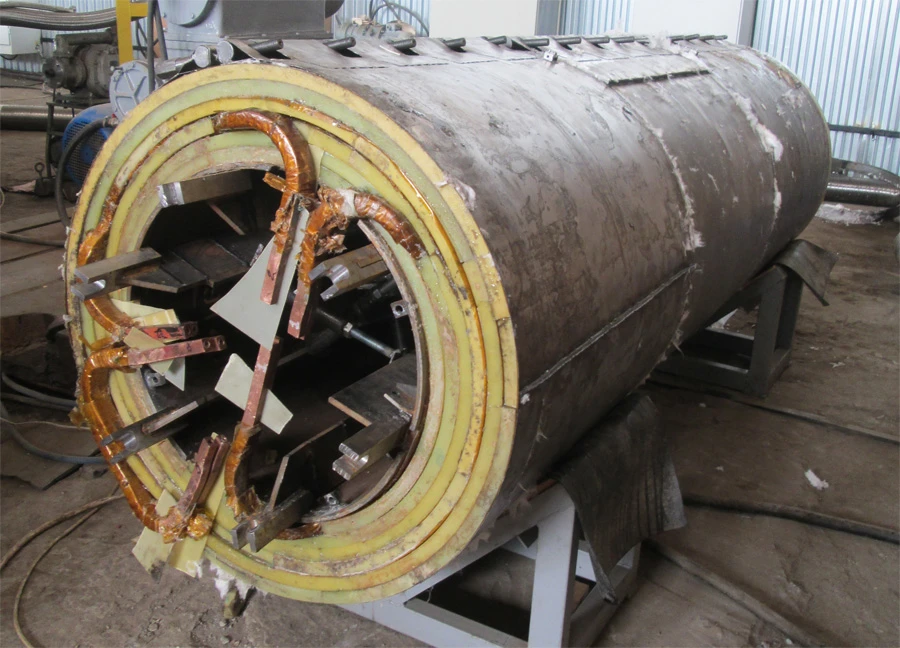

Обмотка индуктора состоит из трёх независимых катушек. Трёхсекционный индуктор, изготовленный в ООО «НПО ГКМП», используется в экспериментальной термоядерной установке Токамак Т-15МД
Подробнее
*Под заказ
Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ
Описание
Характеристики

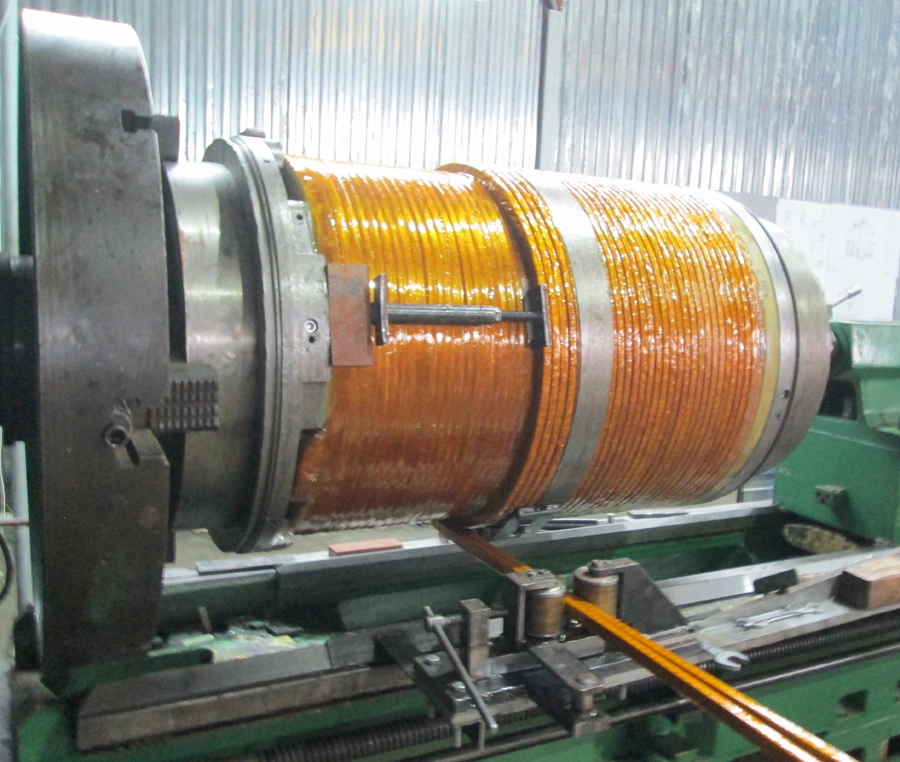

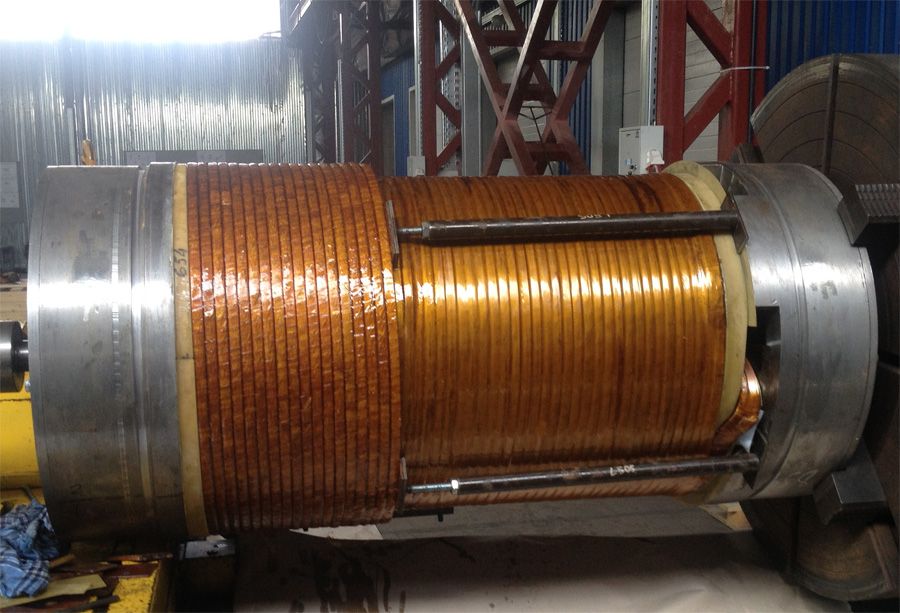

катушка наматывается двумя параллельными проводниками трапецеидальной формы (стороны трапеции 14,8 мм и 15 мм, высота 20 мм,отверстие для воды диаметр 8 мм), изготовленными из серебросодержащей меди.


Катушки состоят из разного количества витков. Количество витков в центральной катушке увеличено по сравнению с верхней и нижней для того, чтобы конструкционные зазоры между катушками отодвинуть от экваториальной плоскости ОИ для улучшения условий пробоя.


Применение: В различных отраслях промышленного производства, автомобилях и другой технике.


Параметр ОИ1 ОИ2 ОИ3
Число витков в обмотке

151

457

151

Средняя длина витка,м

2.11


Длина проводника катушки, м

638

1928

638

Масса меди, кг

1420

4290

1420

Максимальный ток, кА

+-40

+-40

+-40

Омическое сопротивление обмотки, мОм

11

34.3

11

Собственная индуктивность обмотки, мГн

2.8

24.8

2.8

Число параллельных ветвей охлаждения

4

4

4

Расход охлаждающей воды, м3

3.4

1.8

3.4

Потери давления, МПа

0.8

0.8

0.8
