Металлорукав "Адаптер под приварку с коническим уплотнением" (Е201)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Е201

Уплотнение: Коническое
Диаметр рукава: 9–50 мм
Давление: 6,5-16 Мпа

Металлорукав высокого давления с арматурой «Адаптер под приварку с коническим уплотнением» артикула Е201 предназначен для создания безпрокладочного герметичного соединения «металл-по-металлу» в системах с экстремальными условиями эксплуатации. Переходной адаптер под приварку и конусное уплотнение исключают использование эластомерных прокладок, что критически важно для высоких температур и агрессивных сред. Гибкий сильфон из нержавеющей стали эффективно компенсирует вибрации, тепловые расширения и монтажные перекосы, работая в диапазоне температур от -270°C до +600°C. Металлорукав активно применяется в нефтегазовой, химической и энергетической отраслях для ответственных участков трубопроводов. Типоразмерный ряд охватывает условные диаметры от 9 до 50 мм, что делает его оптимальным выбором для систем с высокими эксплуатационными требованиями.

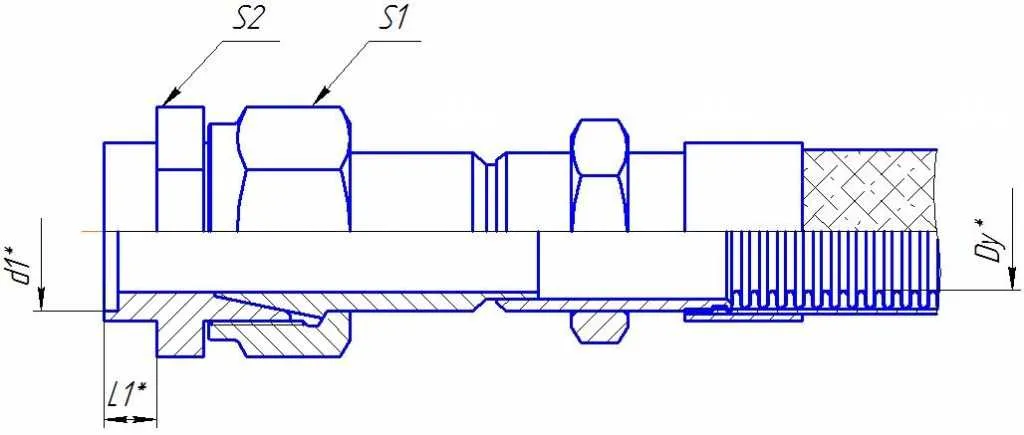

Типоразмерный ряд металлорукавов базового исполнения с арматурой Е201- адаптер резьбовой под приварку с коническим уплотнение

Dу*	Pу. МПа	d1*.мм	S*. мм	S2*. мм	L1*. мм
9	16.0	10.0	17.0	14.0	8.0
8	16.0	12.0	19.0	17.0	8.0
10	11.0	14.0	22.0	19.0	8.0
12	11.0	17.2	27.0	22.0	10.0
16	8.5	21.3	32.0	27.0	10.0
20	6.5	26.9	36.0	32.0	12.0
25	5.0	33.7	46.0	46.0	12.0
32	4.5	42.4	50.0	46.0	14.0
40	4.5	48.3	60.0	60.0	16.0
50	4.0	60.3	75.0	65.0	18.0
