Металлорукав с арматурой «Фланец плоский приварной (неподвижный)» по ГОСТ 12820-80/тип 01 по ГОСТ 33259-2015 (В101)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: В101

Тип резьбы: Метрическая
Диаметр рукава: 16–300 мм
Давление: 0,6–2,5 МПа

Металлорукав высокого давления с арматурой «Фланец плоский приварной (неподвижный)» артикула В101 предназначен для создания надежного болтового соединения в стационарных трубопроводных системах. Изделие изготавливается в соответствии с требованиями ГОСТ 12820-80 и тип 01 по ГОСТ 33259-2015, что гарантирует полную совместимость с ответными фланцами отечественного производства. Гибкий сильфон эффективно компенсирует монтажные перекосы, тепловые расширения и вибрационные нагрузки, защищая жесткие участки трубопровода от разрушения. Металлорукав активно применяется в нефтегазовой, химической, энергетической и металлургической отраслях для транспортировки жидких и газообразных сред при температурах от -270°C до +600°C. Типоразмерный ряд охватывает условные диаметры от 16 до 300 мм с рабочим давлением от 0,6 до 2,5 МПа, что позволяет подобрать оптимальную конфигурацию под конкретные технологические задачи предприятия.

Стандарт, тип	Исполнение	Обозначение
ГОСТ 12820-80	базовое: 1 дополнительные: 2, 3, 4 (8), 5(9), 6, 7	B101- B109
тип 01 по ГОСТ 33259-2015	базовое: B дополнительные: A, С(L), D(М), E, F, J, K	B101- B109

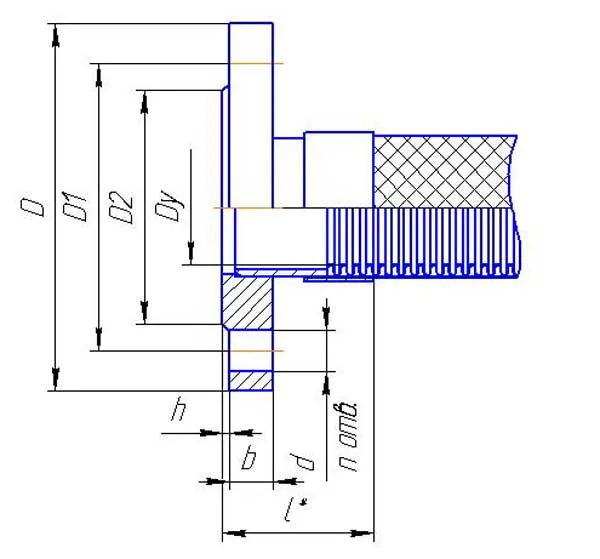

Типоразмерный ряд металлорукавов базового исполнения с арматурой В501 - Фланец свободный на хомуте (воротнике)

Py (МПа)	Dy (мм)	D (мм)	D1 (мм)	D2 (мм)	b (мм)	b1 (мм)	n отв. d	l (мм)
0.6	16	80	55	40	12	по запросу	4х11	по запросу
0.6	20	90	65	50	14	по запросу	4х11	по запросу
0.6	25	100	75	60	14	по запросу	4х11	по запросу
0.6	32	120	90	70	16	по запросу	4х14	по запросу
0.6	40	130	100	80	16	по запросу	4х14	по запросу
0.6	50	140	110	90	16	по запросу	4х14	по запросу
0.6	65	160	130	110	16	по запросу	4х14	по запросу
0.6	80	190	160	128	18	по запросу	4х18	по запросу
0.6	100	210	170	148	18	по запросу	4х18	по запросу
0.6	125	240	200	178	20	по запросу	4х18	по запросу
0.6	150	265	225	202	20	по запросу	8х18	по запросу
0.6	200	320	280	258	22	по запросу	-	по запросу
0.6	250	-	-	-	-	по запросу	-	по запросу
1.0	16	95	65	47	14	по запросу	4х14	по запросу
1.0	20	105	75	58	16	по запросу	4х14	по запросу
1.0	25	115	85	68	16	по запросу	4х14	по запросу
1.0	32	140	100	78	18	по запросу	4х18	по запросу
1.0	40	150	110	88	18	по запросу	4х18	по запросу
1.0	50	165	125	102	20	по запросу	4х18	по запросу
1.0	65	185	145	122	20	по запросу	4х18	по запросу
1.0	80	200	160	138	20	по запросу	8х18	по запросу
1.0	100	220	180	158	22	по запросу	8х18	по запросу
1.0	125	250	210	184	22	по запросу	8х18	по запросу
1.0	150	285	240	212	24	по запросу	8х22	по запросу
1.0	200	340	295	268	24	по запросу	8х22	по запросу
1.0	250	395	350	320	26	по запросу	12х22	по запросу
1.6	16	95	65	47	14	по запросу	4х14	по запросу
1.6	20	105	75	58	16	по запросу	4х14	по запросу
1.6	25	115	85	68	16	по запросу	4х14	по запросу
1.6	32	140	100	78	18	по запросу	4х18	по запросу
1.6	40	150	110	88	18	по запросу	4х18	по запросу
1.6	50	160	125	102	20	по запросу	4х18	по запросу
1.6	65	185	145	122	20	по запросу	8х18	по запросу
1.6	80	200	160	133	20	по запросу	8х18	по запросу
1.6	100	220	180	158	22	по запросу	8х18	по запросу
1.6	125	250	210	184	22	по запросу	8х18	по запросу
1.6	150	285	240	212	24	по запросу	8х22	по запросу
1.6	200	340	295	268	26	по запросу	12х22	по запросу
1.6	250	405	355	320	29	по запросу	12х26	по запросу
2.5	16	95	65	47	14	по запросу	4х14	по запросу
2.5	20	105	75	58	16	по запросу	4х14	по запросу
2.5	25	115	85	68	16	по запросу	4х14	по запросу
2.5	32	140	100	78	18	по запросу	4х18	по запросу
2.5	40	150	110	88	18	по запросу	4х18	по запросу
2.5	50	165	125	102	20	по запросу	4х18	по запросу
2.5	65	185	145	122	22	по запросу	8х18	по запросу
2.5	80	200	160	138	24	по запросу	8х18	по запросу
2.5	100	235	190	158	26	по запросу	8х22	по запросу
2.5	125	270	220	184	28	по запросу	8х26	по запросу
2.5	150	300	250	212	30	по запросу	8х26	по запросу
2.5	200	360	310	278	32	по запросу	12х26	по запросу
2.5	250	425	370	335	35	по запросу	12х30	по запросу
