Металлорукав "Ниппель под наружный конус 74 градуса, накидная гайка с метрической резьбой" (Г301)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Г301

Тип резьбы: Метрическая
Диаметр рукава: 6–50 мм

Металлорукав высокого давления с арматурой «Ниппель под наружный конус 74 градуса, накидная гайка с метрической резьбой» артикула Г301 предназначен для создания максимально надежных соединений в гидравлических системах с экстремальными давлениями. Уплотнение «металл-по-металлу» через конус 74° исключает использование эластомерных прокладок и гарантирует герметичность при высоких температурах и агрессивных средах. Гибкий сильфон из нержавеющей стали эффективно компенсирует вибрации, пульсации и гидроудары, работая в диапазоне температур от -270°C до +600°C. Металлорукав активно применяется в гидросистемах прессов, станков, спецтехники и нефтегазового оборудования. Типоразмерный ряд охватывает условные диаметры от 6 до 50 мм с рабочим давлением до 28 МПа, что делает его оптимальным выбором для ответственных промышленных систем.

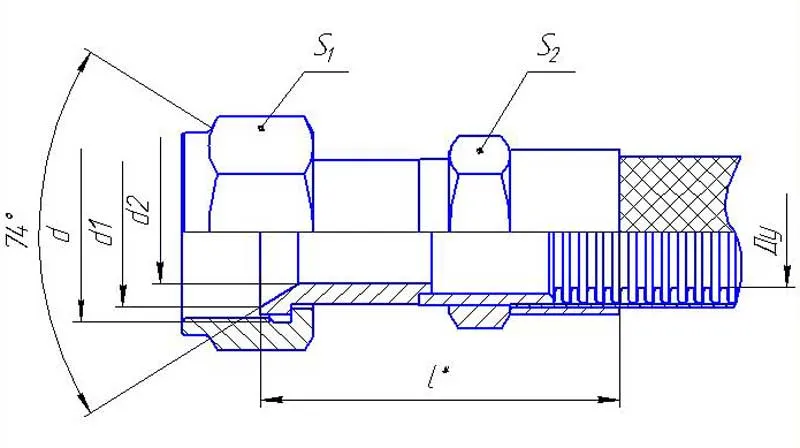

Типоразмерный ряд металлорукавов базового исполнения с арматурой Г301- ниппель под наружный конус 74 градуса, накидная гайка с метрической резьбой

Dу	d	Pmax, Мпа	d1	d2	S1	S2	l
6	М14х1.0	28.0	10.5	6	19	17	65
8	М16х1.5	28.0	12	6	22	17	65
10	М20х1.5	25.0	15.5	8	27	19	65
12	М22х1.5	18.0	17.5	10	27	22	65
16	М27х1.5	10.0	22	14	32	27	75
20	М33х1.5	11.0	27.5	18	36	32	75
25	М39х1.5	8.5	33.5	23	46	41	75
32	М48х1.5	6.0	43	30	55	50	80
40	М56х1.5	6.5	51	38	65	55	80
50	М72х1.5	6.5	66	48	80	65	85
