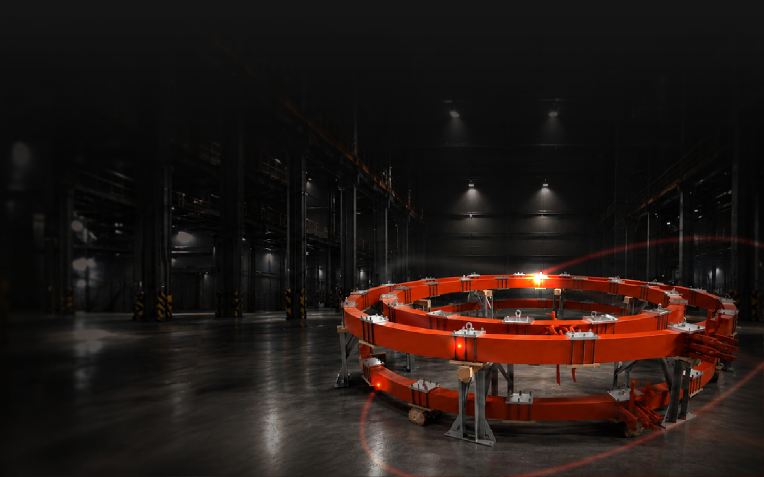

Магнитные катушки
Изготовление различных электромагнитных катушек диаметром до 8000 мм, с применением собственных приспособлений для намотки катушек, приспособлений для транспортировки секций и траверс для перемещения изготовленных изделий.
Разработана вакуумная камера, осуществляющая спекание электроизоляции; комплекты оснастки для опрессовки; стол для изготовления и запекания катушек; специализированные стеллажи для хранения секций.
Изготовление по индивидуальным проектам магнитных катушек для Вашего производства
Обучение персонала Заказчика
Запуск в эксплуатацию, шеф-монтаж и пусконаладочные работы
Ремонт, обслуживание и модернизация действующих магнитных катушек
Основой сложной индукционной системы (токамаков, промышленных ускорителей) является качественные электромагнитные катушки. Ошибки в проектировании или намотке изделий наносят огромный вред: незначительное отклонение геометрии поля может сорвать дорогостоящий эксперимент или остановить производственную линию.
В разделе представлены магнитные катушки, вакуумные камеры, приспособления, траверсы, комплекты оснастки, которые используют при изготовлении оборудования.
Электромагнитные катушки: ассортимент продукции
ООО «НПО «ГКМП» специализируется на выпуске стандартных и уникальных установок. Компания предоставляет услуги полного цикла: от расчета до запуска в эксплуатацию на предприятии заказчика.

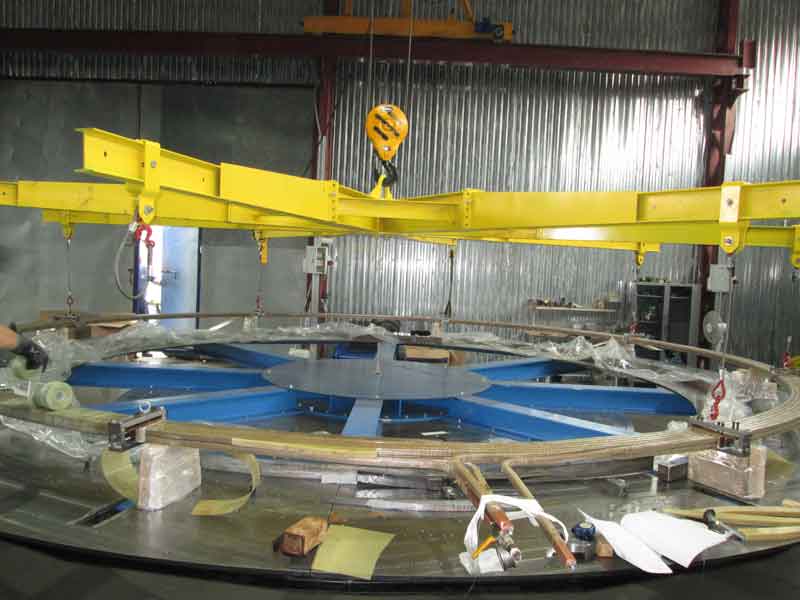

У специалистов можно заказать изготовление магнитных катушек разного назначения диаметром до 8000 мм. На своем производстве эксперты используют приспособления для намотки и специализированные траверсы собственной разработки
Производственная линия ООО «НПО «ГКМП» оснащена вакуумной камерой для спекания изоляции. При высокотемпературном нагреве термопластичный слой отвердевает, формируется монолитная структура. Электромагнитная катушка становится жесткой, возрастает механическая прочность и срок эксплуатации.
В каталоге представлены изделия с маркировкой: ОТП (катушка тороидального поля), катушки обмоток управления (ОУ3, ОУ4, ОУ), а также приспособления и обмотки индуктора. Компоненты используют при выпуске устройств для термоядерных исследований.

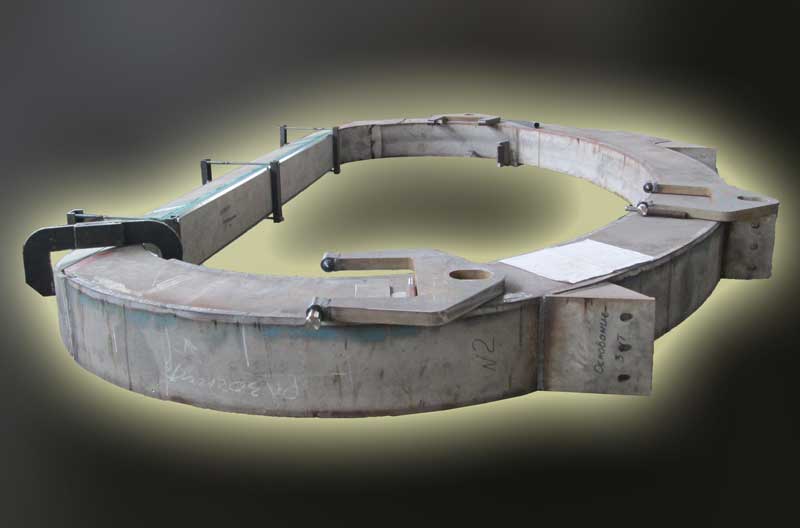

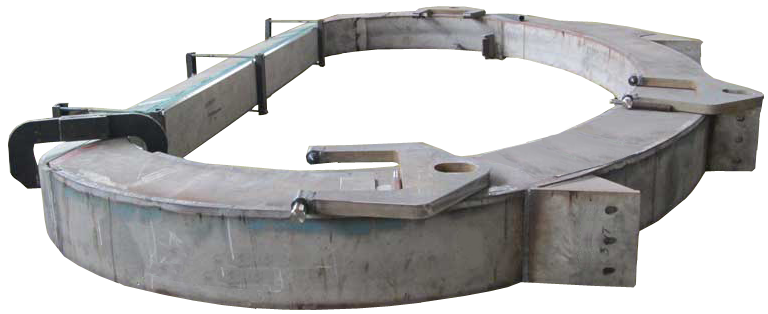

У катушки ОТП сложная конструкция, состоящая из 16 элементов D-образной формы. Особая геометрия удерживает плазменный шнур в токамаке. Специалисты ООО «НПО «ГКМП» учитывают гофрировку тороидального магнитного поля и выполняют намотку с наивысшей точностью.

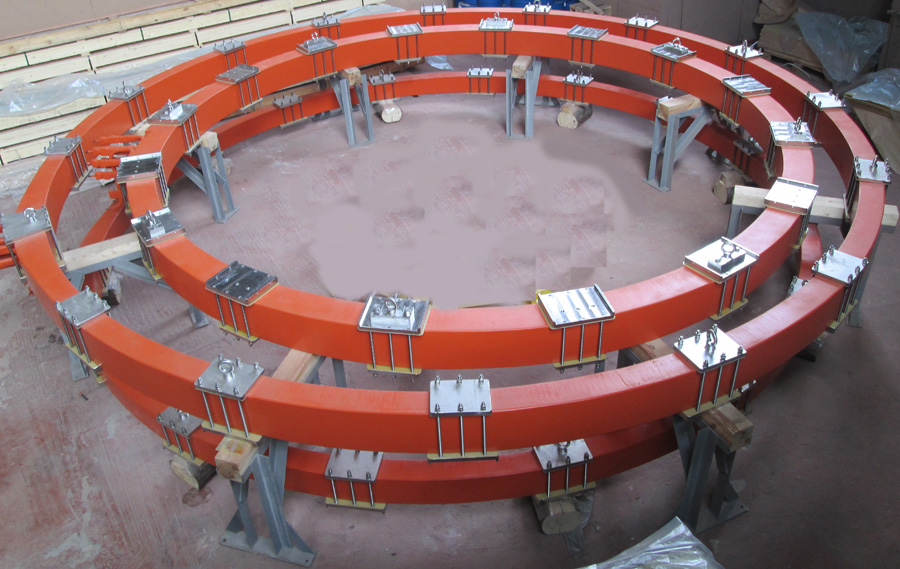

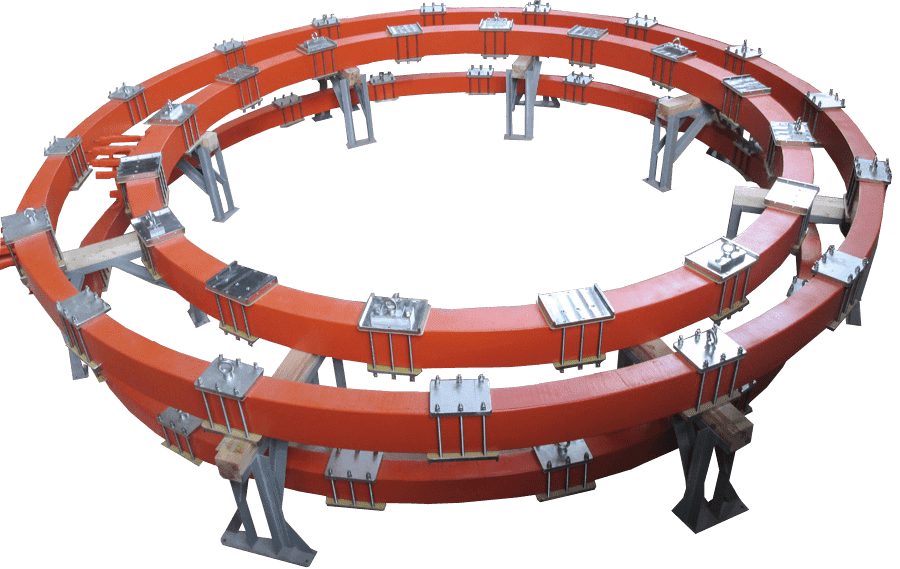

Катушки обмотки управления (ОУ) обозначают аббревиатурами: ОУ3, ОУ4, ОУ5. У каждого устройства свой температурный предел. В качестве проводников используются медные трубы, собранные из двухслойных секций. Обмотки для ЭМС Т-15 эффективно отводят тепло при высоких токовых нагрузках.

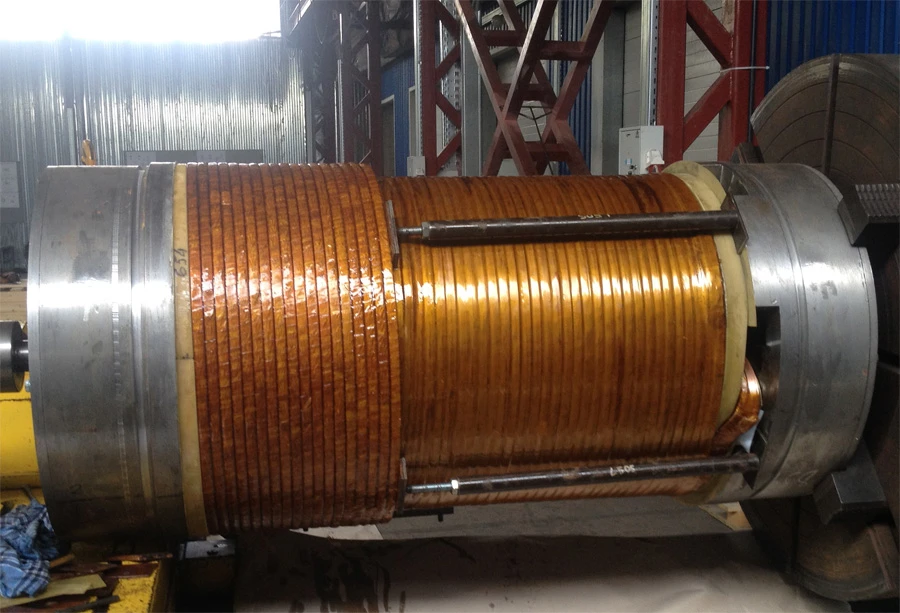

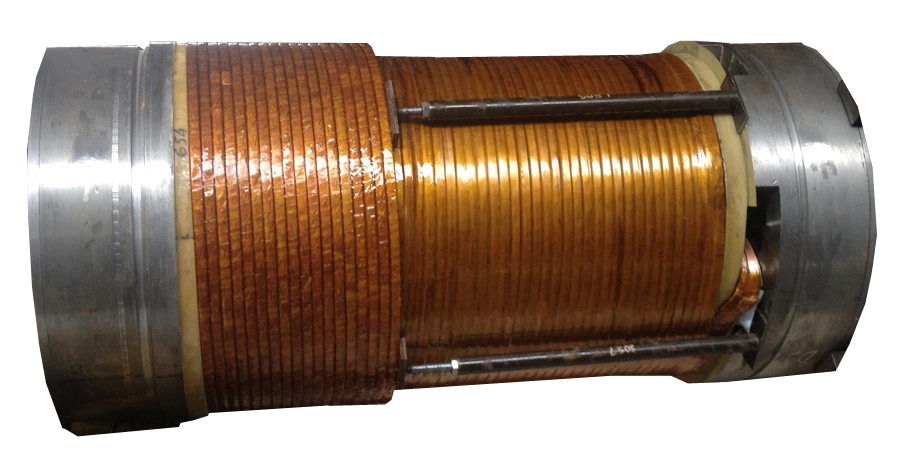

Обмотка индуктора термоядерной установки представляет собой трехсекционное устройство с независимыми источниками питания. Секции (CS1, CS2, CS3) отличаются размерами и количеством витков (параметры обуславливают разный характер работы). Индуктор создает переменное магнитное поле, которое возбуждает плазму ИСП.
Где применяются магнитные катушки?
Надежные соленоиды или мощные электромагниты ООО «НПО «ГКМП» используют в научной деятельности и промышленной сфере. В индукционных печах устанавливают катушки, выдерживающие экстремальные термические нагрузки и вибрацию.
К изделиям предъявляют высокие требования. Примером могут быть медицинские томографы, которые не работают при несоблюдении однородности магнитного поля. В конструкцию входит магнит, который обеспечивает стабильное электромагнитное воздействие. Прецизионная укладка каждого витка обеспечивает точность размеров и формы, сторонние токи, индуктивность и собственную емкость катушки.
Научно-производственное объединение выпускает индукционные магнитометры, печи, радиоприборы, электромагниты в исполнительных механизмах, источники нагрева и диагностирования плазм.
