Термовакуумная камера предназначена для дегазации и термоциклирования при температурах от минус 140 ºC до плюс 150ºC, изготовления сотопанелей корпусов космических аппаратов (далее КА), проведения испытаний узлов и систем КА на герметичность.

Подробнее
*Под заказ
Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ
Описание
Характеристики

ТБК-110 — это универсальная камера, позволяющая проводить различные виды испытаний: обезгаживание, термоциклирование и контроль герметичности.


Назначение: Проведение термовакуумных испытаний элементов космических аппаратов системы «ГЛОНАСС».

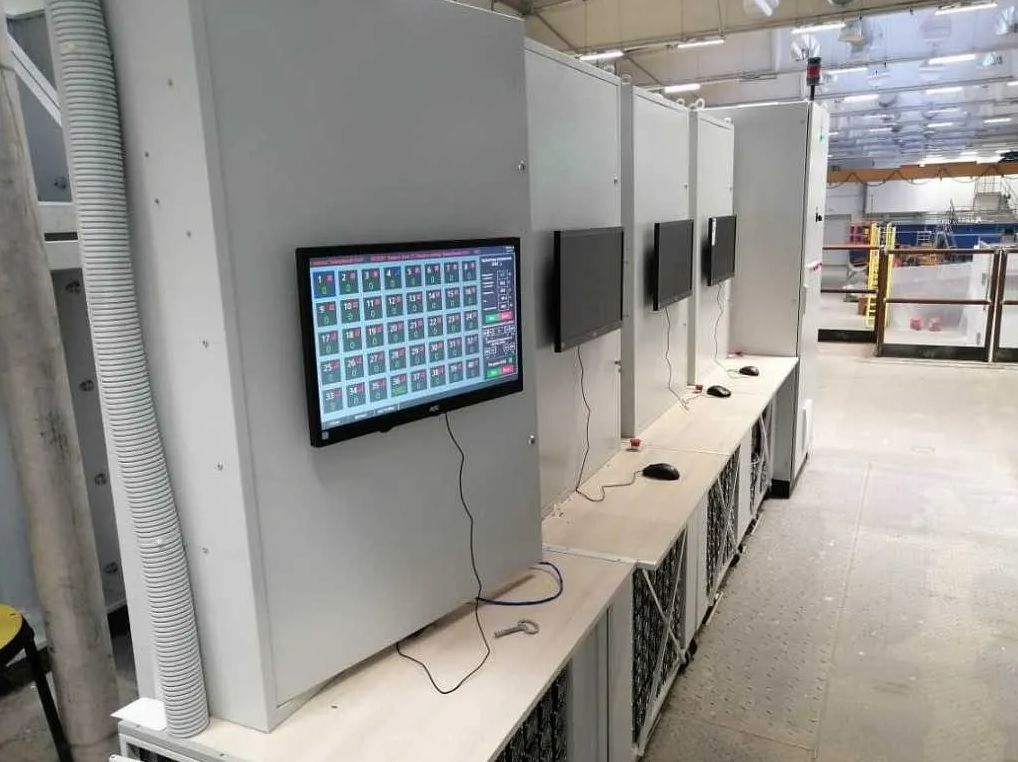

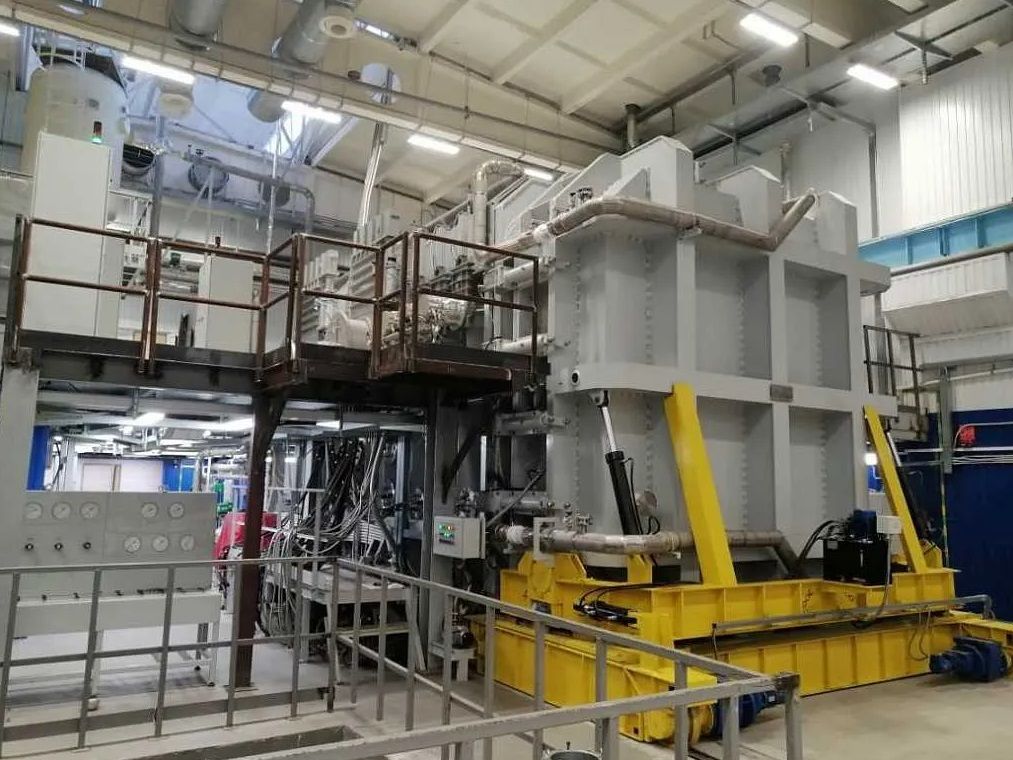

Камера ТБК-110 оснащена вакуумно-откачной системой, набором криогенных экранов, имитаторами тепловых потоков с системой, позволяющей одновременно контролировать и управлять 160 каналами термометрии и подачи электрической мощности. Внутренние размеры камеры: 7,5 м * 4 м * 4,5 м, полезный объём – 110 м3. Отличительной особенностью ТБК-110 является прямоугольная форма конструкции, которая позволяет оптимально использовать внутренний объём камеры при испытаниях сотовых панелей.


В зависимости от условий применения вакуумные камеры могут иметь различную форму (цилиндрические, сферические, коробчатые, D-образные) и использоваться в таких приложениях, как вакуумное хранение и сушка, имитация космического пространства, различные научные исследования, в составе технологических установок, а также для промышленных применений.


В зависимости от требований заказчика компания может предложить электрополированные камеры, изготовленные из нестандартных материалов, с нестандартными уплотнениями и фланцами, со специальными покрытиями или окраской.



Составные части:

  • Горизонтальная вакуумная камера для дегазации

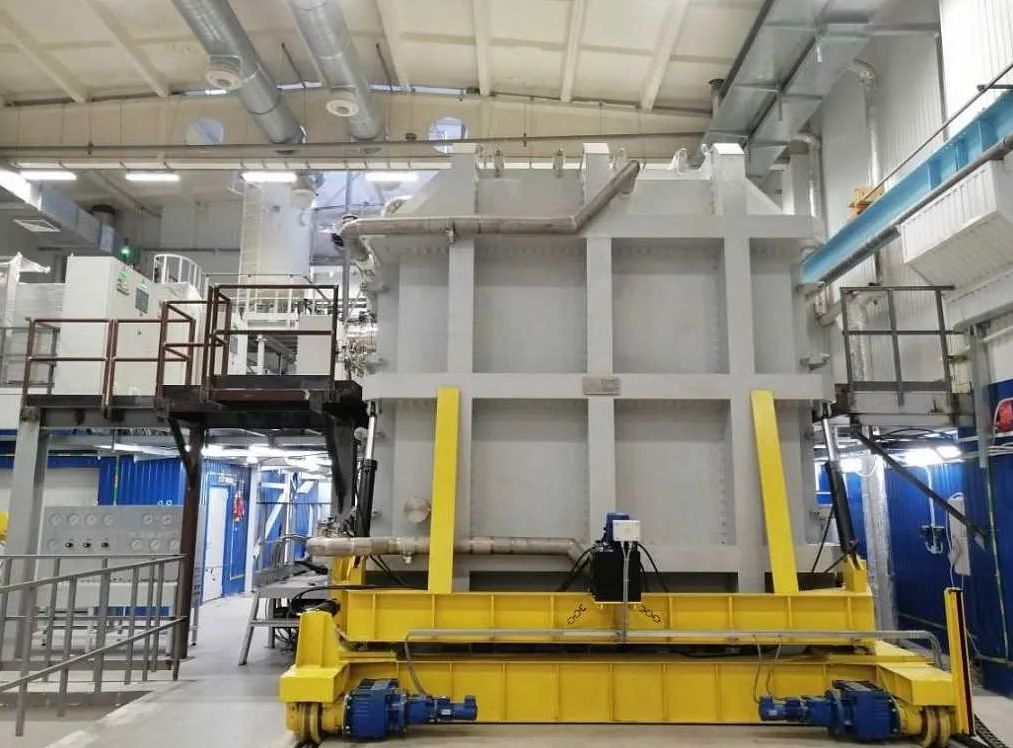

  • Устройство перемещения крышки

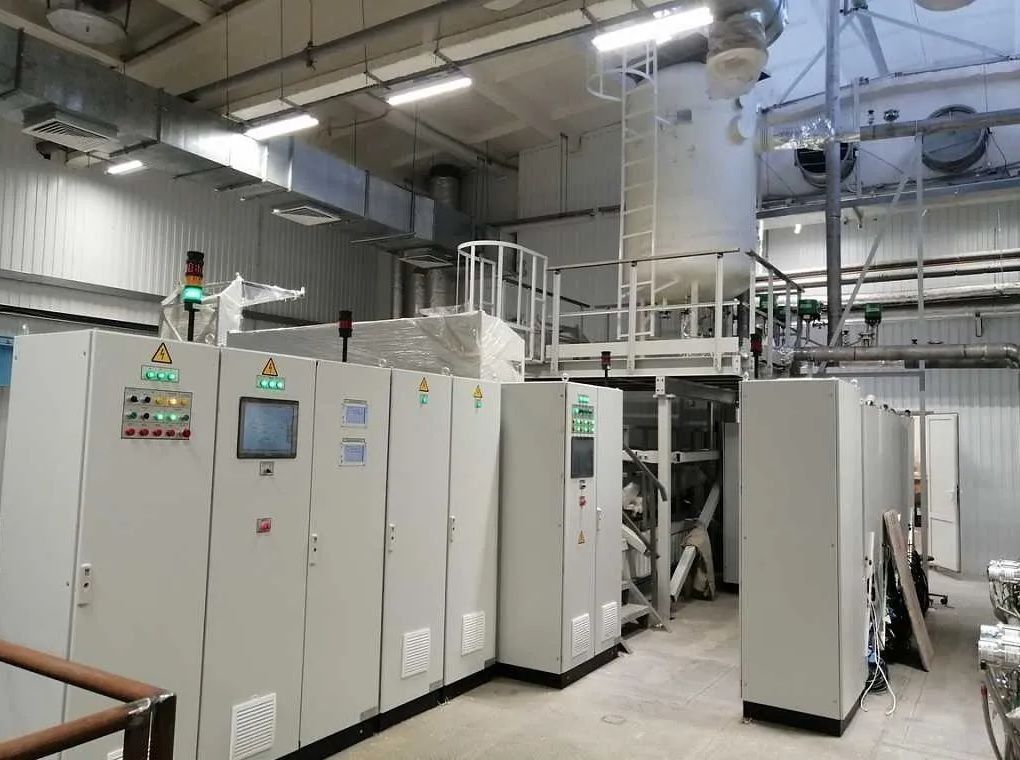

  • Система её управления

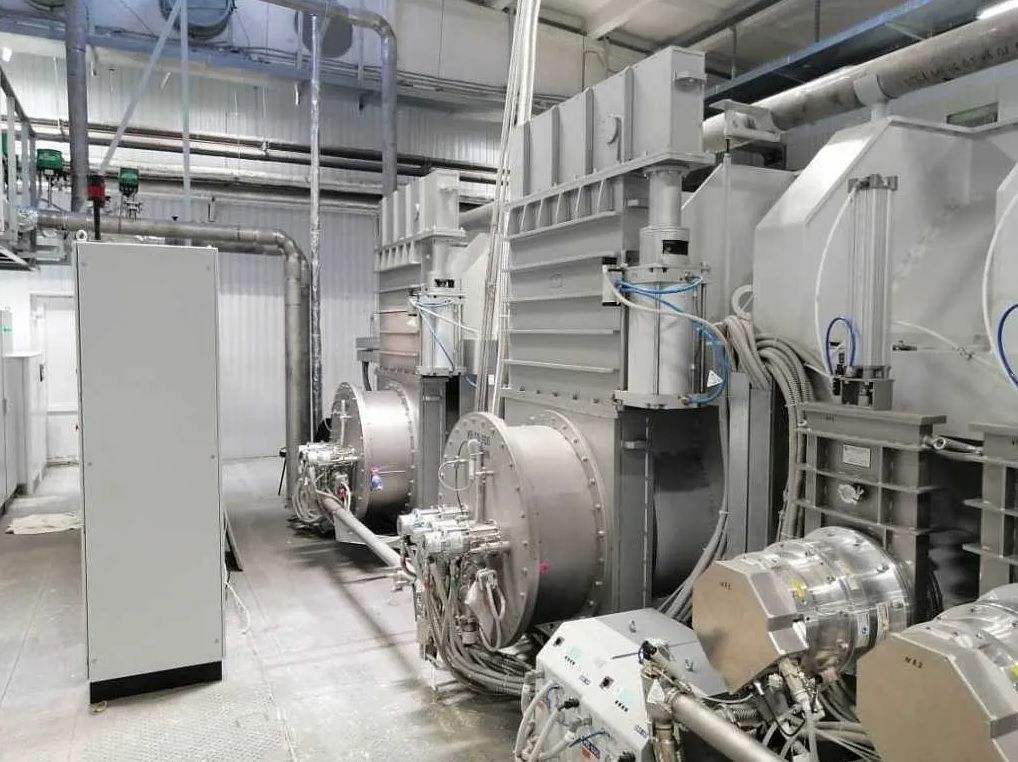

  • Вакуумно-откачная система
  • Система разгерметизации
  • Система освещения при регламентных работах
  • Технологический стол с комплектом технологической оснастки
  • Имитаторы теплового потока
  • Технологическая оснастка
  • Система контроля герметичности

Такая камера может работать в круглосуточном режиме. Для заказчика новый участок позволит максимально эффективно распределять нагрузку на производственные участки, обеспечивать высокое качество и требуемые сроки испытаний космической техники.

ООО «НПО «ГКМП» имеет многолетний опыт сотрудничества с ведущими предприятиями и фирмами РФ, заинтересованными в использовании в своих технологических процессах имитаторов космического пространства.

Так как испытательные, исследовательские комплексы и вакуумные камеры такого типа являются единичными и индивидуальными для каждого производителя, то и подход к их созданию является сугубо индивидуальным. Начиная с разработки технического задания, основных расчетов, и технического проекта, где со специалистами Заказчика обговариваются все нюансы и тонкости технических параметров, которыми должен обладать исследовательский комплекс, создается рабочая конструкторская документация и изготавливается новое изделие. Опыт специалистов, технические и технологические наработки в проектировании изготовлении и гарантийном обслуживании таких комплексов позволяет ООО «НПО «ГКМП» браться за любые задачи по созданию вакуумного оборудования и выполнять их качественно и в срок.

Свойство Значение

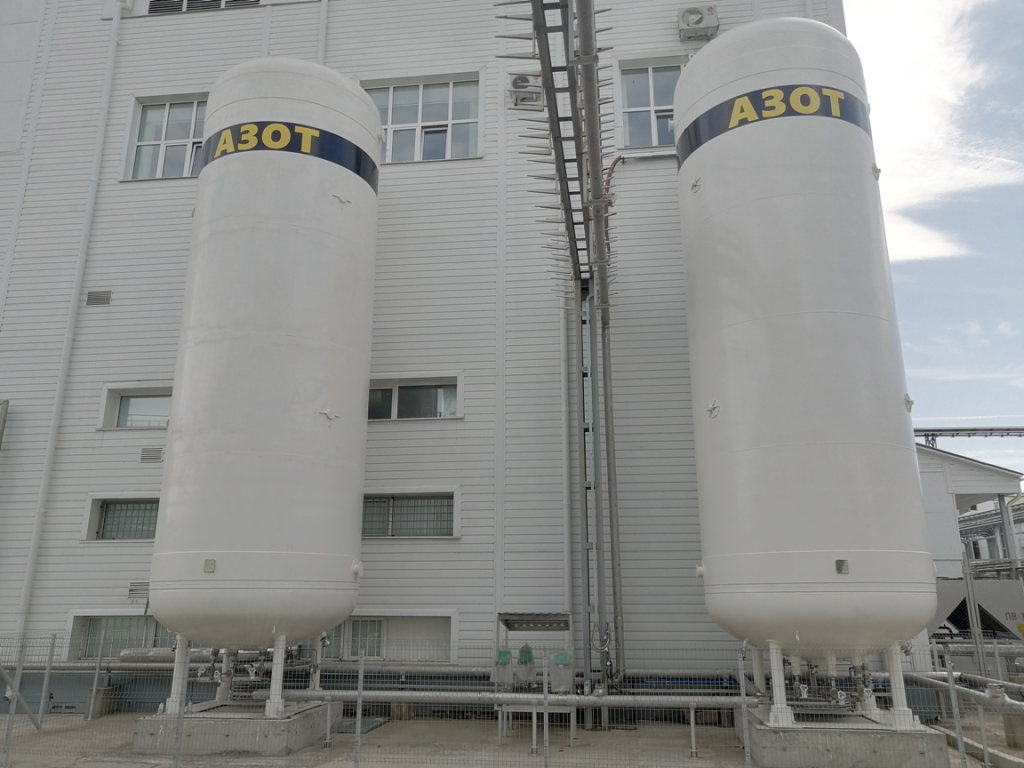

Рабочее давление при температуре азотных криоэкранов (-180 ±10)°C, мм рт. ст.

<1*10-6

Рабочее давление при температуре азотных криоэкранов +20 °C, мм рт. ст.

<1*10-5

Температура криоэкранов, °C

-180 ±10

Суммарная негерметичность, л·мкм рт. ст./с.

не более 5

Плотность теплового потока, Вт/м²

до 1400

Время непрерывной работы, суток

46

Материал вакуумной камеры

12X18H10T

Внутренние размеры ВК:

Ширина, мм

Длина, мм

Высота, мм

4000

8100

4500
