Катушка ОТП
Катушка ОТП

Катушка ОТП

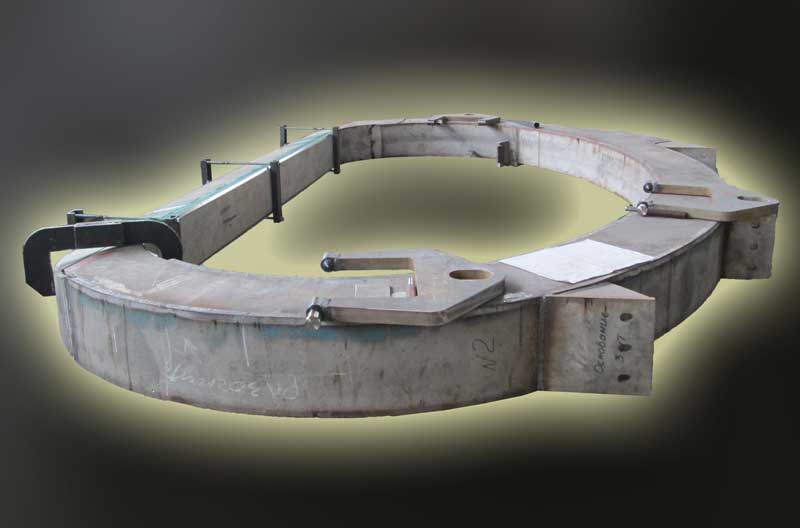

ОТП состоит из 16 катушек D-образной формы. Форма катушек обусловлена размерами плазменного шнура,  наличием дивертора, требованиями к гофрировке тороидального магнитного поля, требованиями инжекции.
Подробнее
*Под заказ
Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ
Описание
Характеристики

Катушка тороидального поля входит в ЭМС Т-15, предназначена для создания тороидального магнитного поля. В составе ЭМС Т-15 их насчитывается 16 шт.


Катушка ОТП устанавливается в корпусе из нержавеющей стали. Материал обмоток катушки – серебросодержащая медная труба.



Габаритные размеры катушки ОТП в корпусе:

  • Высота – 4764мм
  • Ширина – 2920мм
  • Глубина – 285мм
  • Вес: 7500кг

Витковая и корпусная изоляции выполнены из стеклослюдинитовой ленты и стеклоленты соответственно. Изоляция накладывается на проводник, секцию или катушку с промазкой её эпоксидным компаундом, опрессовывается и запекается. Крайние секции после запекания витковой изоляции перед наложением корпусной изоляции механически обрабатываются для получения трапецеидальной формы на внутренней ноге.


Катушки ОТП устанавливаются в D-образные корпуса из нержавеющей стали, представляющие собой коробку, сваренную из отдельных частей, и боковую крышку, также состоящую из нескольких частей.Обмотка фиксируется в корпусе с помощью стеклотекстолитовых прокладок, которые устанавливаются на дно, боковые поверхности и под крышку на эпоксидном компаунде холодного отверждения.


Выводные концы катушек расположены в их нижних частях. Выводные клеммы катушек соединяются между собой неохлаждаемыми шинами-перемычками. Рядом с ними расположены компенсирующие шины с обратным током. Каждая группа из четырёх катушек запитывается с помощью кабелей, подходящих снизу.


Снизу также производятся подвод и отвод охлаждающей воды. Катушки ОТП охлаждаются дистиллированной водой, число параллельных ветвей охлаждения в катушке равно четырём.


Экспериментальная термоядерная установка токамак Т-15МД
Свойство Значение
Число катушек

16

Число витков в катушке

50

Проводник

Медный серебросодержащий

Площадь и диаметр проводника, мм

22.5*32, ⌀10.5

Площадь поперечного сечения меди, мм2

631.5

Длина проводника ОТП,

9120

Масса проводника, кг

51920

Максимальный ток, кА

22

Максимальное напряжение на корпусной изоляции, кВ

2

Омическое сопротивление ОТП при 20 ºС, Ом

0.26

Собственная индуктивность обмотки, Гн

0.8

Число параллельных ветвей охлаждения

64

Перегрев проводника при BT = 2 Тл и времени плато 10 с, ºС

57

Расход охлаждающей воды, м3

40

Потери давления, МПа

0.8
