Металлорукав "Ниппель плоский под прокладку с накидной гайкой трубной цилиндрической резьбы" (Г201)

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Артикул: Г201

Тип резьбы: Трубная цилиндрическая
Диаметр рукава: 6–50 мм

Металлорукав высокого давления с арматурой «Ниппель плоский под прокладку с накидной гайкой трубной цилиндрической резьбы» артикула Г201 предназначен для создания герметичных разъемных соединений в трубопроводных системах с оборудованием стандарта BSPP. Плоское уплотнение под прокладку и накидная гайка с трубной резьбой G обеспечивают простой монтаж и многократную сборку-разборку без потери герметичности. Гибкий сильфон из нержавеющей стали эффективно компенсирует вибрации, тепловые расширения и монтажные перекосы, работая в диапазоне температур от -270°C до +600°C. Металлорукав широко применяется в химической, пищевой и фармацевтической отраслях для транспортировки жидких и газообразных сред. Типоразмерный ряд охватывает условные диаметры от 6 до 50 мм, что делает его оптимальным выбором для ответственных промышленных систем.

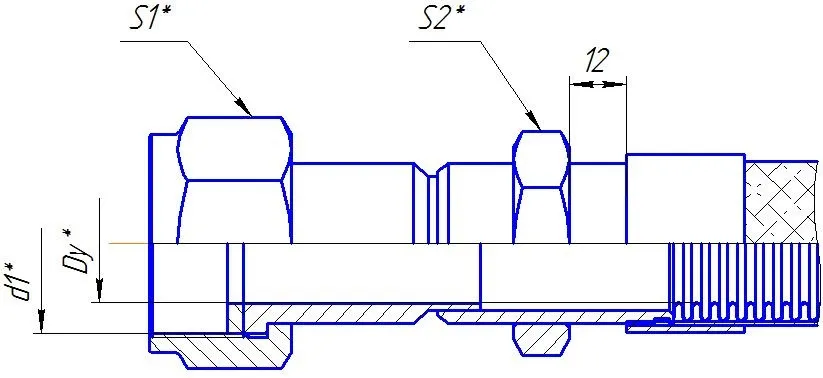

Типоразмерный ряд металлорукавов базового исполнения с арматурой Г201- ниппель плоский под прокладку с накидной гайкой трубной цилиндрической резьбы

Dу	d	d1	S1	S2	l
6	G 1/4	7.2	17	17	65
8	G 3/8	9.5	22	17	65
10	G 1/2	12.5	22	19	65
12	G 5/8	13.5	27	22	65
16	G 3/4	18.5	32	27	75
20	G 1	21.5	36	32	75
25	G 1 1/4	26.5	46	41	75
32	G 1 1/2	34	50	46	80
40	G 1 3/4	42	60	55	80
50	G 2	52	75	65	85
