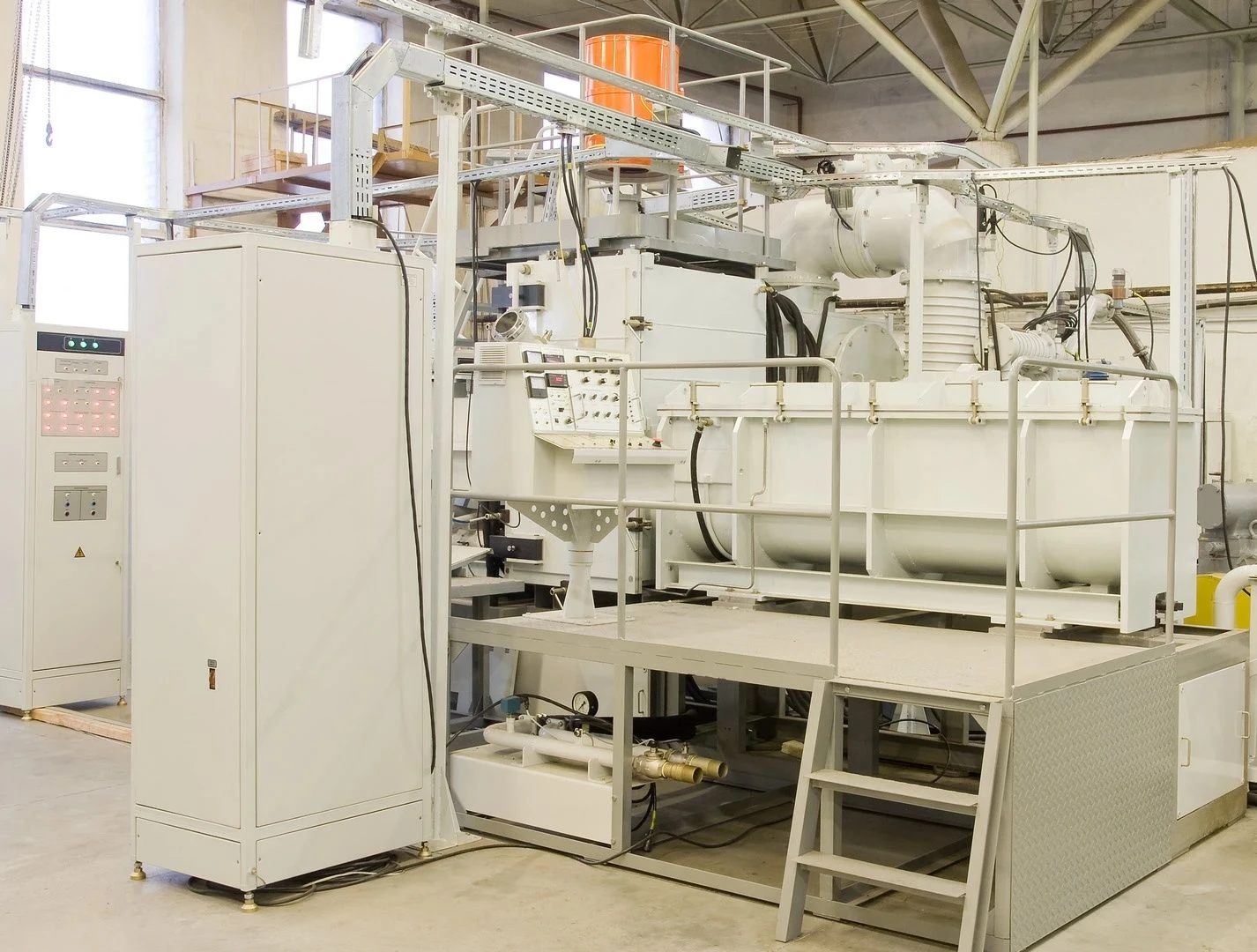

Установка электронно-лучевой плавки/рафинирования тугоплавких металлов (ниобия Nb, тантала Ta)

Установка электронно-лучевой плавки/рафинирования применяется для получение особо чистых металлов и сплавов, которые используются в наукоёмких отраслях промышленности.

Плавка производится в условиях высокого вакуума в водоохлаждаемом медном кристаллизаторе, что гарантирует отсутствие посторонних примесей.

Возникающие при рафинировочных плавках металлические пары оседают на конденсаторных экрана и могут использоваться для переработки.

Установки оснащаются системой управления, которая может работать в ручном или автоматическом режиме. В ООО «НПО «ГКМП» можно заказать установку электронно-лучевой плавки/рафинирования тугоплавких металлов (ниобия Nb, тантала Ta).


Оборудование изготавливается под заказ, по согласованному ТЗ. Любые параметры могут быть изменены по Вашим требованиям.

Преимущества электронно-лучевой технологии

• Выделение энергии непосредственно в металле или скрапе, что обеспечивает высокий КПД процесса.
• Отсутствует взаимодействие металла с материалом тигля, что исключает примеси.
• Процесс проводится в высоком вакууме поэтому металл не окисляется.
• Высокая концентрация энергии до 108 Вт/см2, недостижимая для других способов нагрева.

Свойство	Значение
Максимальная мощность электронного нагревателя, кВт	200
Мощность электронного нагревателя, потребляемая при плавке Nb, кВт	80
Предельное остаточное давление, торр	5•10-4
Максимальные размеры слитка, мм	20*200*2000
Масса слитка Nb, кг	~50
Скорость перемещения платформы, мм/мин: рабочая скорость ускоренное движение	8…30±5% 200±20%
Время плавки без переворота слитка (не более), ч	6
Удельная производительность при слитках массой 50 кг, не менее, кг/сут	100
Установленная мощность, кВА	~215
Потребляемая мощность при плавке, не более, кВА	140
Напряжение электронного нагревателя, В	25000
Габаритные размеры, мм длина ширина высота	8000 4650 3550
Масса установки, не более, т	14
