Стенд термовакуумных испытаний СТВИ

Стенд СТВИ-2 предназначен для проведения оптико-физических измерений параметров аппаратуры в процессе создания и наземной экспериментальной отработки бортового оборудования, а также других оптико-электронных систем и комплексов в условиях имитации космического пространства.

Подробнее

*Под заказ

Подробно расскажем о наших товарах, видах и стоимости доставки, подготовим индивидуальное предложение и разработаем ТЗ

Оформить заказ Получить консультацию

Описание

Характеристики

Полезный диаметр вакуумной камеры 5000 мм, высота 10000 мм.

Так же испытательные комплексы предназначены для проведения тестирований электро- и радиокомпонентов, в особенности микросхем и дискретных модулей, в нестандартных условиях. Обычно проводятся испытания на воздействие экстремальных температур и изменения давления, что позволяет определить долговечность изделий и возможность их использования в различных промышленных областях.

В зависимости от назначения испытательный комплекс может представлять собой многофункциональную установку, камеру, стенд или пост. Испытательные комплексы управляются с помощью современного интерфейса, что позволяет своевременно контролировать процесс и сохранять результаты тестов на компьютере.

Составные части стенда СТВИ криогенной техники

Вакуумная камера
Система вакуумирования
Криогенная система имитации космического пространства
Оптическая система имитации излучения точечных объектов
Система имитации солнечного излучения
Система имитации тепловых потоков
Высокоточный гексапод для перемещения и наклона изделий

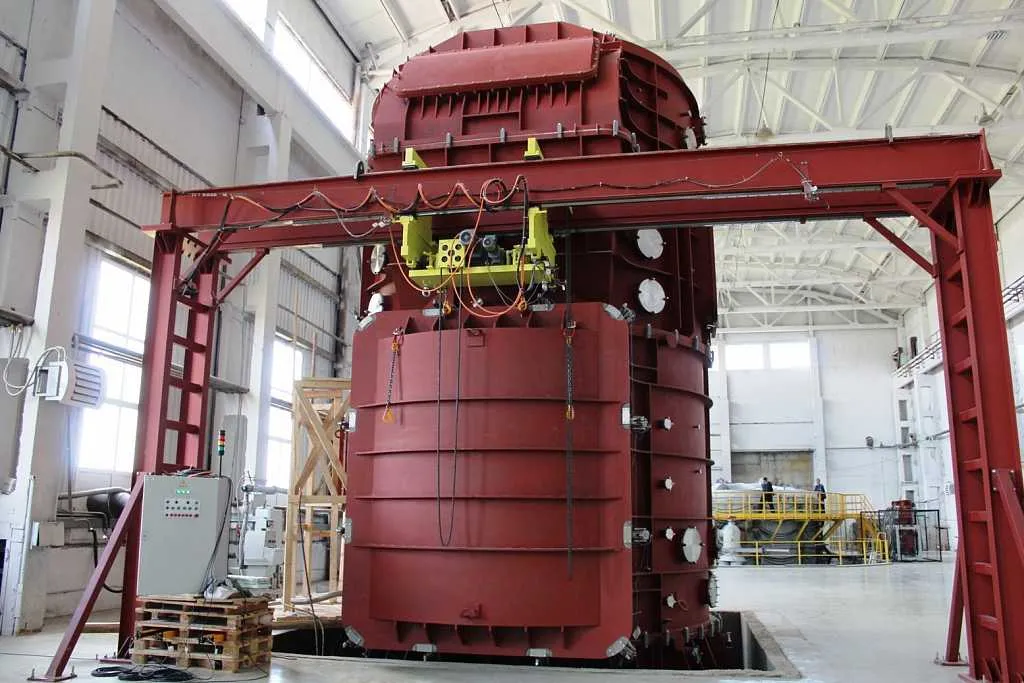

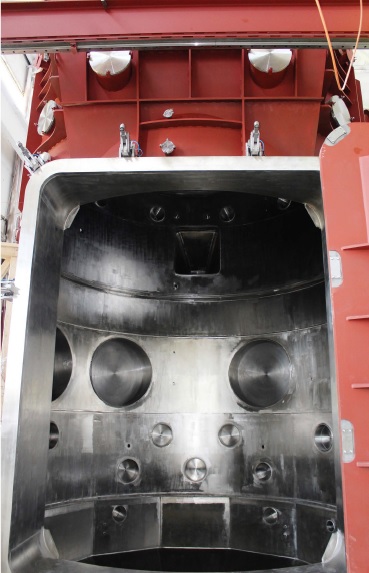

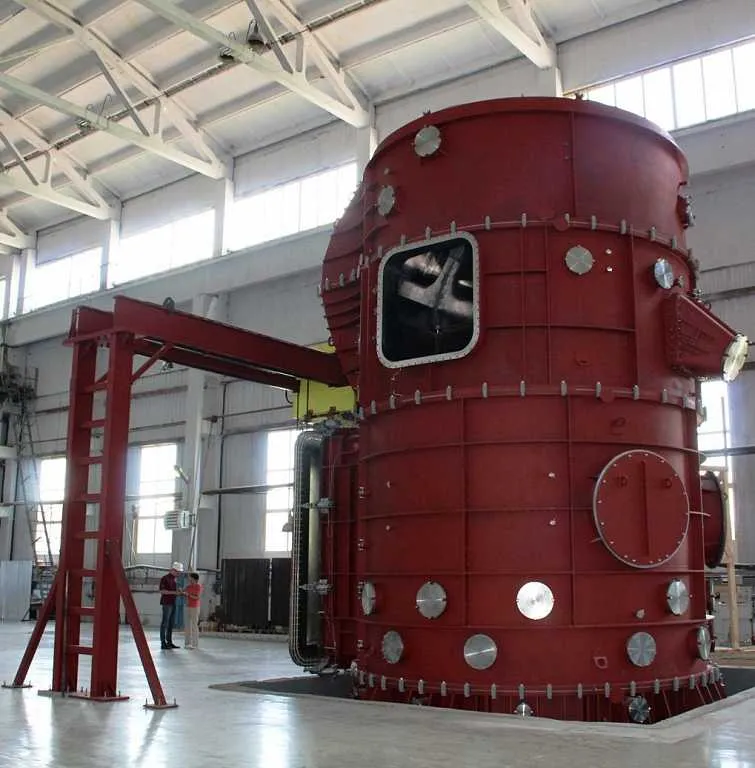

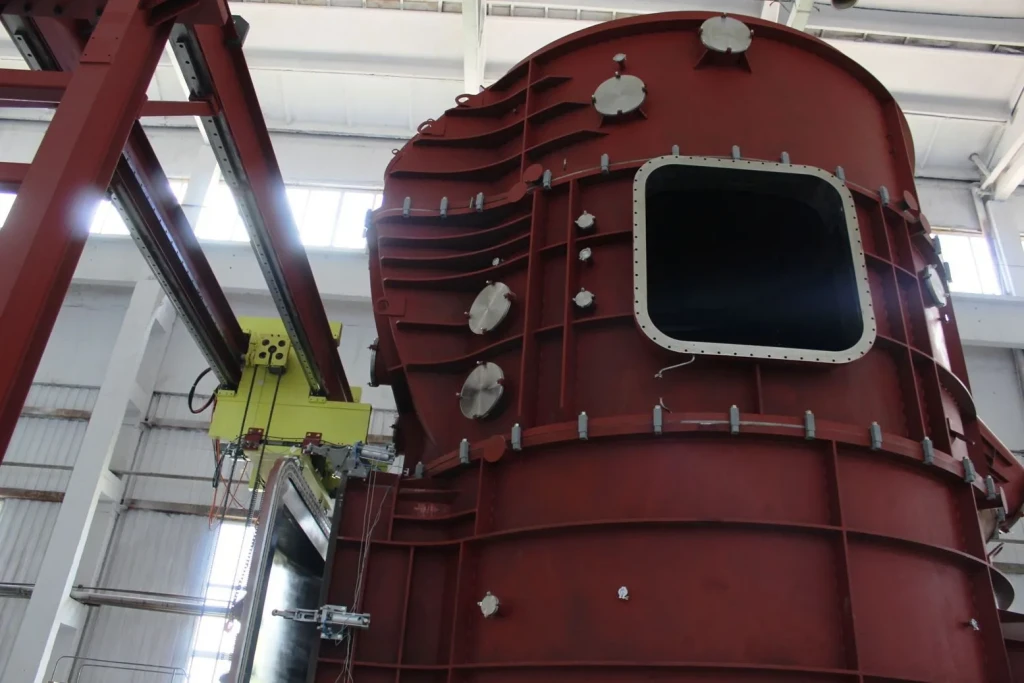

Термовакуумная камера состоит из отдельных секций, изготавливаемых из коррозионностойкой стали (AISI 3211). Ее внутренние поверхности полированы, величина шероховатости Ra =0,63 мкм, шероховатость сварных швов Ra=2.5 мкм. Соединения секций между собой фланцевые с уплотнением в виде двух эластичных витоновых шнуров с дополнительным вакуумированием пространства между ним. ТВК устанавливается на виброизоляционные опоры для исключения влияния внешних вибраций на работу оптических систем СТВИ-2.

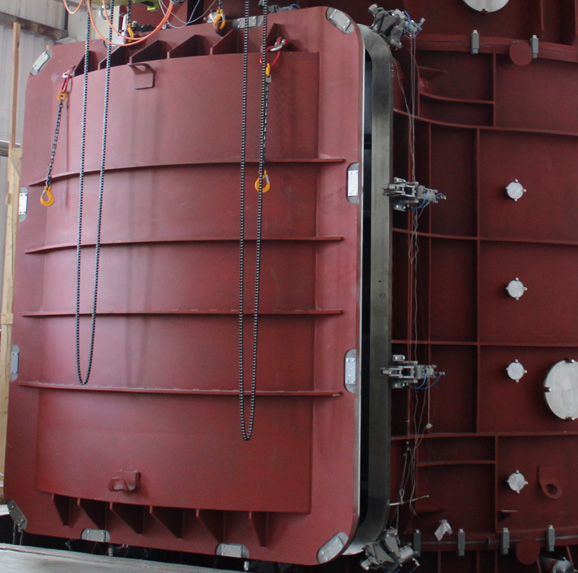

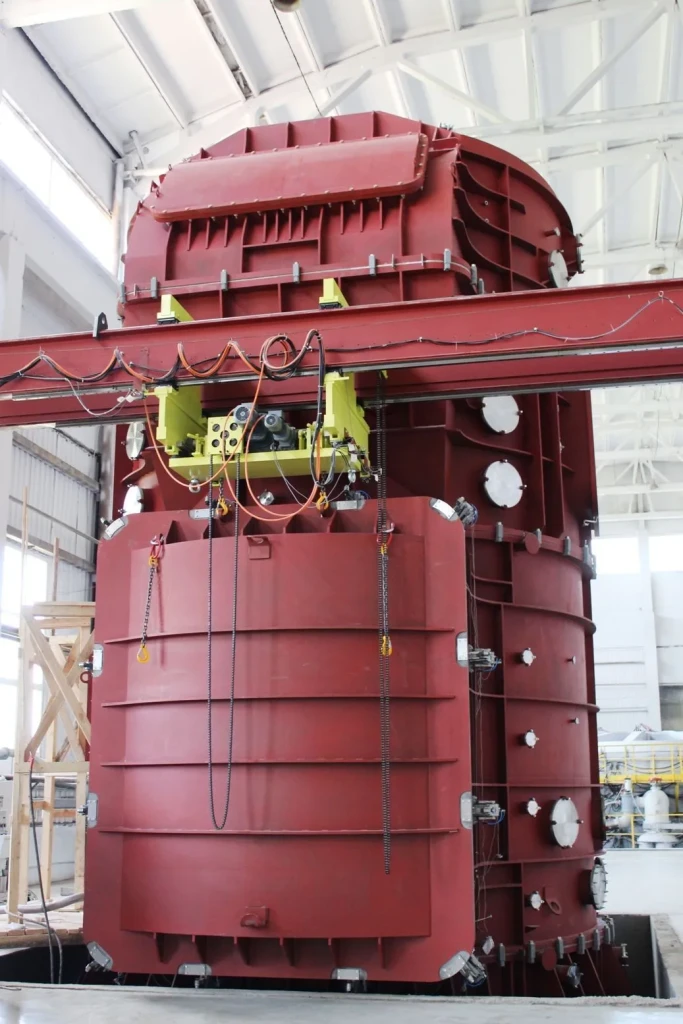

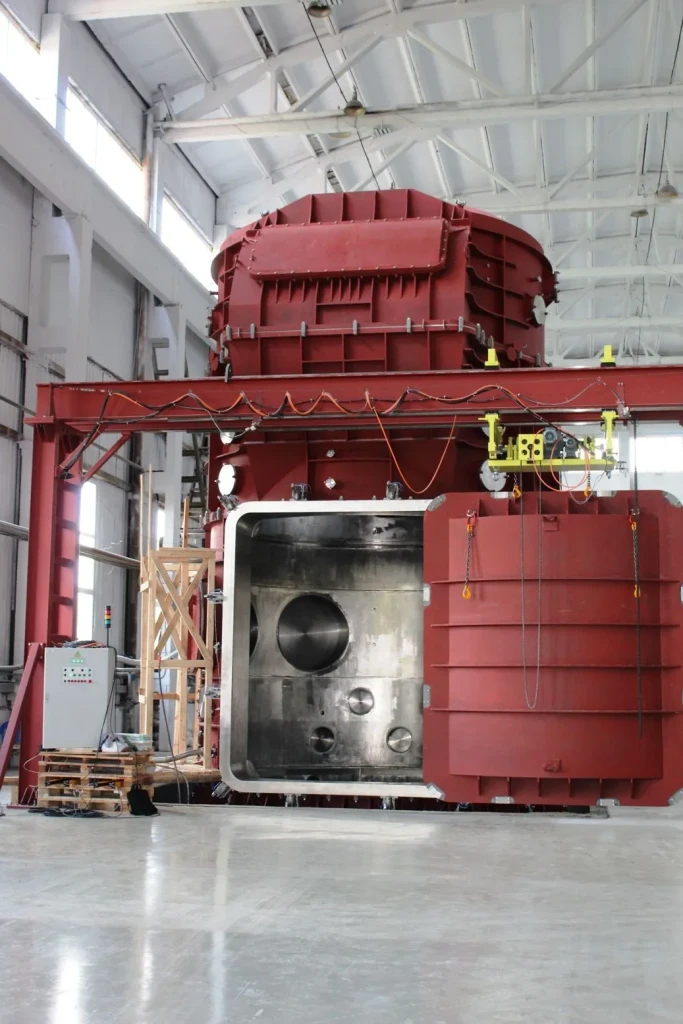

Для загрузки и выгрузки испытываемой аппаратуры в ТВК предусмотрен загрузочный портал со сдвижными вакуумноплотными воротами, размером 2500 мм (ширина) х 3500 мм (высота). Уплотнение портала выполняется в виде двух эластичных витоновых шнуров с дополнительным вакуумированием пространства между ними. В системе вакуумирования используются серийно выпускаемые вакуумные насосы. Имитатор космоса представляет собой систему криогенных экранов с теплообменниками, охлаждаемых жидким азотом из системы криообеспечения.

Имитация теплового фона космического пространства обеспечивается системой криогенных экранов, по которым, за счет эффекта «парлифта», прокачивается жидкий азот. Система подачи жидкого азота включает в себя криогенные емкости хранения, узел заправки емкостей, криогенные трубопроводы с экранно-вакуумной изоляцией, а также сепаратор жидкого азота, который позволяет организовать циркуляцию хладоrента. Оптическая система имитации излучения точечных объектов представляет собой двухканальный охлаждающий коллиматор, элементы которого установлены на специальных подвижных опорах для проведения юстировки и ориентирования системы.

Имитатор солнечного излучения предназначен для создания в объеме вакуумной установки близкого к параллельному пучка излучения со спектром, максимально приближенным к внеатмосферному спектру Солнца, имеющим в поперечном сечении уровень энергетической освещенности от 1350 до 1900 Вт/м².

Имитатор теплового потока (ИТП) предназначен для имитации тепловых потоков в условиях вакуума и криогенных температур. Разработка уникальна.

В состав ИТП входит:

система инфракрасных нагревателей блока подвода мощности;
комплект кабелей.

Управление всеми составными частями СТВИ-2 осуществляется автоматизированной системой контроля и управления. Построение АСКУ, ero программное обеспечение осуществляет развитие и наращивание систем управления пользователем в процессе ее эксплуатации путем изменения состава аппаратных средств, устройств, модулей и ПО.

Наши специалисты будут рады ответить на Ваши вопросы. Заказать оборудование можно уже сегодня, связавшись с нами удобным вам способом.

Свойство	Значение
Рабочее остаточное давление в ТВК, Па	1*10⁴
Тип средств вакуумирования	безмасляные средства
Средняя температура криоэкранов ИК, КБ	(85±51)
Удельная тепловая мощность ИС, регулируемая в диапазоне, Вт/м²	от 1350 до 1900
Неоднородность светового потока ИС, %	15
Температура главного зеркала ИС, К	от 25З до 27З
Перемещение оси УПН в двух взаимно перпендикулярных направлениях на углы	от 0^o до ±12^o
Поворот вокруг вертикальной оси УПН	±1850
Грузоподъёмность УПН, кг	1500
Габариты объектов, устанавливаемых на УПН (ШГВ), мм	200020003500
Температура приводов УПН, ^oС	+40
Плотность теплового потока ИТП в инфракрасном диапазоне, Вт/м²	от О до 500
Неравномерность теплового потока ИТП по площади облучаемой поверхности, %	15
Сектор облучения ИТП на поверхности объекта	90^o+ 10^o
Габаритные размеры, м: Диаметр ТВК (без патрубков) (м) Высота ТВК (м) Внутренний диаметр ТВК (м)	5.3 10.0 5.0
