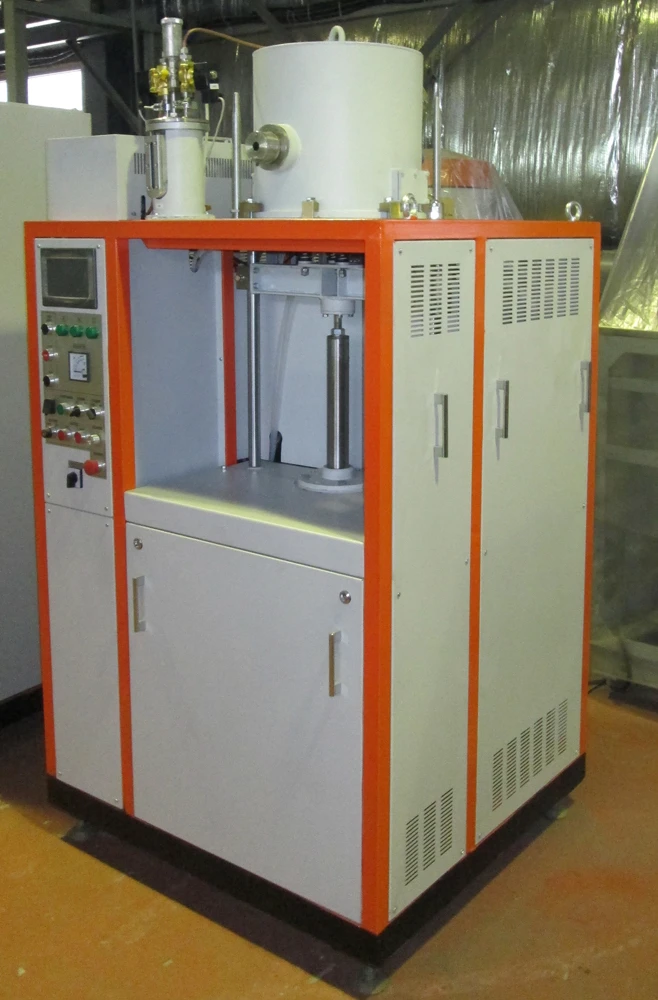

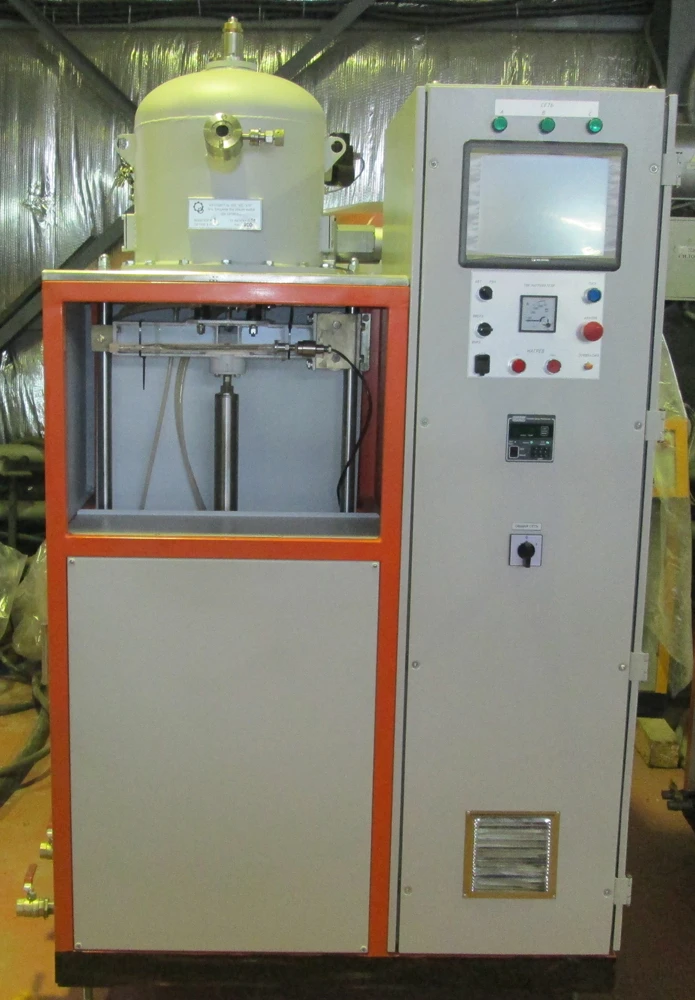

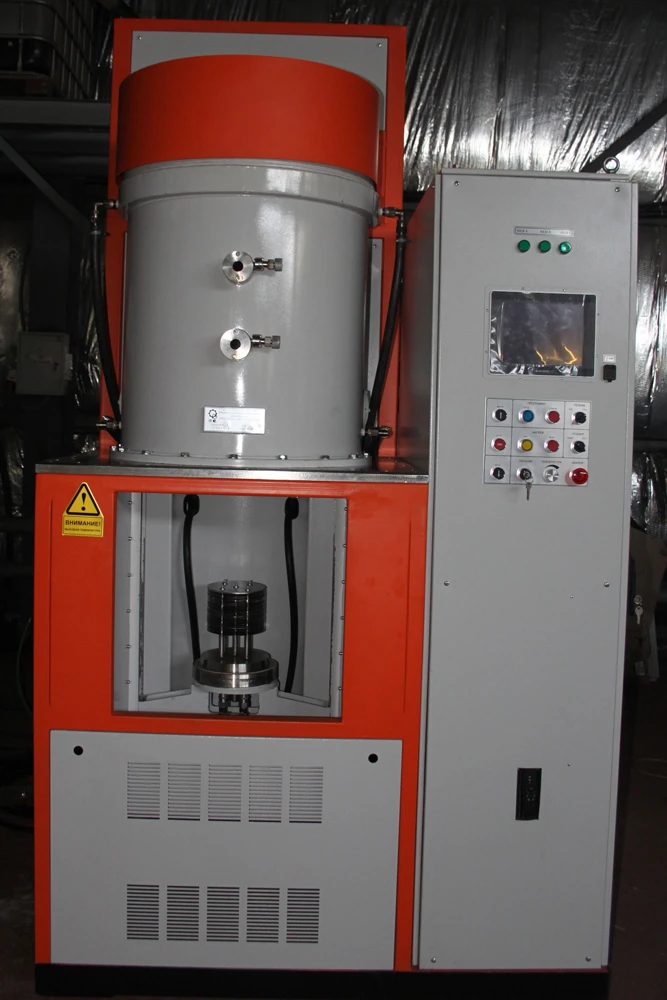

Печи сопротивления периодического действия с опускающимся подом малогабаритные

Конструкционной особенностью данного типа печей является неподвижный колпак, внутри которого на стенках и крышке закреплены экранная изоляция и нагревательный узел. Специальный механизм движения пода обеспечивают плавный подъём и опускание пода, без рывков вибрации и заеданий.


После опускания пода возможна горизонтальная загрузка садки с изделиями под колпак на уровне, удобном для оператора, что обеспечивает дополнительный контроль и повышает безопасность в процессе эксплуатации. После загрузки садка с деталями поднимается вместе с подом в рабочую зону нагревательной камеры.


Подобные печи изготавливаются одноколпаковыми. Нагревательные элементы могут быть цилиндрического и ленточного типа, из высокотемпературных сплавов сопротивления (нихром, еврофехраль, фехраль), молибдена, вольфрама, вольфрам-рениевого сплава. Возможно создание печи с прецизионной атмосферой, пригодной для высокоточных и особо чистых процессов. Часто подобные печи делаются в модульном исполнении.

Свойство	Значение
Количество рабочих камер	1
Тип рабочих камер	цилиндрическая, вертикально-ориентированная
Возможное рабочее пространство камеры: диаметр, мм высота, мм	60-250 80-450
Диапазон рабочих температур в камере нагрева, оС: контроль термопарами ХА(K) или НН(N) контроль термопарами ПП(S) или ПР(B) контроль термопарами ВР(A1) или ВР(C) контроль широкодиапазонным пирометром	50-1250 50-1600 600-2200 1300-2500
Способ нагрева	резистивный
Допустимая масса садки с деталями, кг	1-20
Доступные способы удаления кислорода	продувка азотом или инертным газом, форвакуумная откачка, многоступенчатый
Диапазон скоростей нагрева/охлаждения, оС/мин	3-25
Рабочие газы	водород, гелий, азот, аргон, метан, формиргаз
Количество входов для рабочих газов	2-6
Доступные операции с рабочими газами	смешение, увлажнение
Минимальное процентное содержание каждого газа при смешении, %	5
Диапазон автоматической регулировки расхода каждого газа, л/мин	25-60
Возможность использовать в качестве вакуумной или газовакуумной печи	имеется
Возможные типы откачных систем	масляная (пластинчато-роторный + диффузионный насосы), безмасляная (сухой спиральный + турбомолекулярный насосы)
Равномерность температуры в рабочем пространстве без загрузки электропечи при автоматическом контроле поддержания температуры в установившемся режиме, оС, не хуже	±5±0,003t
Стабильность поддержания рабочей температуры в рабочей зоне при управлении нагревом в автоматическом режиме, оС, не хуже	±2±0,0015t
Потребляемая нагревателями мощность, кВА	20-50
Предельные габаритные размеры, мм, не более: длина ширина (глубина) высота	2200 1800 2400
Масса (без тары), кг, не более	2850
