Камера вакуумная с системой перемещения образцов
Камера вакуумная с системой перемещения образцов
Арт. ПГБА. 814.000
Вакуумная камера с системой перемещения образцов предназначена для проведения испытаний изделий на стойкость к различного рода воздействиям, таким как: радиационное воздействие, воздействие ионизирующего излучения, воздействие вакуума, дегазации и пр.
Проектирование

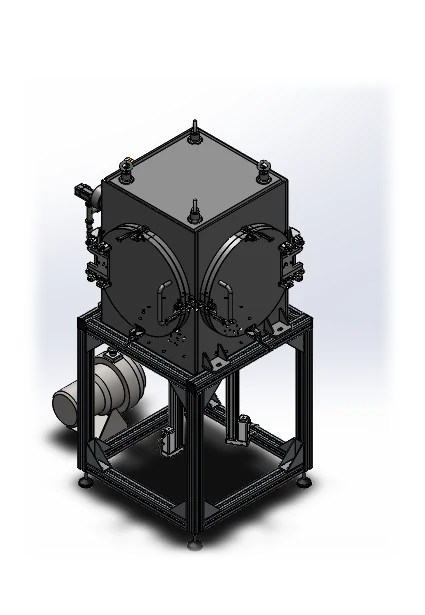

Установка состоит из вакуумной камеры прямоугольного сечения, которая имеет два шлюза (двери) для доступа во внутренний объём с целью загрузки/выгрузки образцов и выполнения сервисных работ. В нижней части вакуумной камеры расположен фланец с установленным на него дельта-манипулятором. Вакуумная камера с манипулятором размещаются на каркасе из алюминиевого профиля. Конструкция каркаса позволяет регулировать положение камеры вакуумной по трём координатам для удобства стыковки со смежными системами.
Вакуум в камере обеспечивается с помощью двухступенчатой системы откачки, состоящей из спирального форвакуумного насоса, турбомолекулярного насоса, клапанной развязки и системы гибких трубопроводов. Контроль давления в камере и в трубопроводах осуществляется с помощью датчиков Пирани.
Конструкция установки позволяет загружать один или несколько исследуемых объектов во внутренний объем вакуумной камеры и перемещать исследуемые образцы по трём координатам с помощью дельта-манипулятора. Манипулятор имеет несколько крепежных отверстий для установки диагностического оборудования для регистрации параметров эксперимента.
Управление перемещением объектов производится в автоматическом режиме. Система управления реализована на базе контроллера Siemens S7-1200 и смонтирована внутри промышленного шкафа навесного исполнения. По согласованию элементы системы управления могут быть установлены внутри шкафа для монтажа в 19-дюймовую стойку.
Наша вакуумная система – уникальная разработка, готовая к использованию. Она состоит из вакуумной камеры (емкости, в которую помещают материал для дегазации), вакуумного насоса и соединительного шланга. Вакуумные системы нашего производства оснащены общими техническими вакуумметрами для контроля глубины вакуума.
Наши специалисты будут рады ответить на Ваши вопросы. Заказать нужную вам установку можно уже сегодня, связавшись с нами удобным вам способом.
Почему мы?
ООО «НПО «ГКМП» специализируется на индивидуальной разработке и производстве промышленных вакуумных камер. Работаем по согласованному техническому заданию, с использованием установленных норм и требований.
Сотрудничество с ООО «НПО «ГКМП», это:
- Единичное производство «под заказ». Разрабатываем и производим оборудование по техническому заданию заказчика и соответствующее техническим нормам и требованиям.
- Широкий ассортимент продукции. Благодаря многолетнему опыту и налаженному сотрудничеству с предприятиями, мы регулярно расширяем спектр решенных задач.
- Полный спектр услуг. Мы не только производим оборудование, но и предоставляем дополнительные услуги: от пуско-наладочных работ до последующего сервисного обслуживания.
- Высокое качество. Работаем только с качественным сырьем, соблюдаем установленные технологии.
- Квалифицированный персонал. Опытные специалисты выполнят заказ любой сложности.
- Доступный ценовой сегмент. Стоимость рассчитывается в зависимости от требований, указанных в техническом задании.
В ООО «НПО «ГКМП» можно купить вакуумную камеру, а также другие типы вакуумного оборудования с нестандартными габаритами рабочей зоны, с учетом спецификации заказчика.
Рабочее давление, не более, мм рт.ст. |
10-3 |
Перемещение по осям, мм: Ось X Ось Y Ось Z |
±100 ±100 ±200 |
Шаг позиционирования, мм |
0.5 |
Точность позиционирования, мм |
0.2 |
Габаритные размеры вакуумной камеры, мм |
500*500*700 |
Количество шлюзов |
2 |
Фланцевые соединения |
ISO100-K KF40 KF25 |
Масса, кг |
480 |
Система управления |
на базе Siemens S7-1200 |
